车床用单刃切削刀具结构三维设计

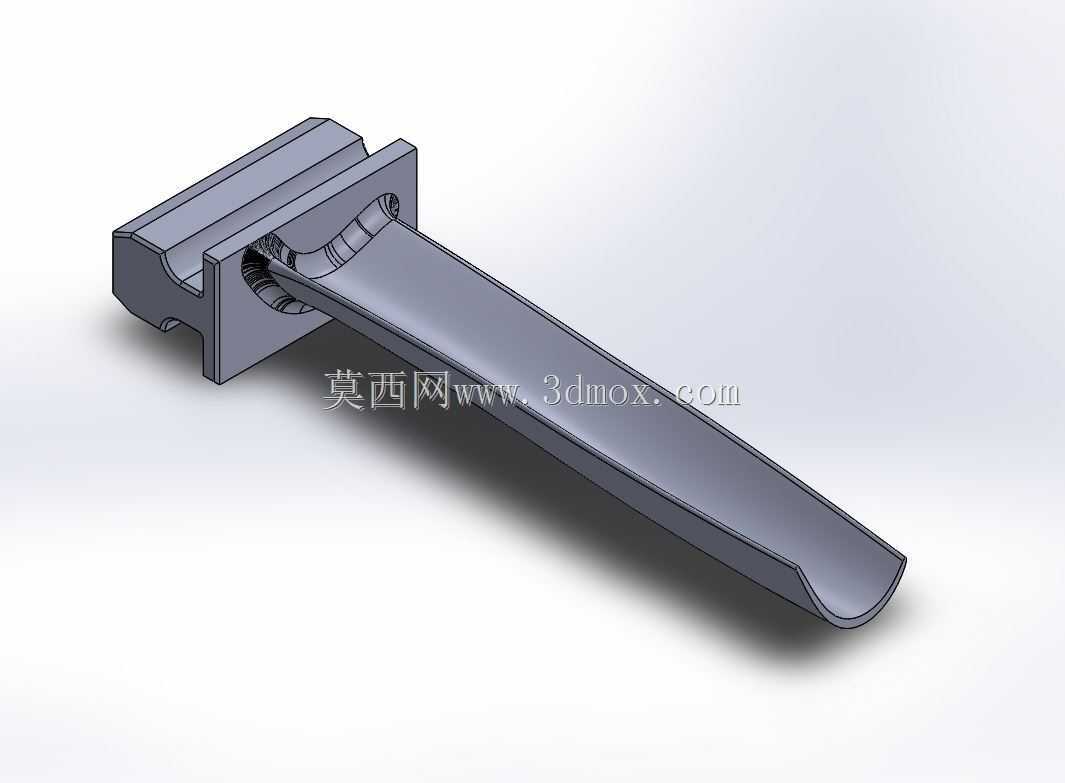

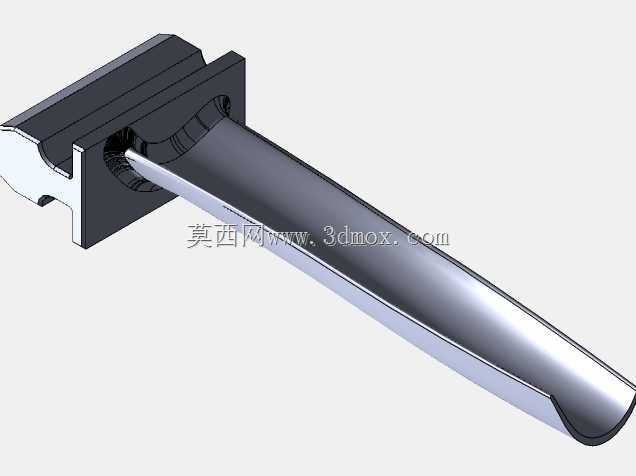

这款单刃切削刀具主要适配普通卧式车床及数控车床的单刀位刀架安装，在轴类、盘类零件的外圆车削、端面车削、内孔切槽工序中承担核心切削作用，是金属切削加工场景里应用频次极高的易耗功能部件。从结构设计逻辑来看，刀具整体采用T型安装定位结构，尾部的方形定位块可直接嵌入车床刀架的装夹槽内，配合压紧螺栓实现完全锁止，安装时无需额外定制转接工装，定位块的侧面与底面均做了平面度公差控制，装夹后刀具的径向跳动与轴向窜动可控制在普通车削加工允许的公差范围内，能有效避免加工过程中出现让刀、振刀问题。刀身部分采用渐变截面设计，从定位端到切削端逐步收窄，既保证了刀杆整体的刚性，可承受大进给量切削时的径向切削力，又能减少刀身与工件已加工表面的干涉，在进行小直径内孔加工或者台阶面车削时，刀身不会刮蹭已加工完成的工件表面，保障加工面的粗糙度达标。切削端的刃口做了圆弧过渡处理，相比直角刃口可有效分散切削热，降低刃口崩损的概率，延长单次换刀的加工时长，刃口的倾角设计适配常规钢件、铸铁件的切削角度参数，无需二次修磨即可直接用于常规切削作业。安装边界方面，刀具定位块的尺寸匹配标准车床刀架的装夹槽宽，装夹时伸出刀架的长度控制在刀杆截面高度的1.5倍以内，可在保证排屑空间的前提下最大化装夹刚性，避免长悬伸带来的振动问题。刀身的排屑面做了平滑过渡设计，切削过程中带状切屑可沿着排屑面顺利导出，不会缠绕在刀杆或者工件上，减少停机清理切屑的频次，适配连续车削作业的加工需求。在实际生产场景中，这类单刀可根据加工材质更换对应材质的刀片，本次设计的刀体结构可适配通用规格的焊接刀片或者机夹刀片，刀体本身可重复使用，仅需在刃口磨损后更换刀片或者修磨刃口即可，能有效降低加工环节的刀具耗材成本。
