煤炭工业用重载焊接式轴承支撑座

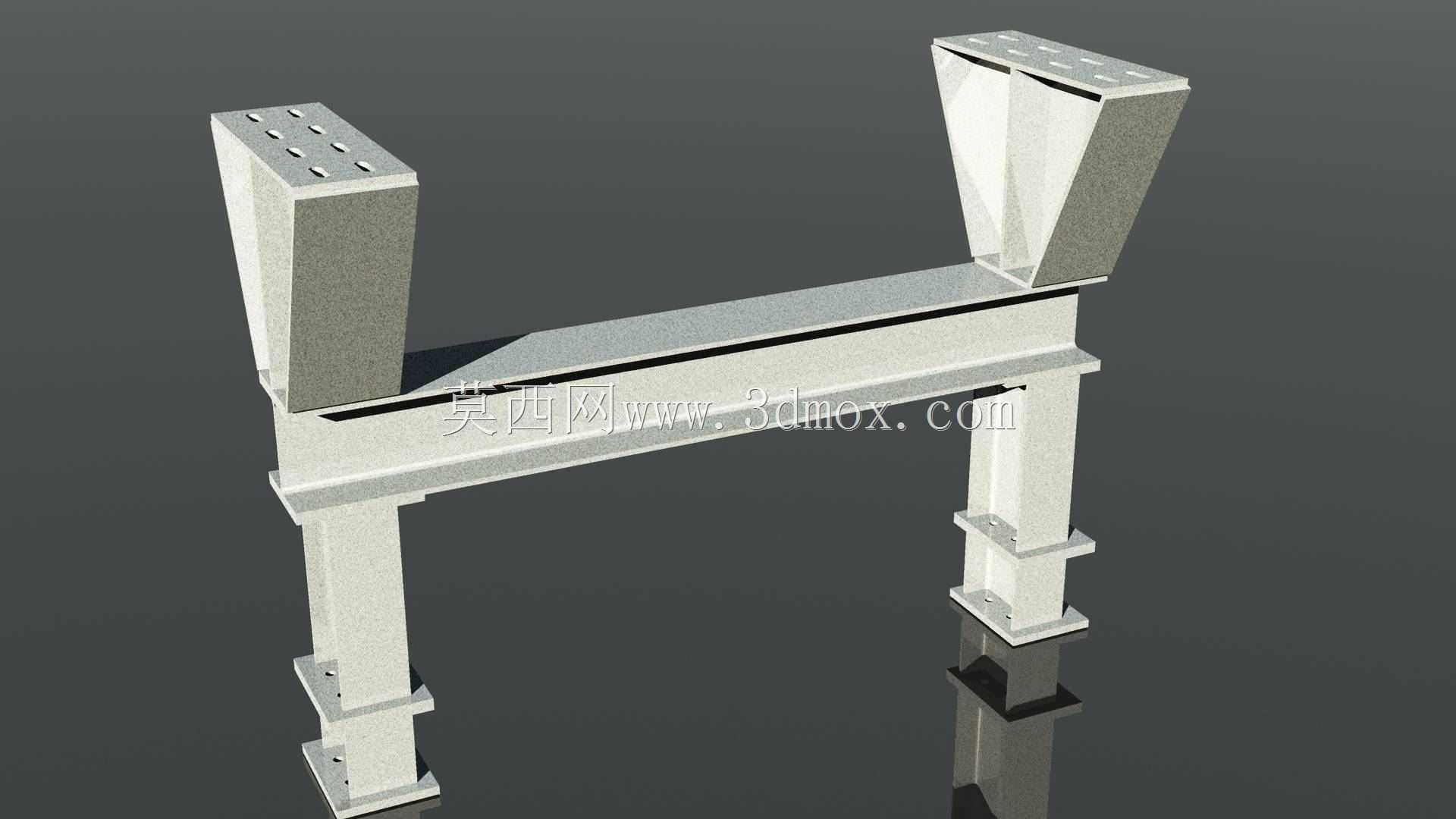

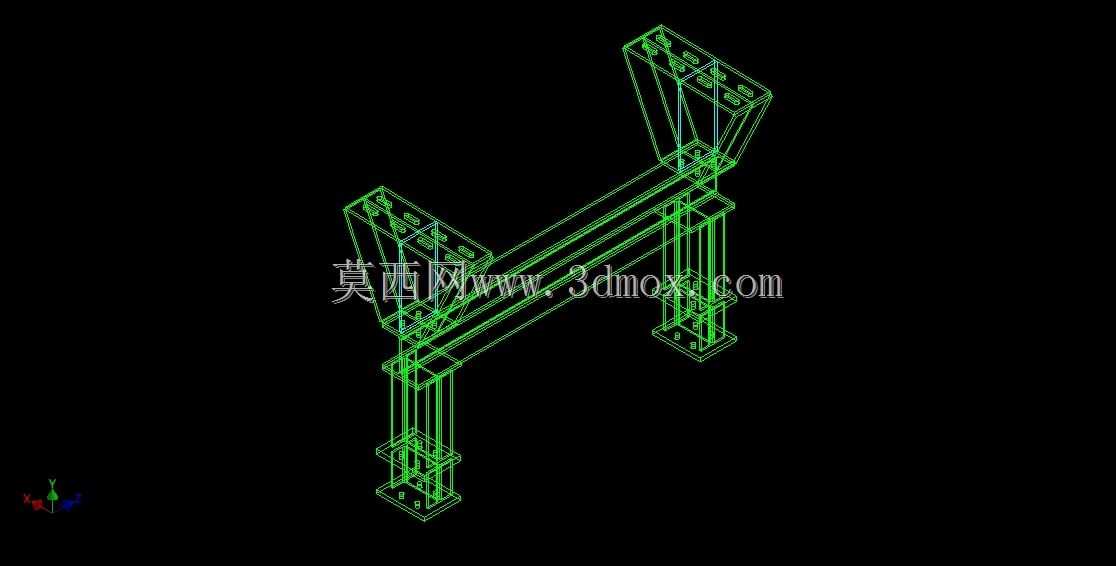

该支撑构件主要面向煤炭工业现场的重载传动工况，用于托举旋转轴系并承受径向与偏载复合作用力。其结构并非传统一体式铸造箱体，而是采用板材拼焊成型，整体由底部安装立柱、中部横向承托梁以及上部两个独立的轴承安装支座组成，这种分体焊接思路便于在现场根据轴系跨距进行适配调整，也能在局部磨损后单独更换上部支座，降低维护成本。上部两个支座的顶面均加工有阵列螺栓孔，用于固定轴承座或轴端压板，孔位排布兼顾常用轴承座的安装规范；支座本体呈上宽下窄的箱型过渡段，可将轴系载荷均匀扩散至下方横梁，避免局部应力集中。中部横梁采用宽翼缘箱型截面，抗弯刚度较大，能够抑制长轴运行时的挠曲变形；横梁与立柱之间通过焊接连接，并在节点处设置加强筋，以承受煤炭设备启停时产生的冲击载荷。底部立柱为分段式结构，柱脚带有法兰底板，可通过地脚螺栓固定在设备基础或机架平台上；立柱侧面预留的调节孔位允许在安装时对整体高度进行微量修正，补偿基础施工误差。从安装边界看，两个上部支座的中心距决定了被支撑轴的跨距，设计时需结合轴的临界转速与挠度计算确定；整体高度则需与传动系统中联轴器、减速机输出轴的中心高匹配，保证轴系对中。该类焊接轴承座常见于带式输送机、破碎筛分设备及洗煤厂的长距离传动轴系中，相比铸件，其生产周期短、改型灵活，适合单件小批量的煤矿非标设备配套。建模时需重点还原焊缝位置、螺栓孔阵列以及各板件的厚度关系，以便后续进行有限元强度校核与工程图出图；对于立柱与横梁的连接区域，应保留足够的细节表达加强结构，因为这些部位直接决定整机在重载、粉尘、振动环境下的服役可靠性。
