SHF-20开口型卧式轴支撑固定座

这款SHF-20开口型卧式轴支撑固定座，是轻载传动与直线导向系统中常用的轴类定位支撑部件，广泛应用于小型自动化输送线、桌面级工装夹具、3D打印设备运动模组、包装机械导杆机构、电子设备分拣滑轨等场景，主要承担光轴、导杆的径向承载与轴向定位作用，避免轴类部件在往复运动或旋转传动过程中出现挠曲变形、径向窜动问题，保障传动与导向动作的精度稳定性。

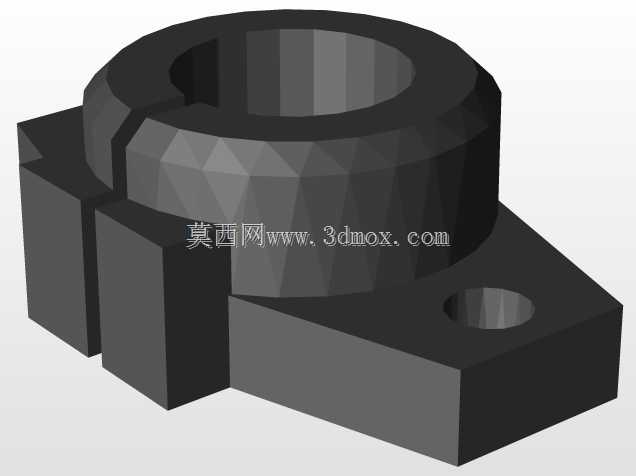

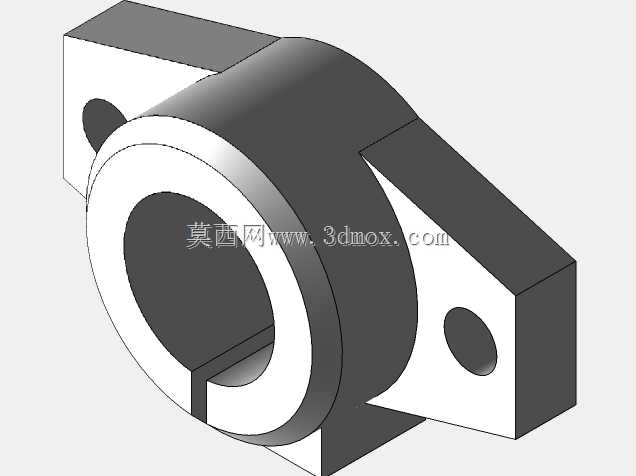

从功能特性来看，该支撑座采用开口剖分式夹紧结构，座体上部的环形夹持区开设贯通式收缩缝，相比传统封闭式轴座，无需从轴端穿入安装，可在光轴的任意轴向位置完成锁紧固定，大幅降低设备组装、后期维护调整的操作难度，尤其适合长导杆、多支撑点位的轴系布局场景。当拧紧夹持区的锁紧螺钉时，收缩缝受力收窄，可对穿入内孔的轴件形成均匀的环抱夹紧力，锁紧后无松动间隙，能承受一定的径向载荷与小幅冲击载荷，适配20mm公称直径的标准光轴使用。

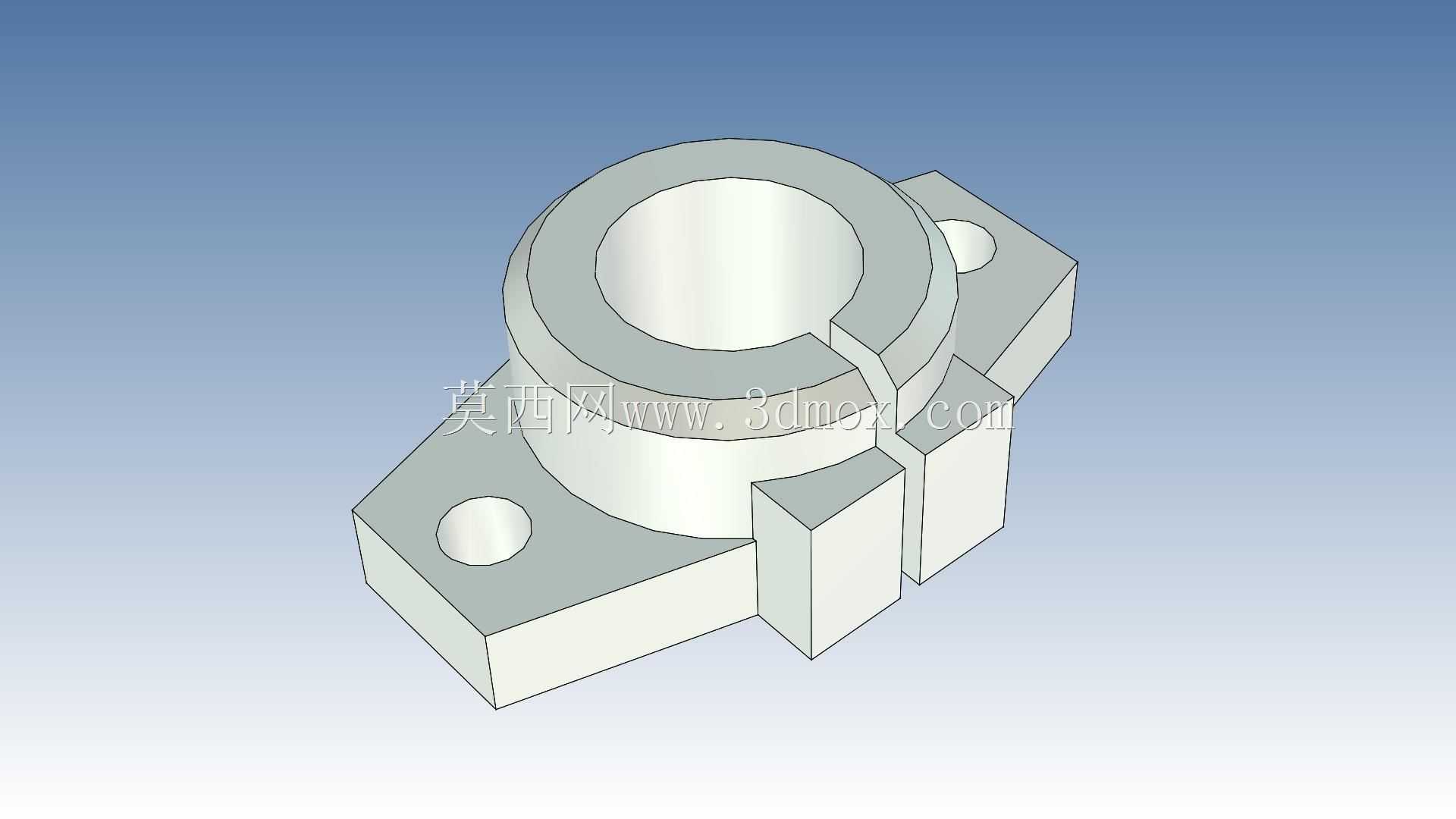

在设计思路上，这款支撑座采用一体化铣削成型的卧式菱形法兰结构，底部安装面做了平整化处理，两个安装孔对称分布在夹持主体的两侧，安装时可通过内六角螺栓直接固定在设备安装基板、型材框架的平面上，安装后重心低、支撑稳定性好，不会出现立式轴座常见的悬臂受力歪斜问题。夹持内孔与底部安装面保持严格的垂直形位公差，能保障安装后轴件与安装基面的平行度，避免轴系安装偏斜导致的运动卡滞、磨损加剧问题。整体结构做了轻量化优化，在保证夹持刚性与结构强度的前提下，去除了非受力区域的多余材料，既降低了部件自重，也减少了加工过程中的材料损耗。

从安装边界与尺寸适配来看，该支撑座的整体轮廓紧凑，横向安装孔的中心距适配常规小型传动模组的安装孔位标准，安装后突出安装基面的高度较低，不会占用过多的设备内部安装空间，可适配安装空间局促的小型自动化设备内部布局。底部安装孔可适配M4-M5规格的内六角安装螺钉，安装时无需额外加工适配垫块，直接贴合平整安装面即可完成固定，适配铝型材、钢板、工程塑料安装板等多种常见的设备基材。夹持区的开口缝宽度经过合理设计，既保证了足够的夹紧收缩量，也避免收缩量过大导致内孔失圆、轴件夹持受力不均的问题，长期使用下不易出现夹持力衰减、轴件滑动移位的故障。
