自行车传动系统活塞结构三维数模

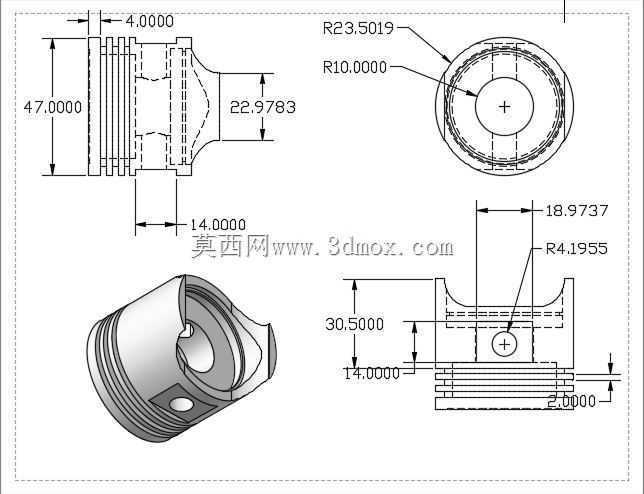

　　在民用代步自行车、运动竞技自行车的传动与制动系统中，活塞类构件是实现动力传递、压力转换的核心执行零件，这类零件的加工精度、配合间隙直接决定了整套机构的响应灵敏度与使用寿命，日常骑行过程中频繁的往复动作对零件的结构强度、耐磨性能、形位公差都提出了极高的要求。从结构设计逻辑来看，这款活塞采用了阶梯式轴段布局，整体轴向总长度控制在47mm区间，头部密封段直径匹配对应缸筒的内壁公差，设计时预留了合理的密封件安装槽位，多道环槽结构可同时适配气封、油封以及导向环的安装需求，避免往复运动过程中出现压力泄漏、偏磨卡滞的问题。活塞的裙部做了收窄过渡设计，末端外径收至22.9783mm，这种变径结构一方面可以降低零件整体重量，减少往复运动的惯性损耗，

　　另一方面也能为连接销、传动拨叉等配套构件留出足够的安装空间，裙部侧面开设的销孔位置经过受力校核，中心距端面14mm的定位尺寸可保证动力输入点与活塞运动轴线完全重合，避免侧向分力造成的偏磨。从端面的圆形结构来看，头部外圆做了R23.5019与R10的双圆弧过渡，这种圆弧设计可以减少活塞进入缸筒时的卡滞风险，即使安装过程中存在微小的角度偏差，圆弧导向面也能引导零件顺利滑入配合位，降低装配难度。活塞中部的U型槽结构总深度为30.5mm，槽宽18.973mm，槽底的R4.1955圆角是应力集中释放的关键设计，在高频往复受力的工况下，直角结构很容易在交变载荷作用下产生疲劳裂纹，大圆角过渡可以将应力分散到整个槽体壁面，大幅提升零件的疲劳寿命，

　　槽体底部2mm的壁厚经过强度校核，可承受额定工作压力下的推力载荷，不会出现形变溃缩的问题。在实际应用场景中，这类活塞既可以用于自行车液压制动系统的卡钳推力机构，通过制动液的压力推动刹车片贴合轮组实现制动，也可以用于部分中高端自行车的避震前叉、后减震器的阻尼调节机构，通过活塞在阻尼油腔中的往复运动实现震动能量的吸收，不同应用场景下的活塞尺寸公差会有细微调整，但核心的阶梯轴、环槽、销孔连接结构逻辑保持一致。建模过程中需要重点关注各轴段的同轴度公差，所有回转面的同轴度需要控制在0.02mm以内，否则往复运动过程中会出现卡顿、密封件偏磨的问题；环槽的宽度公差需要匹配对应密封件的线径，预留合理的压缩量，既保证密封效果，

　　又不会因为摩擦力过大造成动作迟滞；销孔的位置度公差需要严格控制，保证销孔轴线与活塞运动轴线垂直相交，避免传动过程中出现侧向力。安装边界方面，这款活塞的最大外径为对应配合缸筒的内径基准，装配时需要保证缸筒内壁的表面粗糙度达到Ra0.8以下，减少运动过程中的摩擦损耗，活塞的轴向运动行程需要匹配对应机构的行程要求，避免运动到极限位置时出现硬撞击，连接销与销孔的配合采用间隙配合，保证传动过程中可以自适应微小的角度偏差，同时销孔两端需要做倒角处理，方便连接销的压入装配，也能去除加工毛刺避免应力集中。从材料选型适配的角度来看，这款结构既可以采用铝合金材质通过CNC加工成型，满足轻量化的需求，也可以采用工程塑料注塑成型，降低量产成本，不同材质下的壁厚、圆角参数可以根据材料的力学性能做细微调整，但核心的尺寸配合关系、受力结构逻辑不需要做大幅改动，可直接适配不同成本定位的自行车产品需求。
