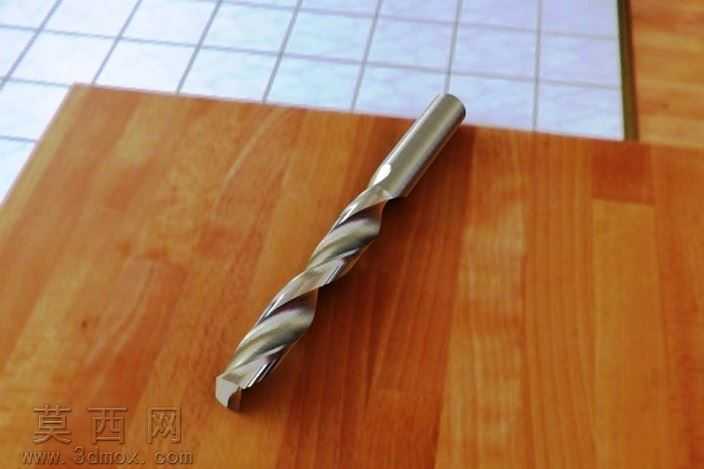

标准直柄麻花钻三维结构设计模型

本模型为标准直柄麻花钻的高精度三维建模成果，建模过程严格遵循金属切削刀具的通用设计规范，完整还原了实物钻头的全部结构特征。建模阶段首先以钻头的工作轴线为基准建立全局坐标系，先绘制直柄装夹段的圆柱轮廓，保证装夹段的圆柱度、直径公差符合通用机用钻头的装夹要求，确保模型可直接适配各类钻床、铣床的钻夹头装夹场景。随后针对钻头的核心工作段进行参数化建模，精准绘制两条对称分布的螺旋排屑槽，螺旋角选取通用高速钢钻头的标准30度参数，槽型截面采用平滑过渡的曲面构型，既还原了实物钻头排屑顺畅的结构特性，也通过曲面连续性校验保证模型无破面、无几何重叠问题。钻尖部分严格按照标准顶角118度进行切削刃建模，完整构建出两条主切削刃、横刃以及后刀面的空间几何关系，精准还原了钻尖的切削角度参数，同时对刃带部分进行细节刻画，保证导向刃带的宽度、螺旋升角与排屑槽完全匹配，还原钻头工作时的导向定位功能。材质渲染阶段，针对高速钢刀具的金属特性进行材质调配，基体采用高反光度的银灰色金属材质，添加细微的磨削纹理模拟钻头表面的精加工痕迹，切削刃部分做轻微的高光强化处理，突出刃口的锋利质感，装夹直柄部分添加细微的装夹摩擦痕迹，提升模型的真实感。模型整体采用实体建模方式构建，所有结构特征均保留完整的参数化建模历史，可根据不同的加工孔径、加工材质需求快速调整钻头直径、螺旋角、钻头顶角等核心参数，适配不同的钻削加工场景。模型的结构拆分清晰，装夹段、切削工作段、钻尖部分可单独拆分查看，能够直观展示麻花钻各部分的结构功能，既可以作为机加工教学的演示模型，也可用于钻削加工仿真、刀具装配干涉检查等工程场景，模型的几何精度满足通用机械设计的仿真、装配校验需求，所有曲面均经过拓扑检查，不存在非流形几何、自由边等建模缺陷，可直接导入各类三维仿真软件进行后续的加工模拟、装配验证工作。
