桁架式格子梁支柱配套楼梯结构设计

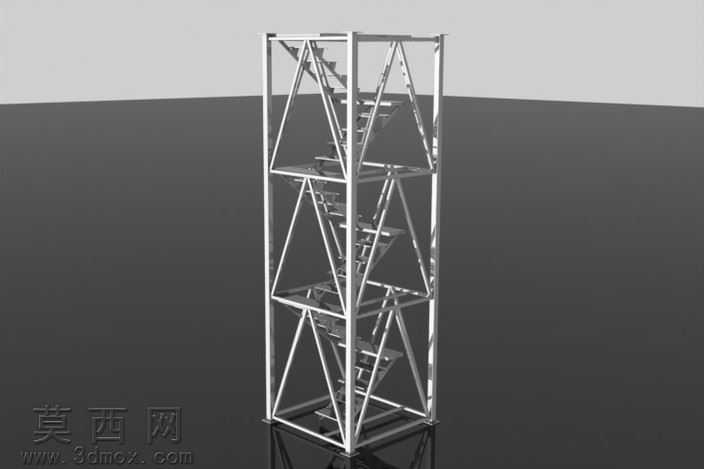

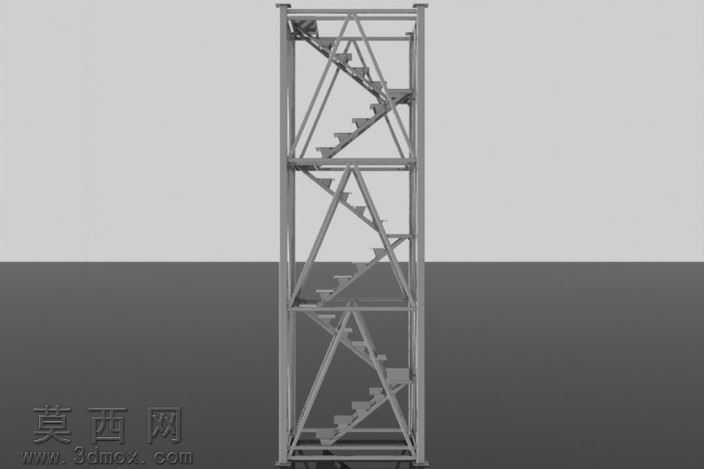

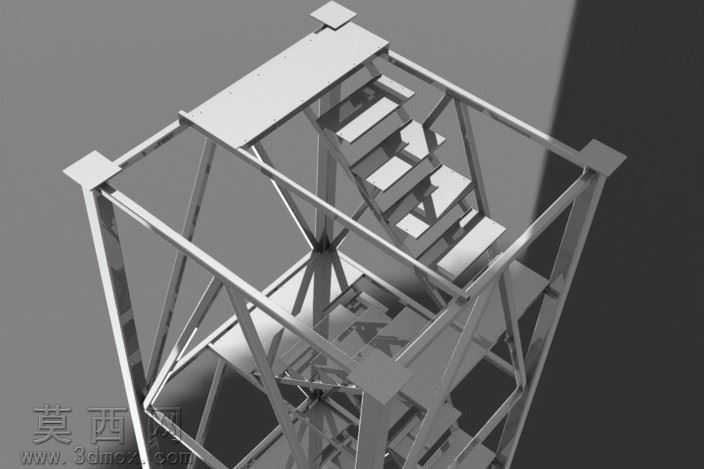

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循结构力学逻辑，先以基准轴、基准面搭建整体定位框架，确定6米总高度与2米×2米基础截面的核心尺寸边界，再逐步拆分构件层级完成建模。主体承重框架采用方管型材搭建格子梁结构，竖向主支柱沿基础四角垂直布置，每层设置水平圈梁形成闭合受力框架，斜向支撑构件按照三角形稳定结构原理交叉布置，分别连接竖向支柱与水平圈梁节点，有效抵消水平荷载与竖向荷载带来的结构形变，所有型材规格严格匹配设计说明中的100×100mm与50×50mm截面参数，构件交接处采用共节点对齐处理，避免建模过程中出现缝隙、重叠等拓扑错误，保证后续结构分析的模型可用性。配套楼梯采用折返式梯段设计，沿桁架框架内部空间逐层盘旋布置，每段梯段的踏步高度、宽度按照人体工程学参数设置，梯段两侧设置防护栏杆与主体框架可靠连接，既满足垂直通行的功能需求，又不会额外占用框架外部空间，实现结构承重与通行功能的一体化整合。材质渲染阶段，为所有钢结构构件赋予哑光金属材质，调整金属粗糙度、反射率参数还原真实钢结构的表面质感，场景内添加柔和的环境光与定向主光源，通过光影对比突出桁架结构的线条层次感与空间通透感，地面添加弱反射效果增强整体场景的真实度，渲染输出时调整视角为斜向等轴测视角，可完整展示整体结构的分层构造与构件连接关系。设计思路上以功能优先为核心，将承重支柱与垂直运输楼梯整合为统一整体，既减少了独立设置楼梯的额外占地，又通过楼梯的斜向构件进一步增强了整体桁架的结构刚度，可作为工业场景、临时施工场景中登高作业、设备检修的垂直通行载体，模型所有构件均为可编辑参数化特征，可根据实际使用需求调整整体高度、截面尺寸、踏步参数，适配不同的应用场景。
