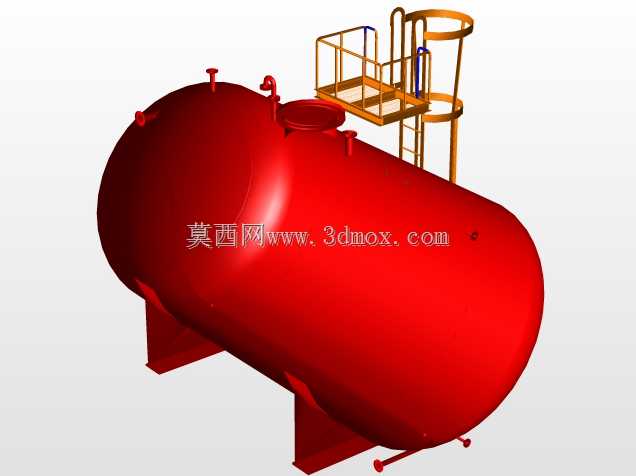

卧式带操作平台承压储液罐体结构

该卧式承压罐体多用于化工物料暂存、消防供水稳压、暖通系统膨胀缓冲等场景，可适配常压或带压流体存储需求，罐体采用标准椭圆封头焊接成型，相比平盖结构能更好分散内部介质压力，降低焊缝区域应力集中风险。罐体顶部设置带护栏的操作平台，配套直爬梯连通地面与平台区域，平台预留人孔操作空间，方便运维人员定期开展内部检修、附件调校作业，爬梯踏步做防滑处理，护栏高度符合工业操作防护规范，避免高处作业坠落风险。罐体支座采用鞍式支撑结构，两个支座沿罐体轴向对称布置，支座与罐体接触位置做圆弧贴合处理，匹配罐体外径曲率，保证支撑受力均匀，避免局部应力过大造成罐体变形，支座底部预留地脚螺栓安装孔，可直接与混凝土基础或钢制机架连接固定。罐体顶部根据工艺需求布置了多个管嘴接口，分别可用于介质进出、排气、泄压、仪表安装，接口位置避开操作平台通行区域，不影响人员日常巡检操作，管嘴法兰采用标准压力等级匹配设计，可直接对接同规格工业管道。建模过程中严格遵循压力容器结构设计逻辑，先完成筒体与封头的曲面拼接，保证焊缝处曲面连续无错位，再依次添加支座、操作平台、爬梯、管嘴等附属结构，所有安装配合位置预留合理装配间隙，避免实际生产中出现装配干涉问题。外形尺寸方面，罐体长径比控制在常规卧式储液罐合理区间，既保证足够存储容积，又不会因长径比过大造成罐体挠度超标，操作平台宽度满足单人操作加工具放置空间需求，爬梯倾角符合工业梯台设计规范，整体安装边界清晰，可直接用于厂区布局规划、管道走向排布的三维校核，也可作为同类型罐体结构设计的参考模板，帮助设计人员快速完成方案阶段的结构搭建，减少重复建模工作量。
