工业管道集成式药剂投加装置结构

　　这套撬装集成的药剂投加装置，主要面向水处理、化工反应、油田集输等需要精准定量投加化学药剂的工业场景，在市政污水处理厂的混凝沉淀段、循环冷却水系统的阻垢缓蚀环节、化工生产的反应助剂添加工段都能见到这类设备的身影，核心作用是按照工艺设定的流量与压力，将配置好的液态药剂稳定输送至工艺管线或反应容器内，替代传统零散安装的泵组与管线，减少现场安装的配管工作量与安装误差。

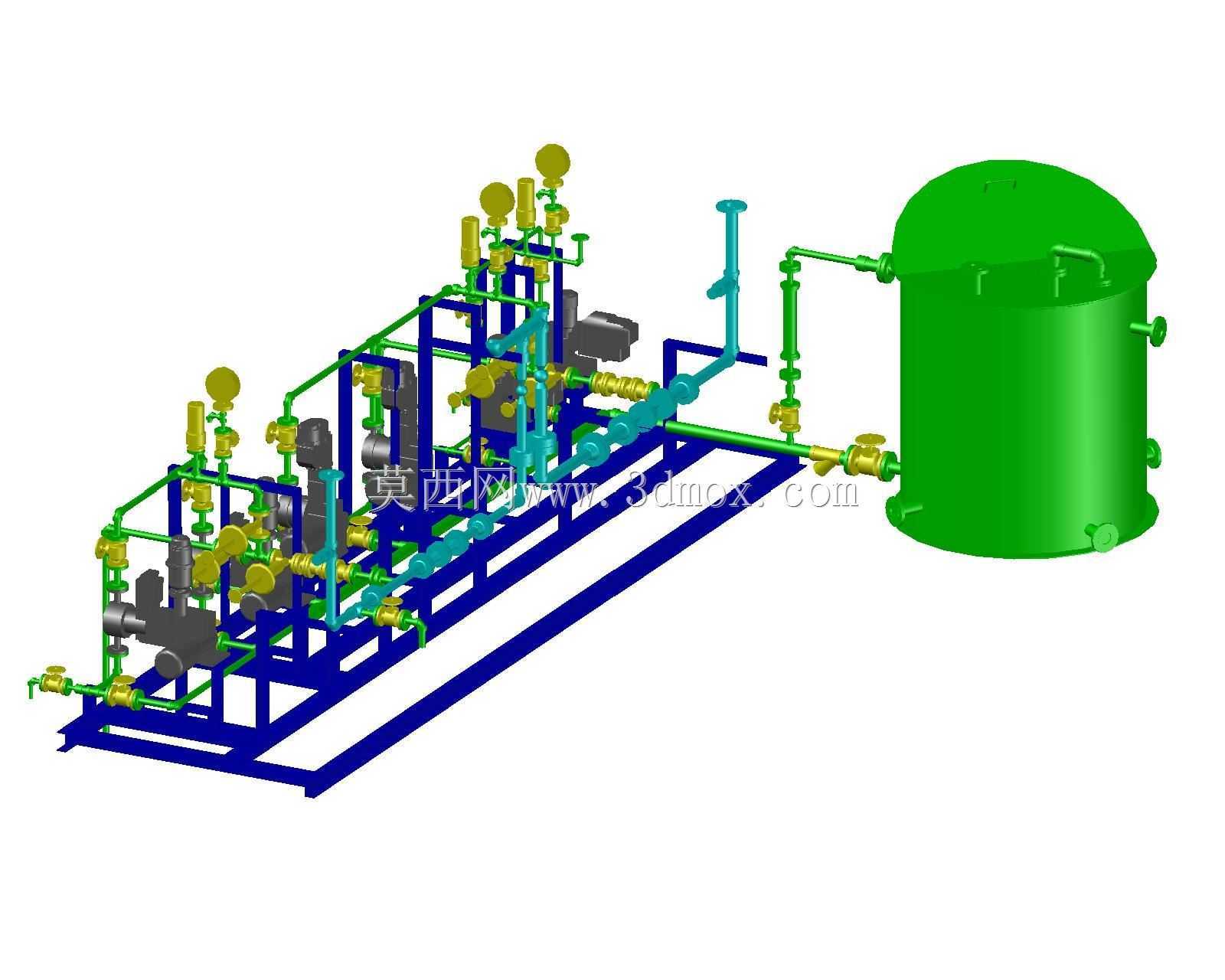

　　从结构设计来看，整套装置采用一体化撬装底座设计，所有泵组、管线、阀门、仪表都集成在统一的型钢焊接底座上，底座采用矩形钢管拼焊成型，预留了地脚安装孔与吊装点位，现场安装时仅需要对接进料口、出料口与动力电源即可完成部署，不需要在现场进行零散的管线焊接与泵组找正，大幅缩短现场施工周期。泵组采用多泵并联的配置方式，可根据实际投加量需求灵活切换运行泵的数量，单泵故障时可切换备用泵维持运行，避免单台设备故障导致整个药剂投加环节停摆，泵体进出口均配置了止回阀与截止阀，既可以防止药剂倒流损坏泵体叶轮，也能在单泵检修时切断管路，不影响其他支路的正常运行。

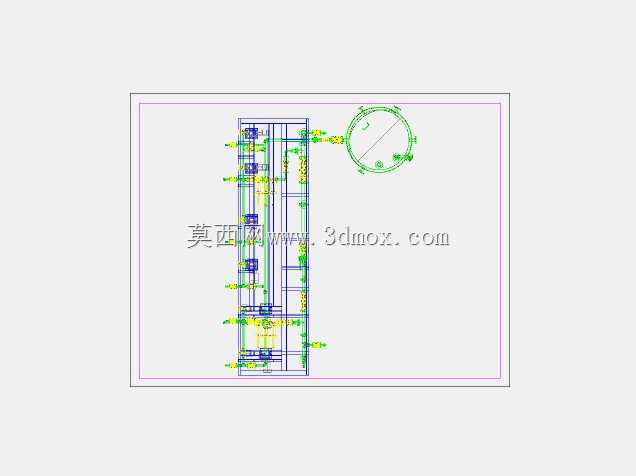

　　管线路由设计上充分考虑了操作与检修空间，主工艺管线采用沿底座边缘排布的方式，支管垂直向上接至泵组进出口，管线之间预留了足够的扳手操作空间，阀门手轮的安装高度统一控制在便于操作人员站立操作的区间，不需要登高或者下蹲即可完成阀门开闭操作。管线上配置的压力表与流量调节阀，可实时显示各支路的输送压力，通过调节阀开度精准控制单路的药剂投加量，满足不同工艺段的药剂投加比例要求。装置右侧配套的大型承压储罐，用于存储待投加的液态药剂，储罐顶部设置了人孔与呼吸阀，侧壁预留了液位计接口与出料接口，底部设置了排污口，便于定期清理储罐内沉积的杂质，储罐与泵组之间的管线采用柔性连接，可抵消设备运行时的振动传递，避免焊缝长期受振动出现开裂泄漏。

　　安装边界方面，整套撬装装置的底座宽度控制在常规货运车辆的运输宽度范围内，不需要办理超限运输手续即可完成公路转运，设备总高度满足常规工业厂房的进门高度要求，不需要额外拆除厂房门即可完成设备进场。安装时底座水平度偏差控制在千分之二以内，即可保证泵组的运行同轴度要求，进出口管线对接时不能强行对口，避免额外的装配应力作用在泵体法兰上，导致泵体密封件过早损坏。设计过程中对管线的流体阻力进行了核算，管线通径选择满足最大投加量下的流速控制要求，避免流速过高导致管线冲蚀或者流速过低导致药剂内的固体组分沉积在管底堵塞管路，所有过流部件的材质选择可根据投加药剂的腐蚀特性进行匹配，针对腐蚀性较强的药剂可采用衬塑管线或者不锈钢材质，普通中性药剂则采用常规碳钢材质即可满足使用要求。

　　在功能实现上，整套装置可根据后续的自动化升级需求，在调节阀位置加装电动执行机构，配套流量计与液位传感器实现全自动闭环投加，根据工艺管线内的介质参数自动调整药剂投加量，不需要人工现场调节阀门开度，降低现场操作人员的工作强度。撬块上的所有仪表都预留了信号传输接口，可直接接入厂区的DCS控制系统，实现远程参数监控与设备启停控制。
