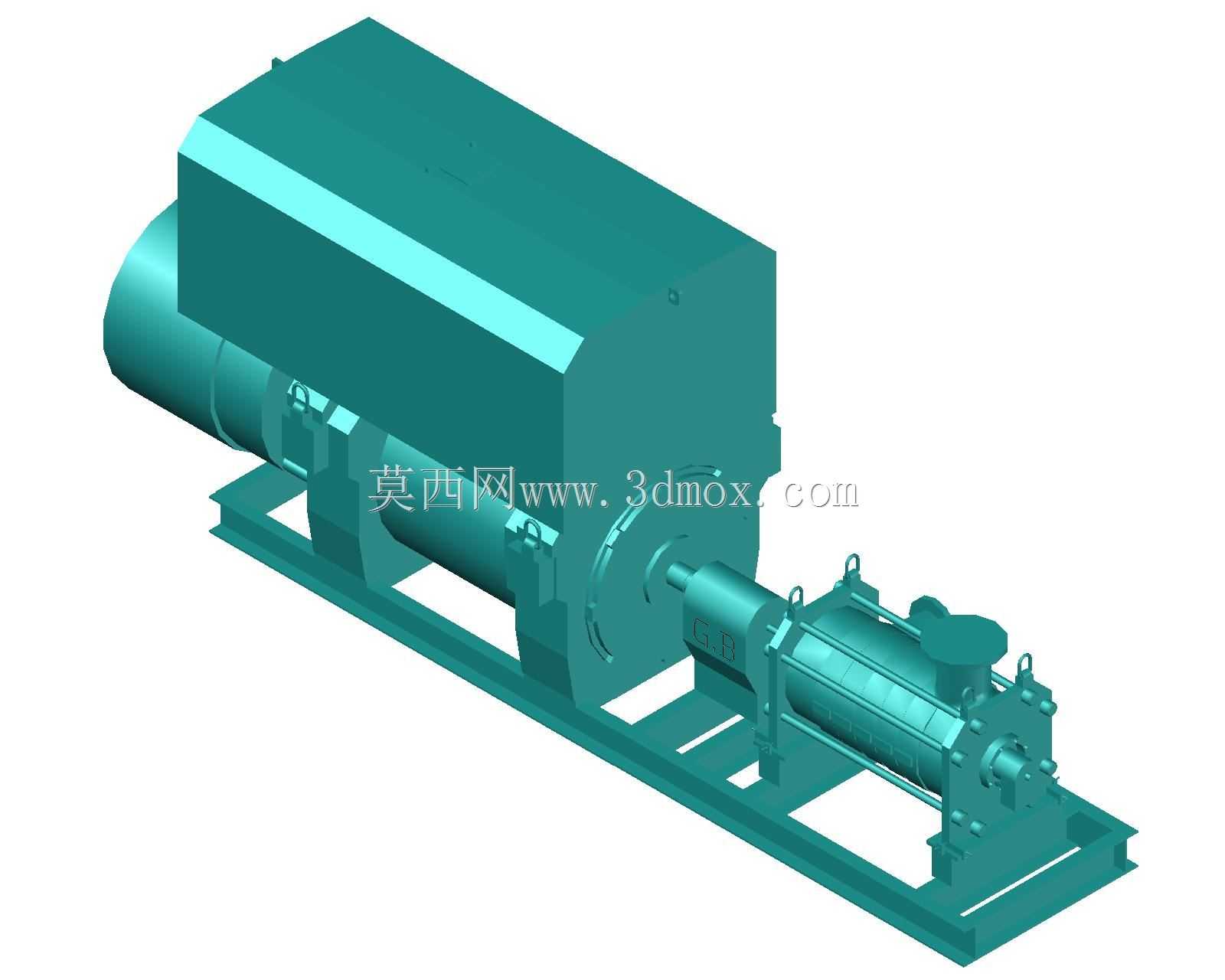

卧式电机驱动高压柱塞泵三维结构

这套高压泵组采用卧式同轴布局，将驱动电机与高压柱塞端通过刚性联轴器直连，整体固定在一体化焊接型钢底座上，底座预留的地脚螺栓孔可直接匹配常规工业设备安装的混凝土基础预埋点位，安装时无需额外加工过渡连接支架，能大幅缩短现场设备就位的调整周期。从应用场景来看，这类泵组主要面向需要持续输出高压流体的工况，常见于化工流程的介质增压输送、高压水射流清洗作业线、油田注水工艺段以及反渗透水处理系统的高压供水环节，可输送常温下无硬质颗粒的清水、乳化液或化学性质适配的流体介质，不同过流部件的材质选型可对应调整以适配弱腐蚀类介质的输送需求。

泵头端采用多柱塞往复式结构设计，相比单柱塞结构能大幅降低输出流体的压力脉动，出口端集成的稳压腔结构可进一步平缓压力波动，避免下游管路因压力交变产生振动疲劳，进出口法兰的位置设置在泵头侧上方，管路对接时无需从底座下方穿管，能减少现场管路布置的空间占用。驱动端采用封闭式三相异步电机结构，电机外壳的散热筋沿轴向排布，可在设备连续运行时通过自带的风叶实现自冷散热，电机与泵体连接的联轴器位置设置有可拆卸的防护罩，既满足设备运行的安全防护要求，也方便后期检修时快速拆卸找正。

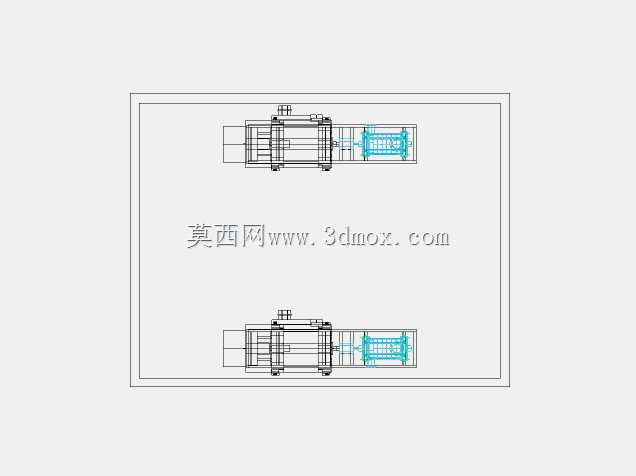

建模过程中对泵组的安装边界做了完整还原，整体长度方向的最大尺寸覆盖电机尾端到泵头出口法兰的最外沿，宽度方向以底座两侧的安装面为最大边界，高度方向从底座底面到电机顶部的散热筋最高点为整体安装高度，所有外接法兰的螺栓孔位置、孔径都按照常规工业法兰标准做了对应匹配，底座上的地脚孔间距也参照同功率等级泵组的通用安装尺寸设置，可直接用于项目前期的设备布置占位、管路走向干涉检查。结构细节上，泵头部分的填料密封压盖、轴承端盖、进出口法兰的连接螺栓都做了等比例还原，柱塞的往复运动行程位置也按照实际装配关系做了对应，电机端的接线盒位置设置在电机侧面，方便现场接线操作时的空间预留，底座上的加强筋布置也完全参照实际焊接结构，能准确反映设备的重心位置，为后续的基础载荷计算提供参考。

在设备选型适配阶段，这套模型可直观展示泵组的整体外形与外接接口位置，帮助设计人员提前核对厂房内的安装空间、检修操作空间是否满足要求，比如泵头端的密封更换操作需要预留的侧向拆卸距离、电机尾端的风叶散热空间是否被其他设备遮挡，都能通过三维模型提前排查，避免现场安装后出现操作空间不足的问题。同时模型的各部件都做了独立的结构拆分，可用于后续的装配工艺模拟、检修流程演示，也能作为同类型泵组改型设计的基础参考框架，调整柱塞数量、电机功率参数时可直接在现有结构基础上修改对应尺寸，减少重复建模的工作量。
