带动线演示的酒店客房层空间布局设计

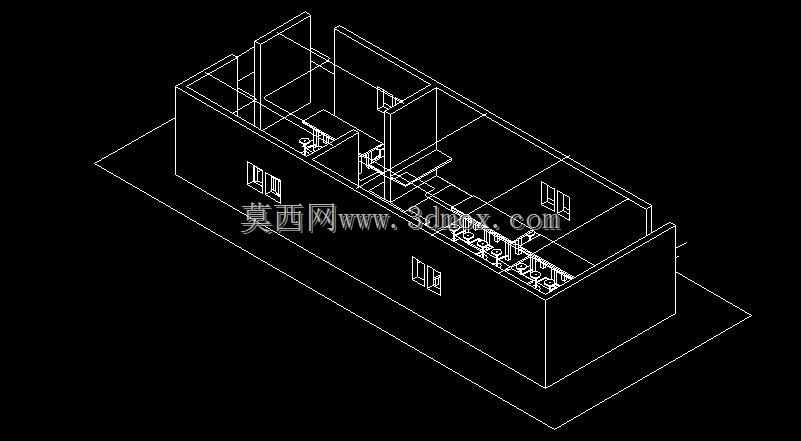

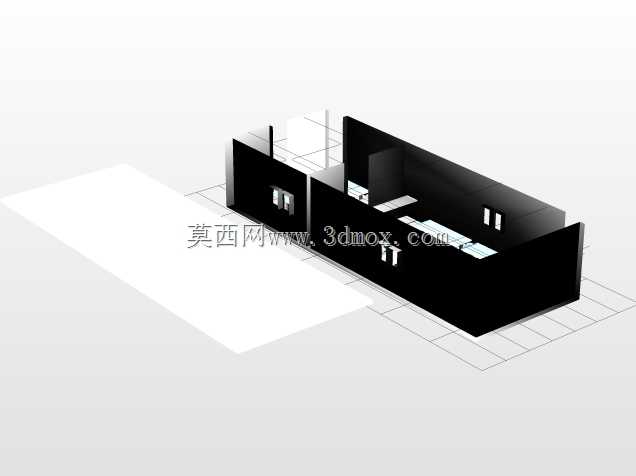

这套三维布局方案针对中端商务酒店标准层展开设计，核心解决狭长型建筑基底内的客房排布、公区动线与后勤通道的空间冲突问题。从轴测视角可以清晰看到，整体空间沿建筑长轴方向划分功能区，外侧沿外墙排布客房单元，每个客房预留了标准外窗安装位，窗洞尺寸匹配常规酒店客房的采光需求，窗台高度符合民用建筑设计的安全规范，避免后期施工阶段出现窗洞与外立面幕墙点位冲突的问题。内侧沿走廊另一侧集中布置公共卫浴间与管井区域，给排水立管、通风管线全部整合在公共区域的管井内，减少管线进入客房区域的弯折路径，降低后期运维阶段的管线渗漏检修难度。设计阶段特意将卫浴间的洁具排布做了等距对齐，坐便器、洗手台、淋浴区的预留空位完全匹配常规酒店卫浴产品的安装尺寸，洁具与墙体之间预留了足够的安装操作间隙，不需要在施工阶段额外剔凿墙体调整点位。客房内部的空间划分充分考虑了家具摆放边界，床体摆放区域与入户门、卫浴门的开启范围完全错开，避免门体开启时磕碰家具或者遮挡通行路径，走廊宽度满足消防疏散的最小净宽要求，同时兼顾服务推车通行的转弯半径，不需要在转角处额外拓宽空间浪费建筑面积。方案附带的动画演示可以完整模拟住客从电梯厅进入走廊、抵达客房、进入卫浴间的完整行动路径，也能演示服务人员从后勤通道进入公区、完成保洁作业的动线，两条动线没有交叉干扰，不会出现服务动线穿越住客公共活动区的问题。墙体建模阶段严格按照常规砌体墙的厚度参数搭建，外墙、内墙、分户墙的厚度区分明确，后期可以直接导出墙体定位图用于结构施工参考，门窗洞口的位置与尺寸完全对齐建筑模数，不需要二次调整即可匹配标准化的门窗构件生产尺寸。管井区域的预留空间足够容纳给排水、强弱电、消防管线的排布，检修口位置预留于公共走廊侧，检修作业不需要进入客房内部，避免打扰住客正常休息。
