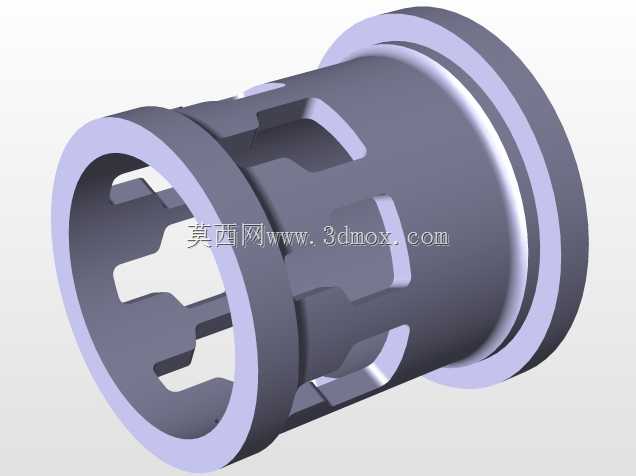

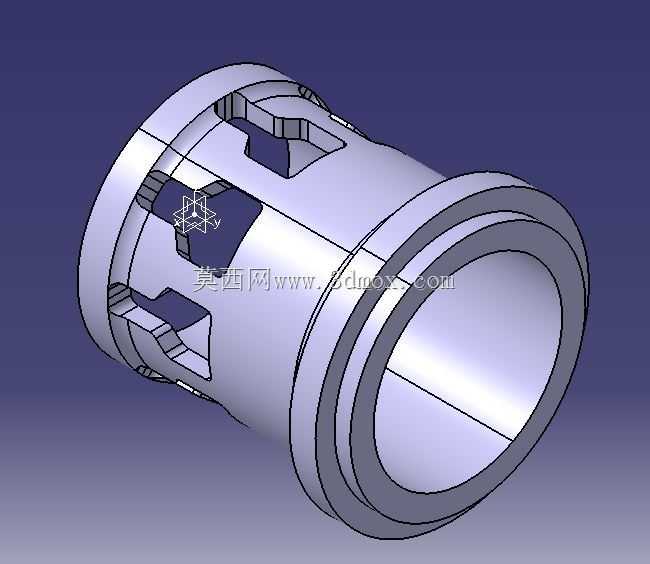

带周向定位槽的中空筒式阀块结构

　　在流体管路控制的实际工程场景里，这类带周向均布槽位的中空筒式构件，常作为阀组内部的核心衔接零件使用，区别于常规实心阀块的流道设计思路，该结构采用全通径中空腔体作为主流道，能够最大程度降低介质流经时的沿程阻力，尤其适配大流量、低压降要求的工业管路系统，比如化工介质输送、水处理管路通断控制、气动系统回路衔接等场景都能见到同类结构的应用。从结构功能上看，筒壁上开设的多组对称槽位并非减重设计，每一处槽位都对应着阀组装配时的周向定位需求：当该构件装入阀腔后，槽位会与阀体内的凸台、定位销或者弹性卡件配合，既能够限制构件工作时的周向转动，避免内部流道错位引发的介质泄漏或者通断失效，也能为装配过程提供明确的对位基准，减少现场装配时的调整工作量，降低错装概率。

　　设计这类构件时，首先要确认的是中空腔体的通径尺寸，需要匹配对应管路的额定流量要求，通径过小会提升介质流速、增大管路压损，通径过大则会造成结构冗余，提升阀组整体的外形尺寸；筒壁的厚度设计需要结合工作压力做强度校核，既要承受介质工作时的径向压力，也要考虑装配压装过程中的轴向挤压力，避免出现筒壁变形导致的卡滞问题。周向槽位的尺寸公差需要严格控制，槽宽要匹配配合卡件的尺寸，间隙过大会导致工作时出现窜动、引发振动噪声，间隙过小则会提升装配难度，甚至出现压装时槽位崩裂的问题；槽位的轴向位置需要结合阀腔内部的密封件安装位置确定，要保证装配完成后，密封件的压缩量处于设计区间内，既不会因为压缩量不足出现介质泄漏，也不会因为压缩量过大加速密封件的老化磨损。

　　从安装边界来看，该构件的外圆面需要与阀体内孔做间隙配合，外圆的圆柱度公差需要控制在合理区间，保证装入阀腔后不会出现偏斜，两端的环形凸台分别对应上游和下游管路的对接端面，凸台的端面平面度直接影响密封效果，设计时需要预留密封件的安装槽位，或者匹配金属硬密封的表面粗糙度要求。实际选型应用时，需要结合管路的介质特性确认构件的材质，普通水介质、气动回路可以选用常规工程塑料或者铝合金材质降低成本，腐蚀性介质场景则需要选用不锈钢或者做过表面防腐处理的金属材质，避免长期使用过程中出现锈蚀、槽位卡滞的问题。

　　这类结构的建模过程需要重点关注槽位的均布角度，多组槽位的角度偏差会直接影响装配后的定位精度，建模时可以采用圆周阵列的方式生成槽位特征，同时要对槽位的棱边做倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免尖锐棱边划伤阀体内壁或者密封件。不同于外置式的阀块结构，这类内嵌式的筒形阀块完全安装在阀腔内部，不需要额外的外部安装支架，整体结构更紧凑，能够有效缩小阀组的整体体积，在空间受限的设备内部管路布局中优势明显，比如小型自动化设备的气动控制回路、紧凑型液压阀组内部都大量采用这类结构设计。
