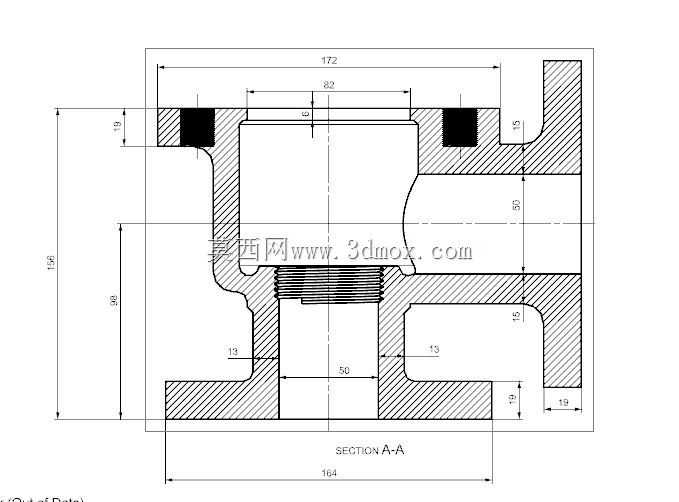

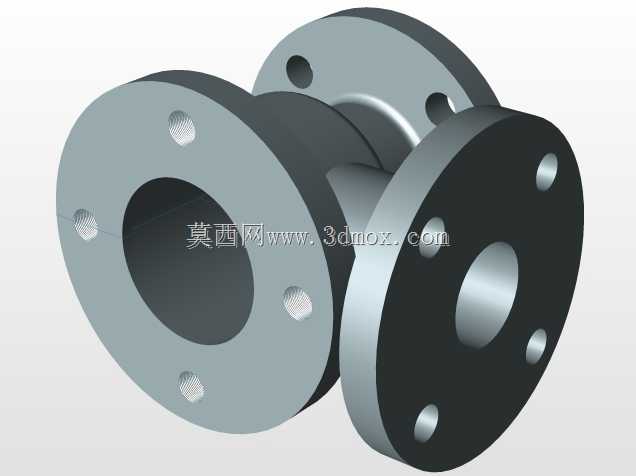

该阶梯式阀杆配套阀体结构,主要应用于工业流体输送管路系统中,适配中低压工况下的流体通断、流量调节需求,常见于化工制程管路、市政给排水管网、中小型暖通循环系统以及普通工业设备的流体控制回路中,作为阶梯阀的核心承载构件,承担着容纳阀杆动作、实现管路密封衔接、引导介质流向的核心作用。该阀体采用阶梯式内腔设计,区别于常规直通式阀体结构,通过不同内径的阶梯型腔体匹配阶梯式阀杆的动作行程,能够在阀杆升降过程中实现更平稳的流道开度变化,降低介质节流过程中的紊流冲击,同时阶梯结构能够为密封组件提供多阶安装定位面,提升密封件的装配同轴度,减少阀杆往复动作过程中对密封件的偏磨损耗,有效延长阀门整体的密封使用寿命。从设计思路来看,该阀体采用对称式剖分结构布局,外部轮廓结合安装需求设置了多组定位凸台与密封槽位,顶部预留的密封槽可嵌入成型密封填料,实现阀杆与阀体配合处的动密封,防止介质沿阀杆动作间隙向外泄漏;侧部与底部的连接端面设置了适配的密封止口,可与对应管路法兰或者外接构件实现精准对接,保证连接位置的静密封可靠性。内腔的阶梯过渡位置均做了圆角过渡处理,避免应力集中导致的阀体承压开裂问题,同时减少介质流经转角位置的阻力损失,降低流道内的介质沉积风险。从外形尺寸与安装边界来看,该阀体整体轴向总长度为172mm,底部安装基准面总宽度为164mm,内腔主流道直径为82mm,下部阀杆配合腔内径为50mm,侧部连接端的密封槽深度为15mm,底部连接端的定位凸台宽度为19mm,各安装面的位置公差均按照通用阀门的安装适配标准设计,能够直接匹配同通径规格的通用管路连接构件,无需额外制作过渡转接件。阀体壁厚按照1.6MPa公称压力的承压要求计算设计,各受力位置的壁厚均匀,既满足承压强度要求,也避免了不必要的材料浪费,适配砂型铸造或者压铸成型的加工工艺,能够有效降低批量生产的加工成本。在实际使用过程中,该阀体与阶梯阀杆配合动作时,阶梯型腔体能够对阀杆的升降行程形成辅助限位,避免阀杆过行程导致的密封面损伤,同时内腔的环形定位台阶能够为阀瓣提供闭合定位基准,保证阀门闭合时的密封面贴合精度,减少内泄漏风险。
