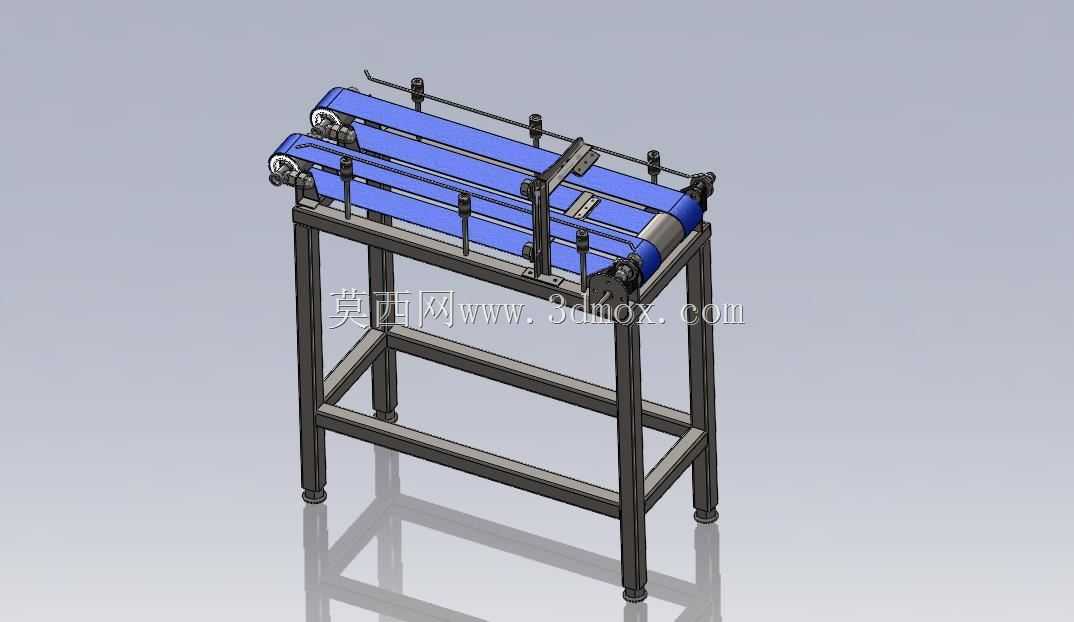

双列皮带式物料输送机架体结构

该双列皮带输送结构主要面向轻工制造、电子组装、小型零部件加工产线的工序间物料转运场景，可适配尺寸规整、重量较轻的盒装、袋装或小型机加工件的水平输送需求，能直接嵌入现有产线的工序衔接段，替代人工完成工位间的物料传递，降低重复搬运的人力消耗。设备采用双列平行皮带的布局形式，相比单皮带输送，可对宽度存在一定波动的物料提供更稳定的双侧支撑，避免输送过程中物料偏斜、卡滞，两侧皮带间距可通过机架上的调节座进行小范围调整，适配不同宽度规格的物料输送需求。机架部分采用标准方管焊接成型的框架式结构，底部设置可调脚杯，可在安装时根据地面平整度调整整体水平度，抵消地面不平带来的皮带跑偏隐患，框架中部设置横向加强撑，提升整体机架的抗扭刚度，避免长期承重后出现架体变形。驱动端设置在设备单侧，采用端置式驱动辊结构，配合尾部的张紧调节机构，可通过调整尾部辊轴的前后位置改变皮带张紧度，补偿皮带长期运行后的拉伸变形，张紧调节采用螺纹副结构，调整精度可控，无需额外拆卸部件即可完成张紧操作。皮带上方设置多组可调式挡料支架，支架通过螺栓固定在机架两侧的安装梁上，可根据物料的实际高度调整挡杆的上下位置与横向间距，防止输送过程中物料从皮带侧方滑落，同时可根据产线布局需求，在支架上加装检测传感器、导向挡条等附属部件。设计过程中优先考虑了安装与维护的便捷性，所有辊轴的安装座均采用螺栓连接形式固定在机架上，无需焊接即可完成辊轴的拆卸更换，皮带的安装与更换无需拆解整体机架，仅需松开尾部张紧机构即可套入新皮带。设备的整体安装边界控制较为紧凑，架体底部的支撑腿间距预留了足够的操作空间，可直接对接产线的工作台高度，输送面高度可通过更换不同长度的支撑腿或者调整脚杯伸缩量进行适配，常规安装状态下输送面距离地面高度适配多数人工操作工位的取放料高度，无需额外搭建增高台架。两侧皮带的运行同步性通过同轴驱动辊保证，避免双列皮带因转速差导致的物料偏转，辊轴表面做滚花处理，增大与皮带内侧的摩擦力，减少重载启动时的皮带打滑概率。
