1050mm规格输送机驱动头滑轮传动组件

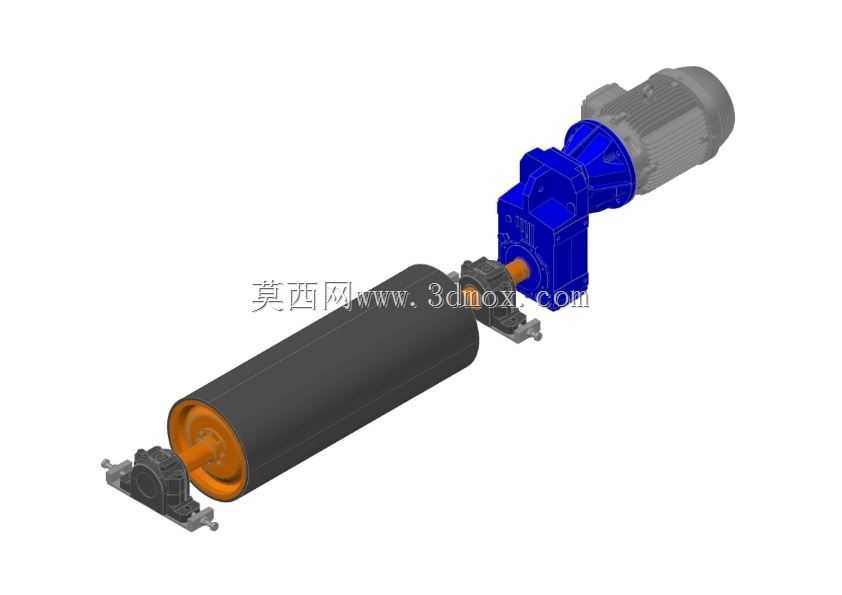

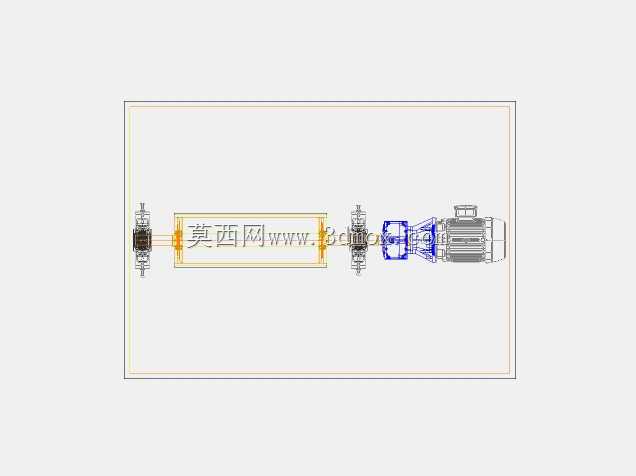

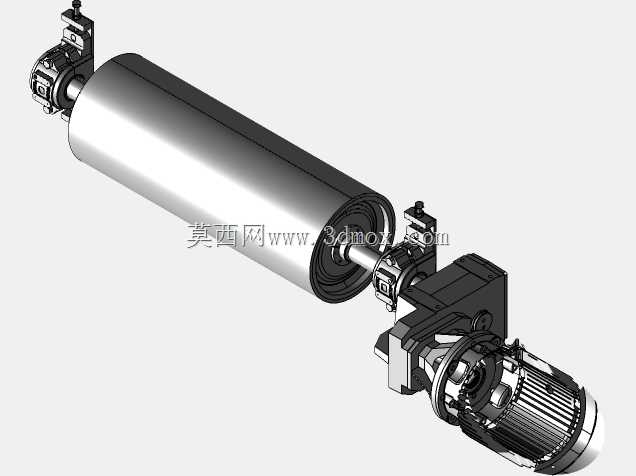

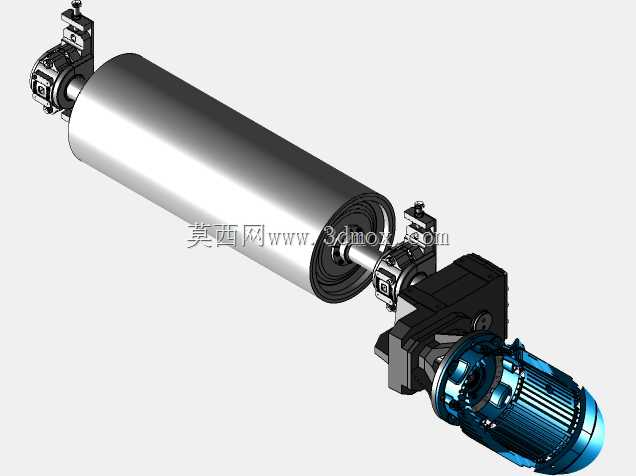

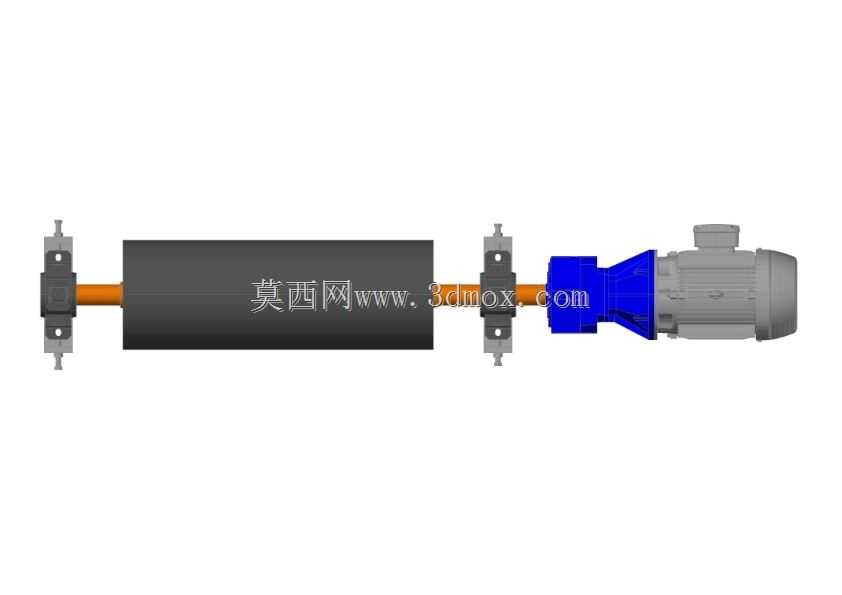

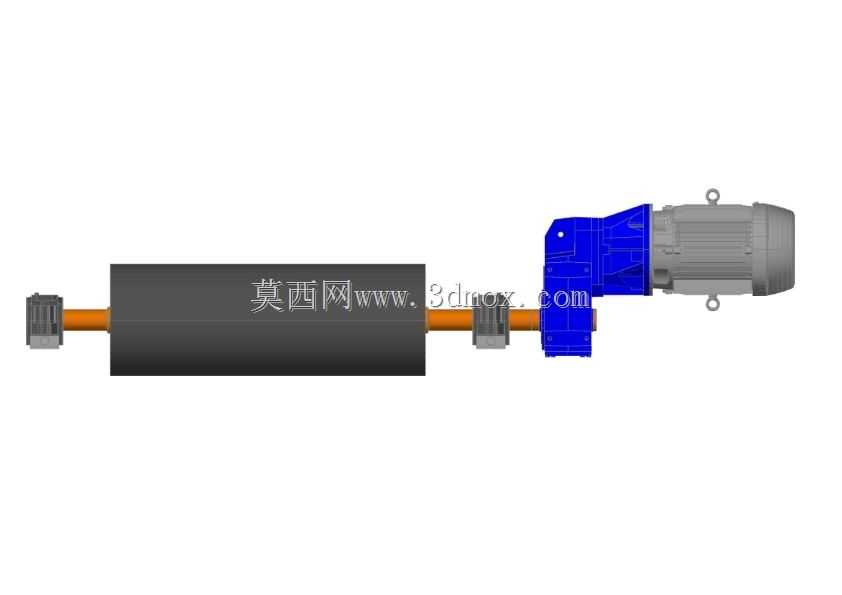

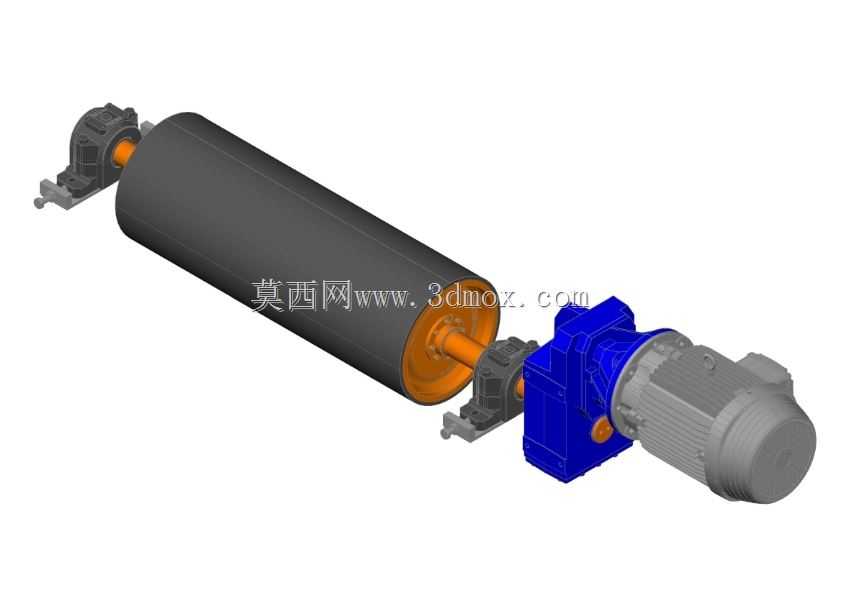

在散料输送、生产流水线、仓储物流转运等场景中，带式输送机的驱动端组件直接决定整条线的运行稳定性与负载能力，这套1050mm规格的驱动头滑轮传动结构，正是针对中等带宽重载输送工况设计的核心驱动单元。整套组件以驱动头滑轮作为动力输出的最终执行件，滑轮采用筒身与端轴一体化的装配结构，筒面做了适配橡胶输送带的贴合设计，能够避免运行中出现打滑、跑偏的常见问题，1050mm的辊面宽度适配对应宽度的输送带，可覆盖矿山骨料转运、车间成品件输送、港口散料装卸等多数常规带宽的输送场景需求。动力传递路径上，整套结构匹配了轴装式齿轮箱，这种安装形式的齿轮箱无需额外搭建复杂的传动支座，直接套接在滑轮的输入轴端，能够大幅缩减驱动端的整体安装空间，同时减少多级传动带来的功率损耗，齿轮箱输入端直接与驱动电机相连，动力从电机输出后经齿轮箱减速增扭，直接传递给驱动滑轮，带动整条输送带循环运转。支撑结构部分，滑轮两端配置了对应规格的管道工座与配套底板，工座采用剖分式轴承座结构，能够承受径向与轴向的复合载荷，适配长周期连续运转的工况需求，底板则预留了标准的安装螺栓孔位，可直接与输送机机架的头部安装梁对接，安装时无需额外做孔位适配加工，能够有效缩短现场安装调试的周期。从设计逻辑来看，整套组件在建模阶段就充分考虑了现场安装的边界约束：驱动端整体横向尺寸与1050mm带宽的机架侧梁间距完全匹配，齿轮箱与电机的布置位置避开了机架的斜撑加强筋位置，不会出现安装干涉；滑轮的轴伸长度、轴承座的中心高都严格对应通用带式输送机的头部安装尺寸规范，既可以用于新设备的生产装配，也能够作为老旧输送机驱动端改造的替换组件，直接替换原有磨损的驱动单元，无需对原有机架做大规模改动。实际运行中，这套驱动结构能够适配18.5kW功率等级的动力输出，可满足每小时数百吨级散料输送的负载需求，齿轮箱的密封结构能够适应多粉尘、潮湿的户外作业场景，轴承座的润滑通道设计也方便日常运维时的注油保养，减少设备停机维护的时间成本。建模过程中所有配合面都按照实际装配公差做了对应处理，轴与齿轮箱的配合、轴承座与轴颈的配合、底板与机架的安装面都保留了合理的装配间隙，能够直接用于后续的工程出图、装配模拟以及干涉检查工作，帮助设计人员快速完成整套输送机头部结构的方案迭代。
