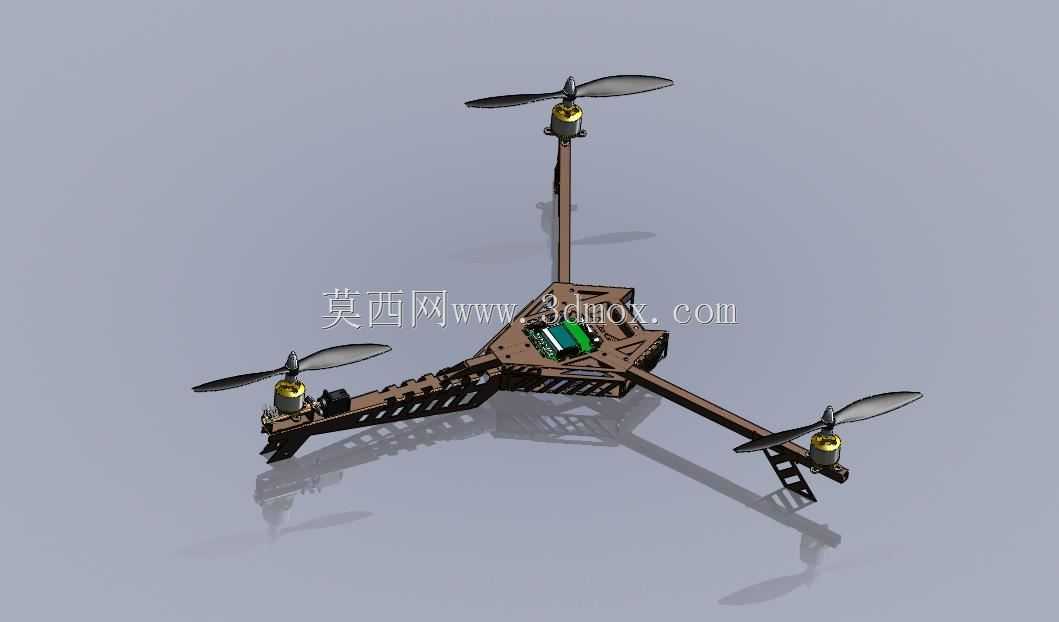

三旋翼Y型布局无人飞行器结构设计

这款三旋翼布局的空中载体，在小范围航测、近距巡检、轻载航拍场景下的适配性表现突出，相比常规四旋翼构型，它少了一套动力单元，整机自重能降低约15%，在同容量电池配置下可获得更长的悬停续航时间，同时Y型的机架延伸方向不会遮挡侧向挂载设备的视野，适合搭载小型可见光摄像头完成楼宇外立面巡检、农田苗情巡查这类对侧向视角有要求的作业任务。从结构设计逻辑来看，三个机臂采用120度等夹角分布，中心承载板为层叠式结构，上层预留飞控、电调、接收机的安装孔位，孔位按照通用航模电子件的标准孔距设计，可兼容市面上主流的开源飞控硬件，下层设置电池仓，重心落在三个旋翼形成的三角形几何中心正下方，能有效降低飞行过程中的姿态震荡，提升悬停稳定性。机臂采用镂空减重设计，在保证抗弯强度的前提下，尽可能削减非受力区域的材料厚度，机臂末端的电机安装座设置有微小的倾角，可抵消单旋翼旋转产生的反扭矩，不需要额外设置尾舵机构就能完成航向的稳定控制，相比带尾舵的三旋翼结构，减少了一个活动舵面，降低了空中机械故障的概率。安装边界方面，机臂展开后最大外接圆直径控制在450毫米以内，单臂长度180毫米，中心板尺寸为120毫米见方，电池仓可容纳3S至4S规格的锂聚合物电池，最大挂载重量不超过300克，机臂与中心板采用快拆式卡扣连接，拆卸后整机可收纳进尺寸为200*150*80毫米的便携箱内，方便外场作业携带。旋翼下方预留的设备挂载位采用通用M2螺孔阵列，可根据作业需求快速更换摄像头、微型气体传感器、喊话模块等不同功能的载荷，不需要重新打孔修改机架结构。机架的受力点集中在机臂与中心板的连接位置，该区域做了局部加厚处理，可承受常规降落时的冲击载荷，避免硬着陆时机臂断裂。从实际使用的角度出发，这款构型的飞行器在起飞前的校准流程与常规多旋翼一致，不需要额外设置特殊的混控参数，飞控固件可直接调用预设的三旋翼混控方案，降低了调试门槛，适合个人爱好者、小型作业团队用来搭建定制化的空中作业平台，在小范围、低载荷的作业场景下，它的使用成本和维护难度都低于同尺寸的四旋翼设备。
