MaxitoneBruno电吉他拾音器外罩结构设计

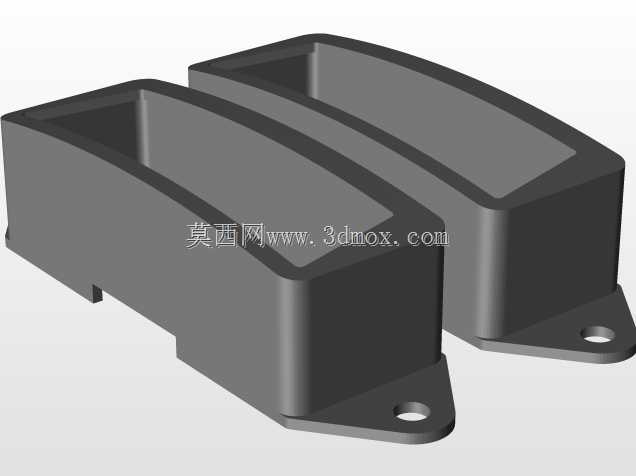

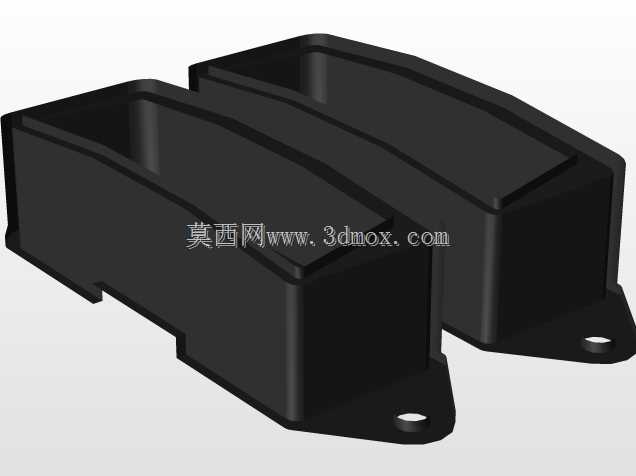

这款拾音器外罩是针对Maxitone Bruno型号电吉他的拾音器防护需求设计的结构件，核心应用场景覆盖电吉他生产装配、老旧乐器维修替换、定制化吉他改装等领域，主要作用是包覆拾音器内部的线圈与磁钢组件，避免演奏过程中手部误碰、环境灰尘侵入、外力磕碰对拾音器精密电磁结构造成损伤，同时兼顾琴身局部的外观协调性。从结构设计逻辑来看，整体采用带安装耳的半包围腔体造型，腔体内部的轮廓完全匹配对应型号拾音器的外部轮廓，装配时可直接扣合在拾音器外部，两侧延伸出的带孔安装耳是核心安装定位结构，安装孔的中心距严格匹配该型号吉他琴身拾音器槽位的预装螺丝孔位，无需额外打孔即可直接固定，安装后外罩顶面与琴身拾音器安装槽的上边缘齐平，不会出现凸起刮蹭琴弦、凹陷积灰的问题。外罩的壁厚采用均匀化设计，整体壁厚控制在1.8mm左右，既保证了注塑成型时的熔体流动性，避免出现缺胶、缩痕等成型缺陷，也能在控制整体重量的前提下提供足够的结构强度，日常搬运、演奏过程中的轻微磕碰不会出现开裂变形。腔体边缘做了0.3mm的倒角处理，一方面是扣合安装时起到导向作用，降低装配对位难度，另一方面也能避免锐边划伤拾音器外层的绝缘包覆层，防止出现电磁干扰影响拾音效果。安装耳的位置做了局部加厚处理，厚度达到2.5mm，抵消螺丝锁紧时的压应力，避免长期使用后安装孔位出现开裂、滑丝的问题，安装孔采用沉孔设计，螺丝锁紧后螺帽完全沉入孔内，不会突出外罩表面影响外观与演奏手感。外罩的顶面采用微弧面造型，弧度与该型号吉他琴身的拾音器槽周边弧度完全匹配，装配后和琴身的过渡自然，没有突兀的台阶感，同时弧面设计也能减少演奏时拨片、手指误触外罩产生的杂音，避免多余振动传导到拾音器影响输出音质。在实际维修替换场景中，这款外罩可以直接适配原装损坏的拾音器盖，不需要对琴身或者拾音器做任何打磨修改，对于老旧吉他的修复来说，能够最大程度保留原琴的装配精度，避免改装对琴身结构造成不可逆的损伤。从建模逻辑上，整个零件采用对称式布局设计，两个一组的结构对应电吉他琴颈、琴桥位置的两个拾音器，两个外罩的安装孔位、腔体尺寸根据对应位置拾音器的尺寸做了差异化调整，避免出现装反、装错的问题，腔体内部的限位筋高度控制在1.2mm，扣合后刚好压住拾音器的边缘，不会压到内部的线圈绕组，同时能限制外罩在拾音器上的窜动，避免演奏过程中外罩振动产生杂音。
