7寸壁挂式数据安装机架结构设计

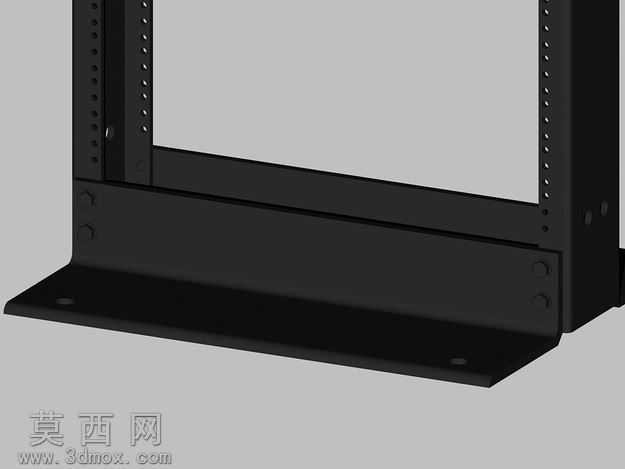

本作品为7寸规格壁挂式数据机架的三维设计模型，建模阶段采用自底向上的设计思路，先拆分机架各组成钣金零件再完成整体装配，完整还原了实物的结构特征与装配关系。模型主体采用冷轧钢板钣金成型的结构设计，底部设置带安装孔的水平壁挂固定支耳，支耳与主体框架采用折弯一体成型搭配点焊加固的结构，保证壁挂安装后的承重稳定性；主体框架两侧设计有等距排列的设备安装调节孔位，孔位间距符合通用电子设备安装的标准尺寸规范，可适配对应规格的数据处理、显示类设备的固定安装需求，框架前部预留设备嵌入安装的开口空间，开口边缘做折边处理，既提升框架整体结构强度，也避免安装设备时出现锐边划伤的问题。材质设置上，机架整体赋予哑光黑色喷塑钣金材质，还原工业钣金件的表面质感，调节孔位边缘做轻微的倒角高光处理，模拟钣金冲压加工后的边缘特征，固定支耳的安装孔位还原真实的冲孔成型效果，孔壁做细微的粗糙质感处理，贴合实际钣金加工的工艺特征。渲染阶段采用柔和的工业产品展示光照方案，主光源从侧上方投射，清晰呈现机架的折弯结构、孔位排列与安装支耳的形态，辅以弱度环境补光避免结构暗部细节丢失，整体渲染效果真实还原工业机架的产品质感。结构设计上充分考虑实际使用需求，壁挂支耳的安装孔位做长圆孔设计，可适配一定范围内的安装位置偏差，降低现场安装的对位难度；框架两侧的安装孔位采用等距阵列排布，支持不同深度设备的安装调节，框架内部预留充足的走线空间，满足数据类设备的布线需求，整体结构无多余冗余设计，在保证结构强度的前提下尽可能控制材料用量，适配批量钣金加工的生产工艺要求，可直接用于生产加工参考、安装方案演示等场景。
