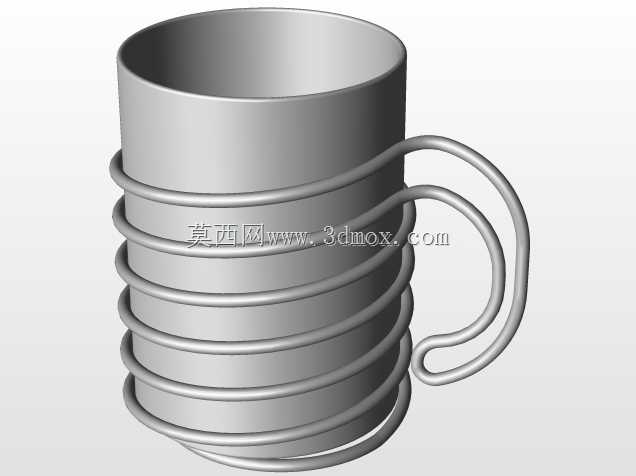

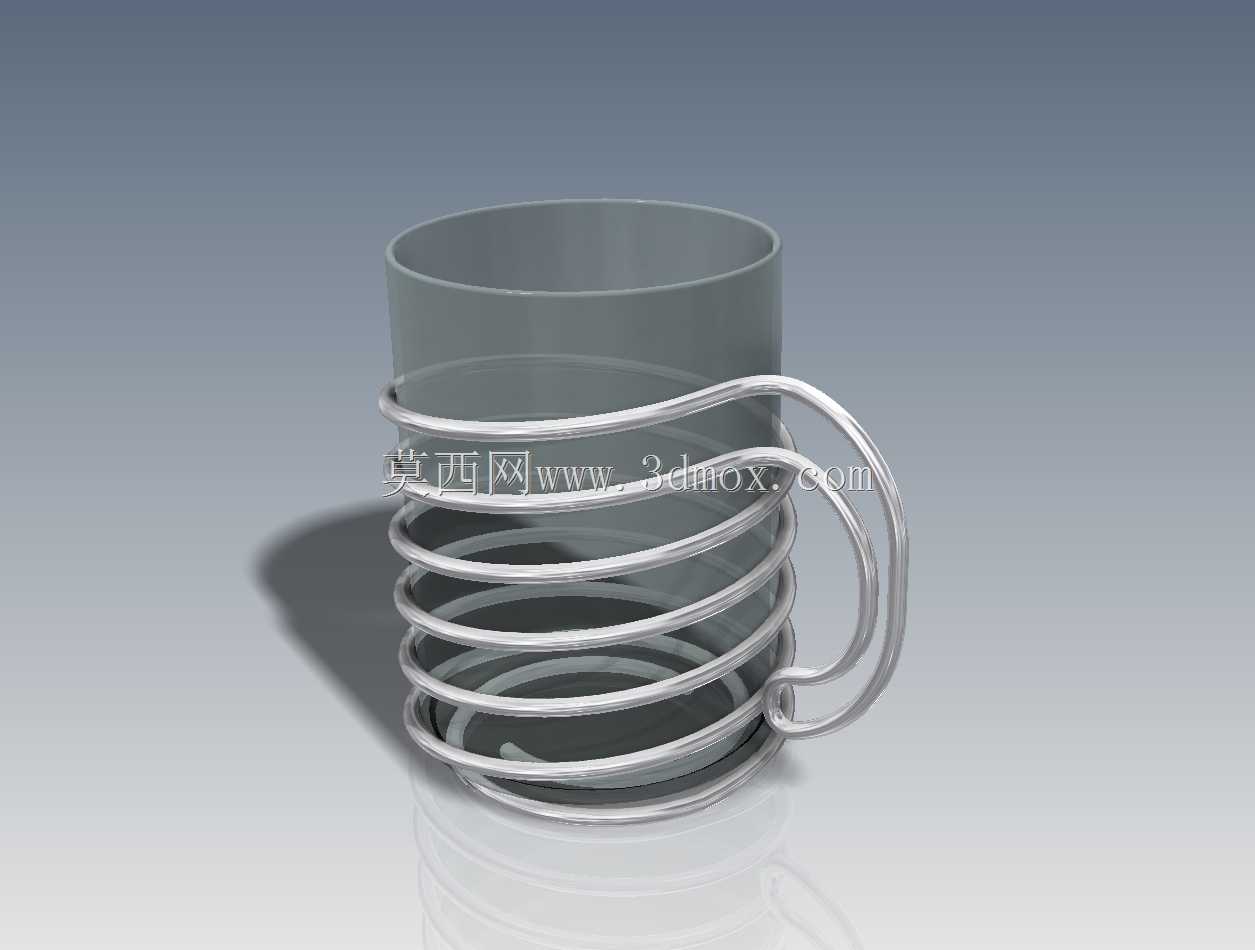

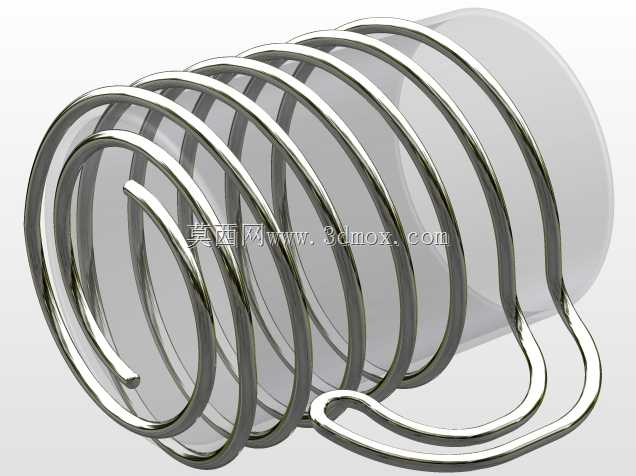

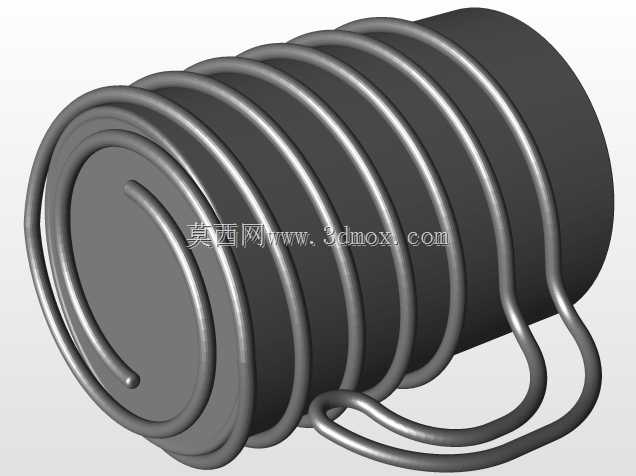

螺旋金属杯托搭配直筒玻璃杯结构设计

日常办公、餐饮门店以及户外便携场景中，敞口直筒玻璃杯的防烫、防倾倒需求一直存在，这款螺旋环绕式金属杯托正是针对这类场景开发的配套支撑结构。从实际使用逻辑出发，设计时首先考虑玻璃杯的握持痛点：常规无把手直筒玻璃杯盛装高温饮品时，杯壁导热快易造成烫伤，单独加装把手又会破坏玻璃杯本身的简洁外观，同时堆叠收纳时外置把手会占用额外空间。采用连续螺旋环绕的金属丝结构，首先能在杯体外围形成均匀的支撑间隙，金属丝与杯壁的接触为线性接触，相比整面包裹的托架，能大幅减少热量传导路径，握持螺旋托架时不会被高温杯壁烫伤。螺旋结构的螺距经过反复调校，每一圈螺旋都贴合直筒杯的柱面轮廓，既不会因为螺距过大导致杯体在托架内晃动倾斜，也不会因为螺距过小导致金属丝过度贴合杯壁提升导热效率。托架末端延伸出一体化成型的弧形把手，把手的弯曲弧度贴合成年人手掌握持的自然曲线，握持时受力点均匀分布在掌心与指节处，不会出现局部硌手的问题。从安装边界来看，这款托架适配常规口径65mm至80mm、高度100mm至120mm的直筒玻璃杯，螺旋结构自身带有一定的弹性余量，杯体从托架上方放入时，螺旋圈会轻微胀开贴合杯壁，依靠金属丝的弹性抱紧力固定杯体，不需要额外的卡扣或者粘接结构，取放清洗都十分方便。螺旋托架的底部做了收口处理，最下方一圈螺旋的直径略小于上部螺旋，能够托住玻璃杯的底部边缘，避免杯体从托架下方滑脱，同时底部螺旋与放置平面接触时形成多点支撑，相比整圈底座的托架，防滑性能更好，即使放置在略有倾斜的桌面也能保持稳定。在餐饮门店的应用场景中，这类托架可以重复使用，搭配不同的直筒玻璃杯使用，金属材质的耐磕碰性能远优于塑料托架，长期使用不会出现老化开裂的问题；办公场景中，托架可以将玻璃杯与桌面隔开，避免杯底冷凝水打湿桌面文件，同时螺旋结构的镂空设计不会遮挡杯体，方便观察杯内剩余饮品容量。建模过程中需要重点控制螺旋线的升角与金属丝的直径匹配，金属丝直径过粗会导致整体重量过大，增加握持负担，直径过细则会导致结构强度不足，盛装满杯饮品时出现螺旋变形松脱的问题，经过受力校核，选用直径3mm的金属丝搭配12mm的螺距，既能满足1.5kg的承重要求，整体重量也能控制在120g以内，长时间握持不会产生疲劳感。把手与螺旋主体的衔接处做了圆弧过渡处理，没有尖锐的棱角，避免清洁时划伤手部，同时一体化的弯折结构没有焊接接缝，长期接触水渍也不会出现焊缝锈蚀的问题，提升了整体的使用寿命。
