弧形旋转楼梯结构三维设计方案

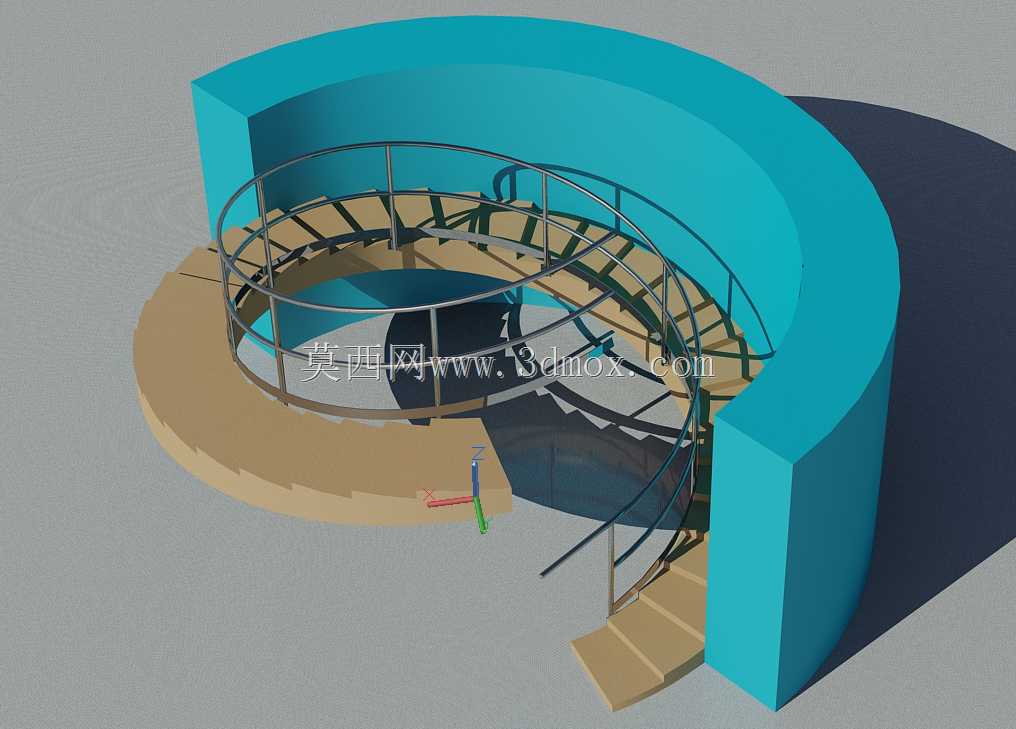

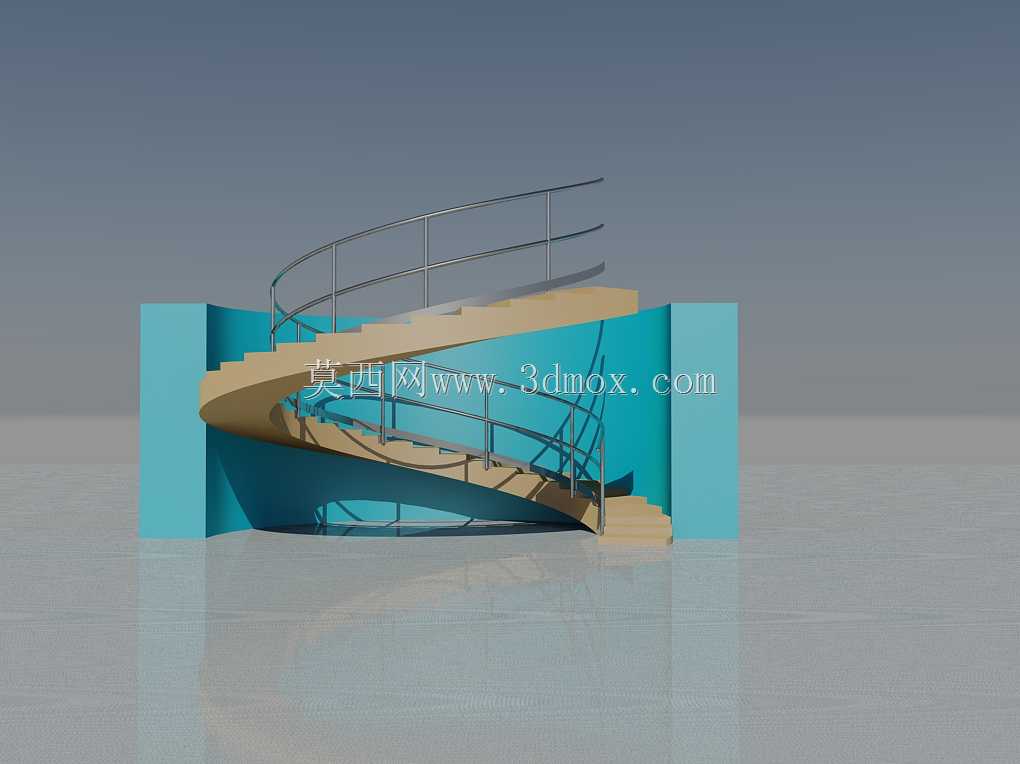

这款弧形旋转楼梯的三维结构设计，核心适配复式住宅、小型商业空间、loft业态的竖向交通需求，区别于直跑楼梯的生硬动线，弧形走向能在有限占地范围内完成楼层衔接，同时弱化空间割裂感，适配现代简约、工业风等多种室内装修调性。从结构逻辑来看，设计阶段优先考量了踏步的受力传导路径，每一级踏步的悬挑端通过侧边弧形支撑结构完成荷载传递，避免传统中柱旋转梯的中心受力集中问题，侧边支撑采用一体化曲面造型，既承担结构受力功能，也作为侧面封板完成视觉收口，无需额外加装装饰遮挡件。护栏部分采用多道弧形横杆搭配竖向支撑的结构，横杆曲率与楼梯整体旋转弧度完全匹配，竖向支撑件的排布间距严格参照民用建筑防护栏杆的安全间距要求，扶手高度控制在人体工程学适配的握持区间，行走过程中手部可自然搭靠，连续的弧形扶手不存在直段拼接的突兀拐点，动线流畅度更高。踏步面层采用防滑纹理设计，踏步前缘做了微小的圆角倒边处理，避免行走过程中磕碰剐蹭，每一级踏步的踏面宽度、踢面高度都遵循均匀渐变的原则，沿旋转弧度方向的尺寸偏差控制在合理范围内，避免行走时出现步幅忽大忽小的不适感。安装边界层面，这款楼梯的上下端分别与上层楼板底面、下层地面完成固定连接，上端支撑点嵌入楼板结构层预留的安装位，下端通过地脚固定件与地面找平层连接，整体占地投影为类圆形区域，无需占用大面积线性空间，适配层高在2.8米至3.6米之间的常规复式空间，安装时可根据现场实际层高微调踏步总级数，不需要改动整体弧形支撑的基础曲率。设计过程中对曲面结构的顺滑度做了反复校验，所有弧形面的曲率过渡连续无折角，既保证了预制加工时的板材弯折可行性，也避免了后期安装出现拼接缝隙不均的问题，侧边支撑结构的内部预留了护栏安装的预埋点位，现场装配时不需要二次钻孔破坏结构漆面，整体装配精度可控制在毫米级。
