杠杆式多连杆抓取机械臂结构设计

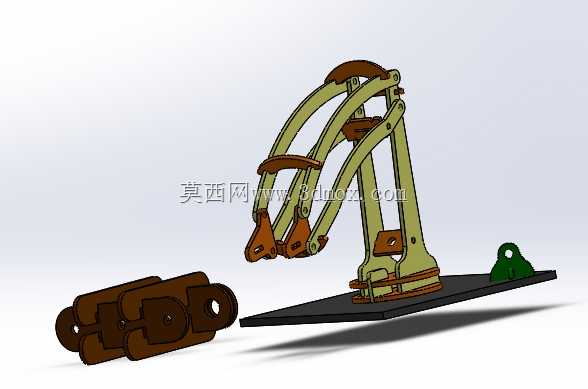

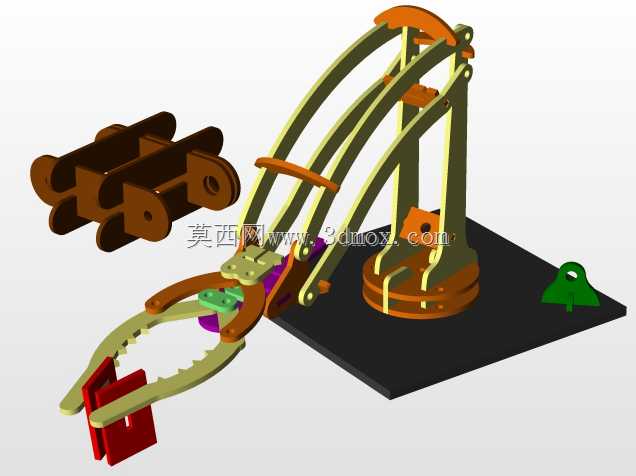

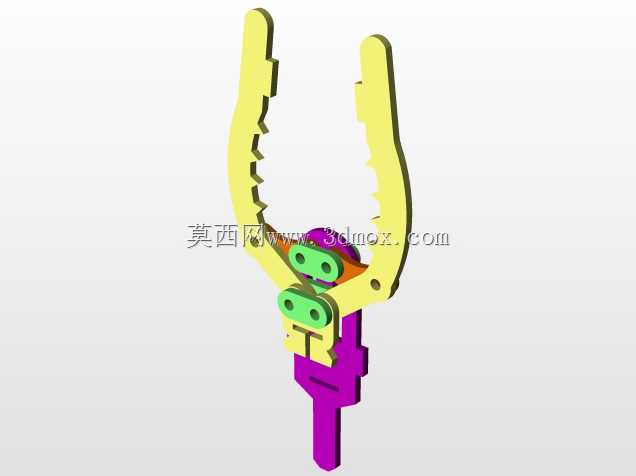

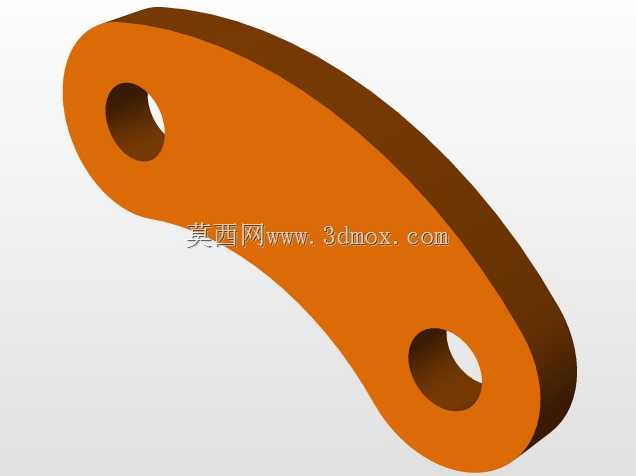

这款杠杆式多连杆抓取机械臂，核心依托一级与三级杠杆组合的连杆传动逻辑实现抓取动作，在小型工件分拣、教学实验演示、轻型物料转运场景中具备较高的适配性，尤其适合机械原理教学场景下的机构运动演示，也可作为轻型自动化工位的末端执行器原型做二次开发。整套机构的动力传递路径经过多轮迭代优化，驱动端设置在臂身基座位置，通过串联的连杆组将动力逐级传递至末端夹爪，夹爪的开合行程与夹持力可通过调整杠杆支点位置实现参数匹配，无需额外增设复杂的力反馈元件即可获得稳定的夹持输出，针对外形规则的小型块状、轴类工件，抓取过程中夹爪接触面可保持平行贴合，避免工件被夹伤或出现滑脱问题。从安装边界来看，整套臂身通过底部平板基座实现固定，基座上预留的安装孔位可直接适配常规工业铝型材工作台的安装间距，无需额外加工过渡连接板；臂身处于完全收拢状态时，整体横向占用空间较小，伸展至最大作业半径时，末端夹爪的覆盖范围可满足小型工位的上下料需求，夹爪开合行程覆盖常见小型工件的尺寸区间，针对不同外形的被抓取物，仅需更换夹爪末端的接触垫块即可完成适配，无需改动整体连杆传动结构。设计过程中优先考虑了机构的运动死点规避，通过合理分配各段连杆的长度比例，确保臂身在抬升、抓取、转运的全行程范围内无运动卡滞点，各铰接位置采用销轴连接的方式，既保证了传动精度，也降低了后期维护的拆装难度；臂身的主体结构采用等强度设计思路，在受力较大的杠杆支点位置做了局部加厚处理，非受力区域通过合理的结构减重降低整体自重，兼顾结构刚性与轻量化需求。这套机构没有集成复杂的液压或气动驱动元件，纯机械连杆的传动形式也让其具备更高的可靠性，在无气源、无液压站的简易教学场景或低成本自动化工位中，仅需搭配简单的直线驱动元件即可实现完整的抓取转运动作，对于刚接触连杆机构设计的从业者而言，也可通过这套模型直观理解杠杆传动比分配、连杆运动轨迹校核、铰接点受力分析等实际工程问题，在做同类型抓取机构设计时，可直接参考其连杆布局思路，根据实际作业的负载、行程需求调整各段杆件的长度参数，缩短设计迭代周期。
