桌面级小型数控PCB线路板雕刻加工设备

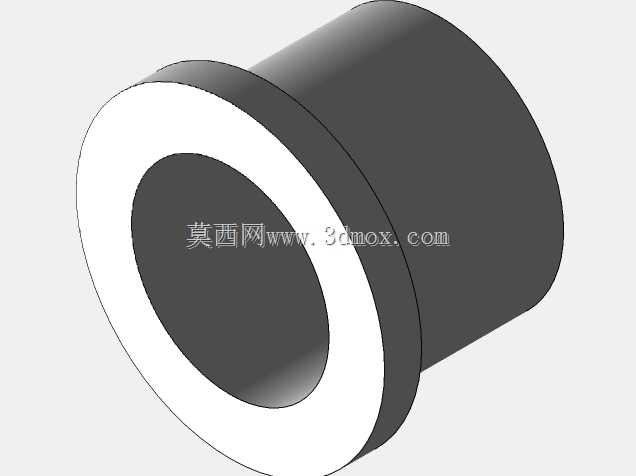

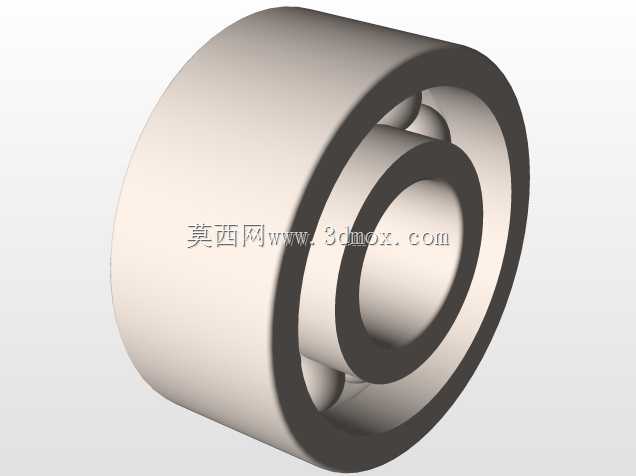

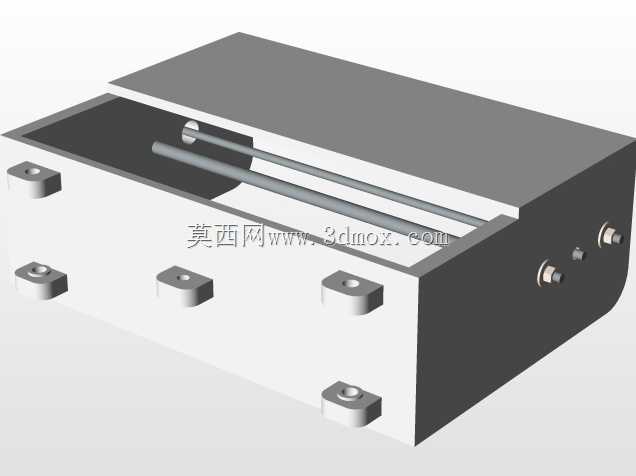

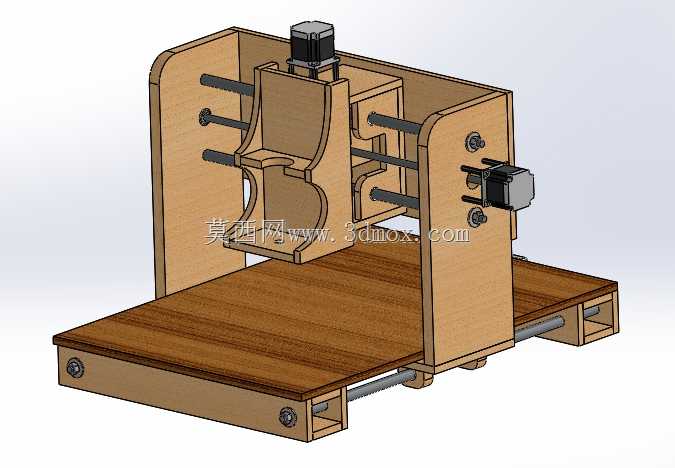

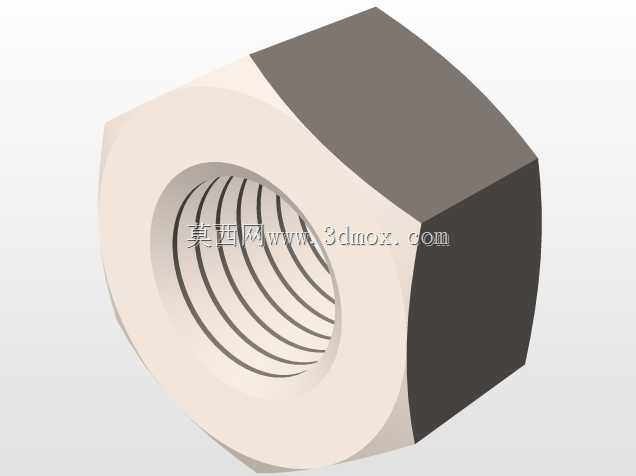

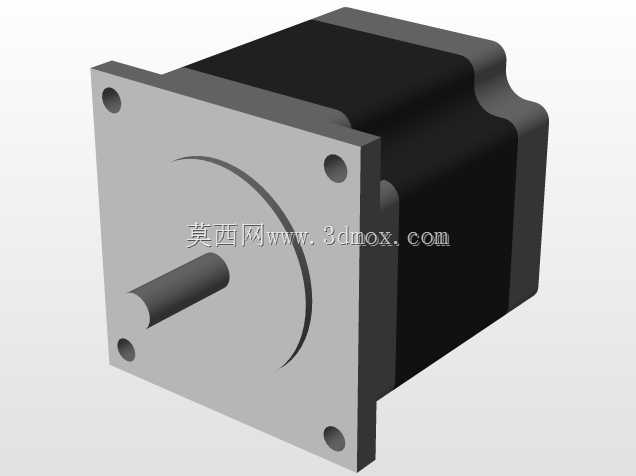

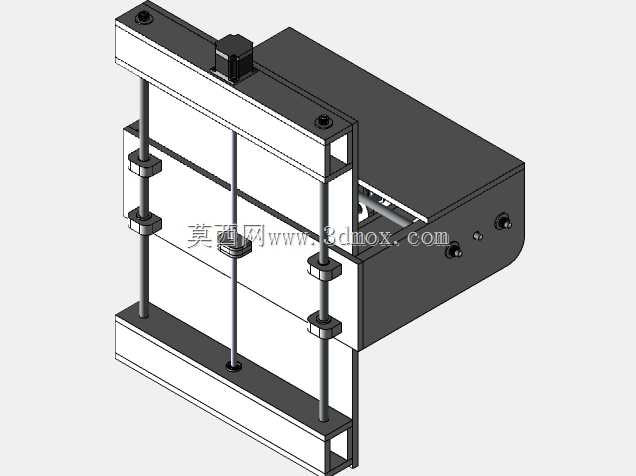

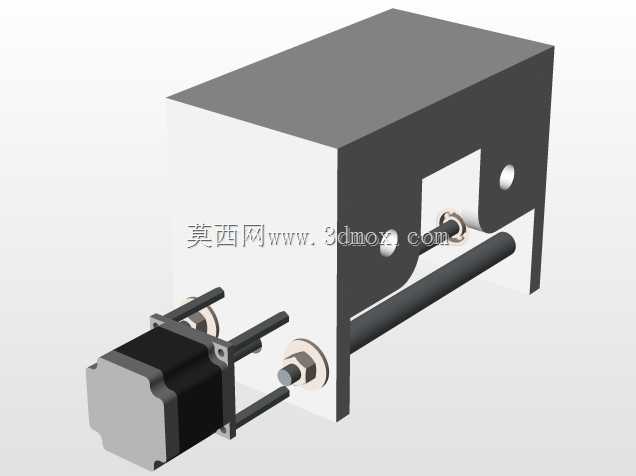

这款设备主要面向电子爱好者、小批量打样场景，解决传统PCB制作流程中化学蚀刻污染大、外协打样周期长的痛点，可在桌面空间内完成覆铜板的铣削、钻孔、刻线作业，直接产出可焊接使用的印刷电路板，适配单双面覆铜板的小批量试制需求，也可用于薄亚克力、软金属片的浅雕加工。设备采用层压木质板材作为机架主体，通过光轴导轨搭配滑块实现XYZ三个轴向的运动导向，Z轴搭载高速旋转的加工主轴，X、Y轴分别负责横向与纵向的进给传动，步进电机通过联轴器直接连接传动丝杆，传动间隙小，进给精度可满足常规线路板0.2mm线宽的加工要求。设计阶段优先考虑了桌面使用的空间边界，整体底座尺寸控制在常规书桌可容纳的范围，机架采用拼装式结构，所有板材零件可通过激光切割加工成型，降低自制门槛，走线槽集成在底座侧边，避免加工过程中铜屑、切屑刮擦线缆。建模过程中先搭建整体运动行程框架，确定XYZ三个方向的有效加工范围，再依次绘制两侧立板、Z轴滑台、主轴固定座的零件结构，装配阶段先预装导轨与丝杆组件验证运动无卡滞，再补充紧固件、电机安装位的细节，最后完成整体装配干涉检查，确保各轴向运动到极限位置时无零件碰撞。设备的工作台面采用平整密度板作为加工承载面，可通过双面胶或夹具固定待加工板材，主轴高度调节范围适配不同厚度的覆铜板装夹需求，传动光轴两端通过紧定螺钉固定在机架立板上，装配时可通过调节螺钉预紧量消除导轨晃动，步进电机的安装座预留了位置调整余量，方便张紧传动结构消除回程间隙。实际使用时可匹配常规的PCB铣刀、钻头，加工过程中通过控制进给速度避免断刀，木质机架的阻尼特性可一定程度吸收主轴高速转动产生的振动，减少加工表面的振纹，整体结构无需复杂的金属切削加工即可完成组装，适合个人工作室、电子实验室的小批量PCB快速打样场景，相比大型工业雕刻机占用空间更小，采购与自制成本更低，完全满足非量产级的线路板加工需求。
