工业安全联锁用气动控制柜结构设计

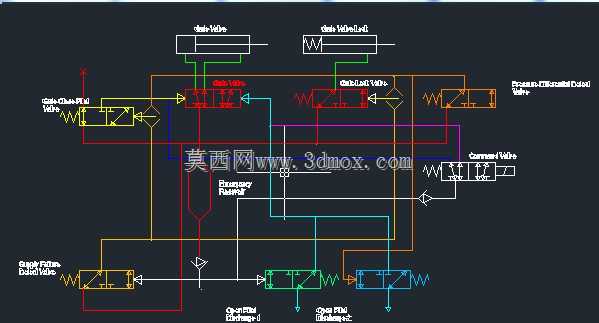

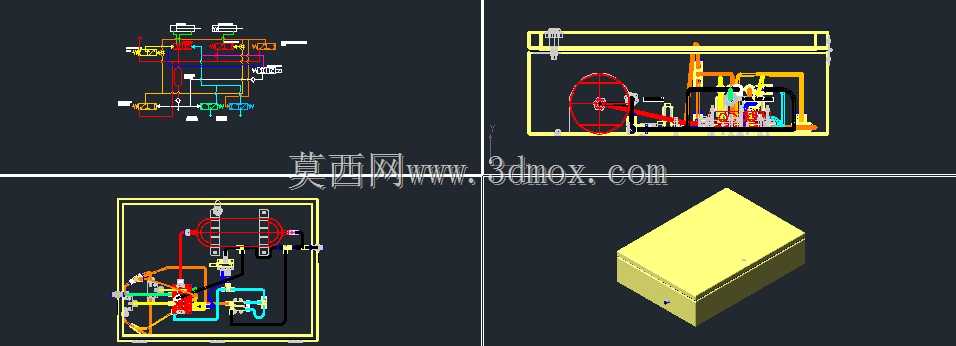

在化工、冶金这类存在气源波动风险的工业生产场景中，气动执行机构的安全联锁一直是现场运维的核心关注点，不少涉及易燃易爆介质的工位，一旦出现气源故障、压差失衡，执行机构误动作很容易引发物料泄漏、设备卡滞甚至安全事故，这款气动控制柜正是针对这类纯气动安全联锁需求开发的控制单元，完全依托气路逻辑实现联锁触发，无需依赖PLC编程与备用电源供电，避免了电控系统在强电磁、防爆场景下的适配难题。从结构设计来看，这款柜体采用封闭式薄钢板折弯焊接成型，整体为规整长方体结构，上盖与下箱体采用扣合式密封结构，接缝处预留密封胶条安装槽，可满足车间常规防尘防溅要求，柜体底部预留气路接口开孔与线缆引出槽，安装时可直接通过柜体背部的挂装孔固定在车间立柱或设备侧壁，安装边界预留足够的管路弯折空间，避免气路软管出现过度弯折导致的气阻增大问题。内部气路逻辑设计围绕三类核心工况展开：当主气源压力低于设定阈值时，气路会自动触发延时气容回路，给执行机构预留足够的复位缓冲时间，避免执行机构瞬间失压导致的工位急停冲击；当回路中两个压差检测点检测到压差超出设定范围时，气控阀会快速换向，驱动执行机构伸出并触发气路锁止机构，将执行机构锁定在安全位置，避免外力扰动导致的位置偏移；当主电源中断时，气路会自动切断执行机构的供气回路，保持执行机构当前锁止状态，只有手动触发复位阀才能解除锁止，避免误操作。设计过程中特意优化了内部气路元件的排布，将压差检测阀、延时气容、锁止阀按气路流向分层布置，既减少了气路连接管的长度，降低气路延迟，也预留了足够的手动操作空间，日常运维时无需拆解全部柜体即可完成阀件的调试与更换，柜体上盖采用快拆式卡扣固定，无需专用工具即可打开上盖完成内部元件检修，适配车间现场快速运维的需求。
