挤压铝散热外壳分体组装结构设计

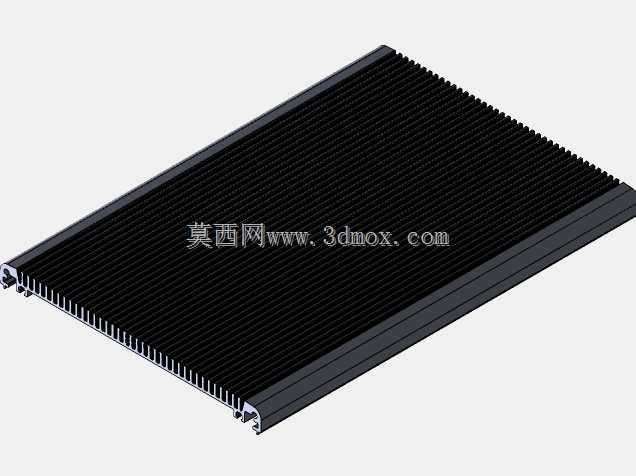

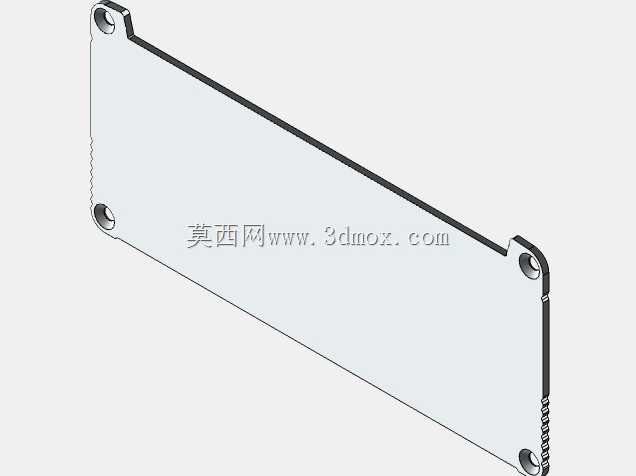

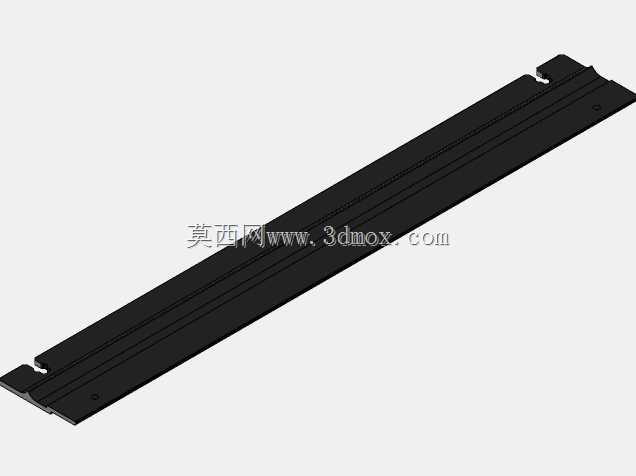

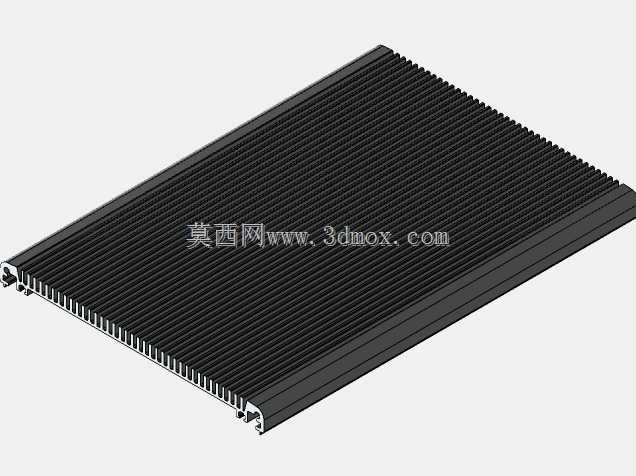

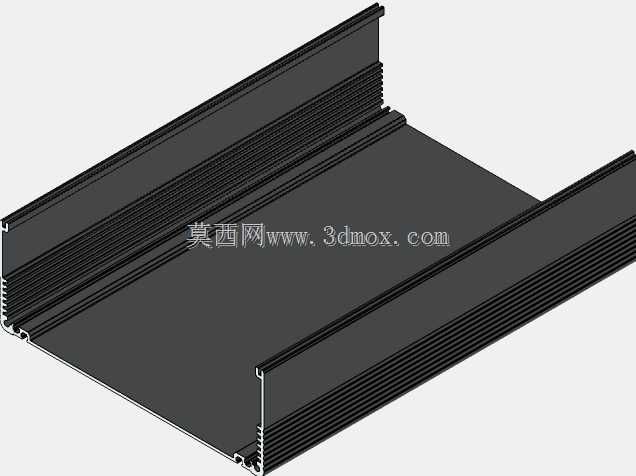

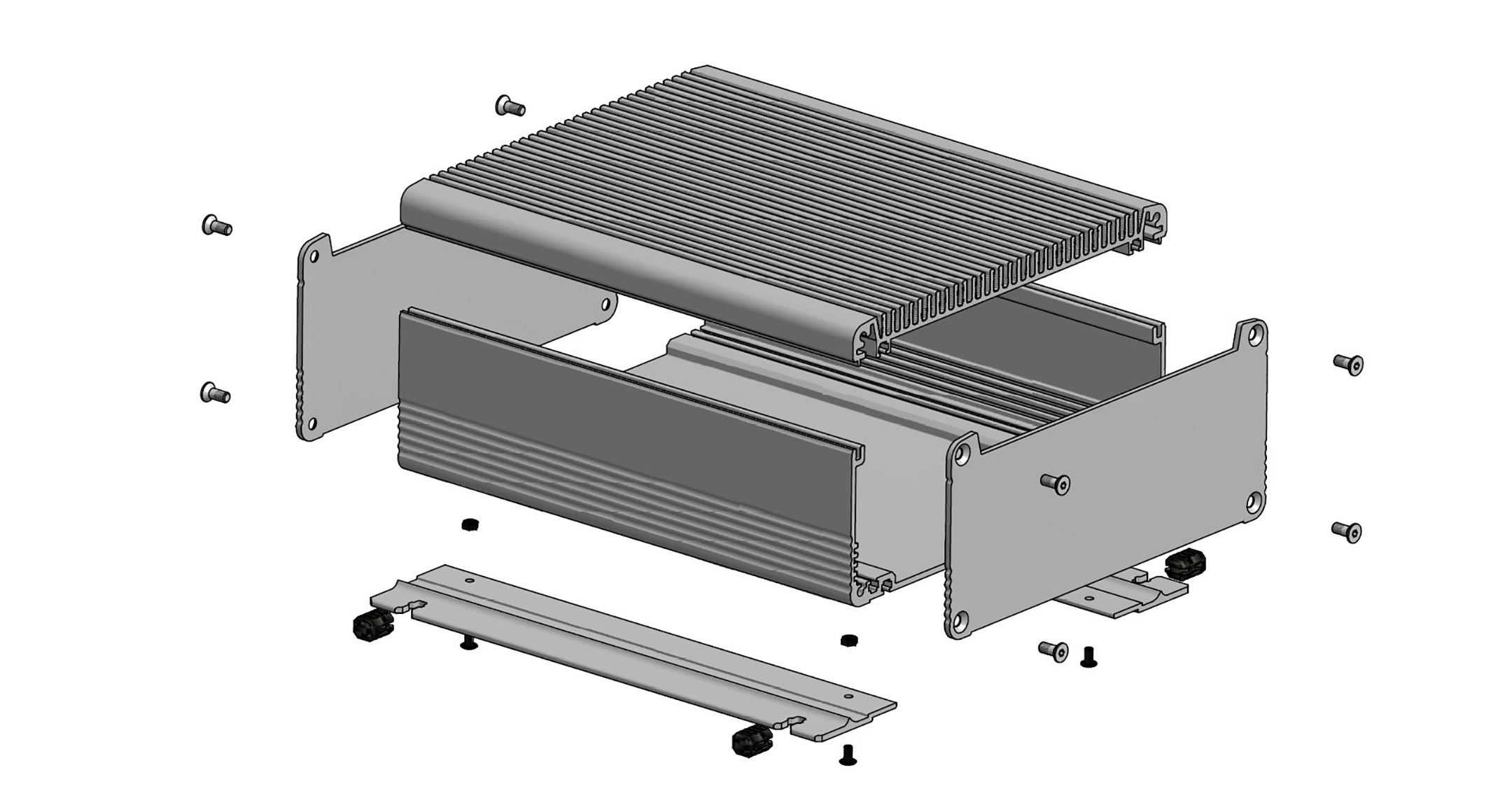

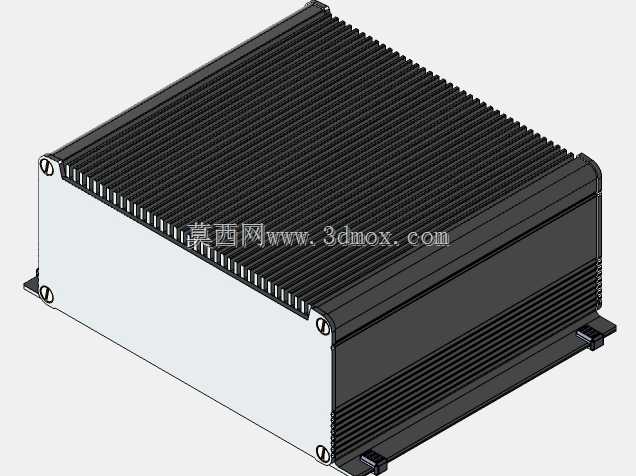

这款分体式挤压铝壳体，主要面向小功率音频放大器、桌面级PC电源模块这类需要兼顾散热与电磁屏蔽的电子设备做防护承载，日常选型时经常碰到内置PCB板尺寸固定、需要预留外接端子开孔位的场景，这款壳体的拆分结构刚好能适配这类灵活改型需求。从结构拆分来看，整个壳体分为上下挤压成型的铝制槽体、两端端板、底部盖板几部分，主壳体采用铝型材挤压工艺一次成型，外表面密布平行散热鳍片，鳍片高度与间距经过匹配，在自然对流条件下能快速将内部功率器件产生的热量传导到外表面散出，不需要额外加装散热风扇就能满足小功率设备的温升要求，适合对噪音有要求的桌面音频设备、嵌入式工控模块使用。设计时采用无焊接组装思路，所有部件通过配套的自攻螺丝完成紧固，两端端板预留了安装耳位，安装耳上开有通孔，既可以通过通孔将整个壳体固定在设备机架上，也能在端板上按需开孔布置电源接口、信号输入输出端子，不需要破坏主型材的结构强度。底部盖板采用平板式挤压铝件，和下槽体的卡槽配合，组装时顺着槽位滑入后再用螺丝锁紧，既可以对壳体底部做封闭防护，也能在需要维护内部器件时快速拆卸，不需要拆解整个壳体的连接结构。安装边界方面，主型材的截面尺寸适配常规宽度的PCB安装需求，内部预留了螺丝柱位，可以直接将PCB板通过铜柱固定在壳体内腔的凸台上，不需要额外做安装支架，端板的安装耳突出壳体主体一定距离，固定时不会和壳体侧面的散热鳍片产生干涉，配套的螺丝长度经过匹配，锁紧后不会突出壳体外表面，避免安装时刮擦周边器件。壳体的拼接缝隙控制在合理范围，铝材质本身的导电特性可以形成连续的电磁屏蔽层，能减少内部电路对外的电磁辐射，也能阻挡外界电磁信号对内部放大电路的干扰，对于音频放大器这类对电磁干扰敏感的设备来说，这个结构特性刚好匹配使用需求。挤压成型的铝壳表面自带氧化层，不需要额外做表面喷涂处理就能具备基础的防腐蚀能力，在常规室内工控、消费电子使用环境下能长期保持结构稳定，不会出现锈蚀掉漆的问题。
