大倾角散料输送桁架式皮带机结构

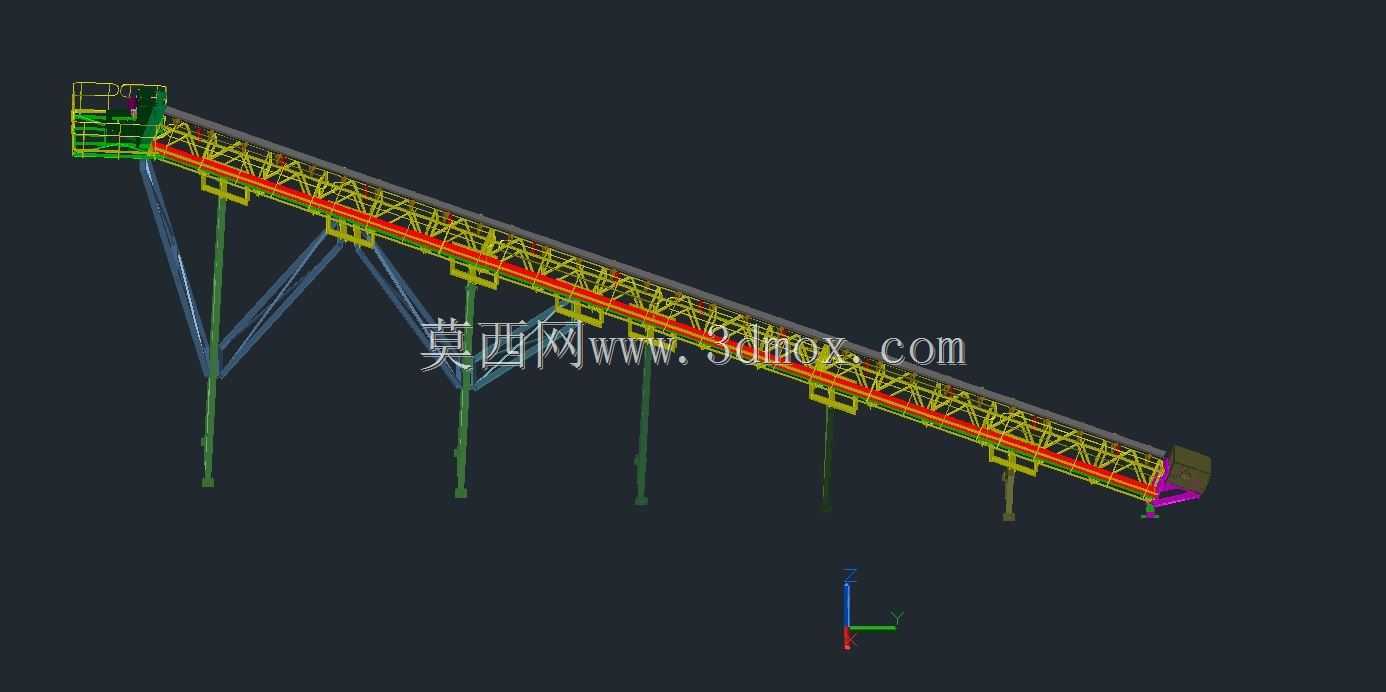

这套倾斜布置的散料输送设备，主要面向农业产区粮食转运、工矿企业散状物料短距离爬坡输送场景，可完成颗粒状、小块状物料从低位到高位的连续转运作业，适配蚕豆、谷物、砂石碎料等流动性较好的散料输送需求，在粮食收储点、小型选矿厂、建材加工场站都有广泛的适配空间。设备整体采用桁架式主体框架，沿输送方向设置多组独立落地支腿，支腿与地面基础通过地脚螺栓连接固定，不同位置支腿高度随输送倾角渐变，保证输送槽体全程保持稳定的倾斜角度，支腿之间额外设置斜向拉筋形成三角稳定结构，抵消皮带运行过程中产生的纵向振动与横向摆动力，避免长距离输送过程中框架出现挠度变形。设计阶段优先考虑现场安装的便捷性，整体框架采用分段模块化设计，每段桁架长度控制在常规运输车辆可装载的尺寸范围内，现场安装时仅需通过法兰连接板完成段间拼接，不需要在现场进行大量焊接作业，降低现场安装的施工难度与周期。输送面采用槽型托辊组承托皮带，槽型结构可增大皮带与物料的接触面积，避免倾斜输送过程中物料出现下滑撒漏，上分支托辊按等间距排布，下分支设置平行托辊承托回程皮带，头尾两端分别设置驱动滚筒与改向滚筒，头部卸料端设置清扫器刮除皮带表面粘附的物料碎屑，尾部设置张紧装置调节皮带张紧度，补偿皮带长期运行产生的蠕变伸长量。设备两侧沿桁架全长设置防护走台与护栏，方便运维人员定期检查托辊运转状态、更换磨损部件，头部驱动位置预留电机减速机的安装空间，可根据现场输送量需求匹配对应功率的驱动单元，安装时需注意头尾滚筒的中心同轴度偏差控制在允许范围内，避免皮带运行过程中出现跑偏现象，支腿安装时需保证各支撑点的水平度偏差符合安装规范，防止框架受额外附加应力影响结构使用寿命。
