木材工业用间隙斗式输送提升结构

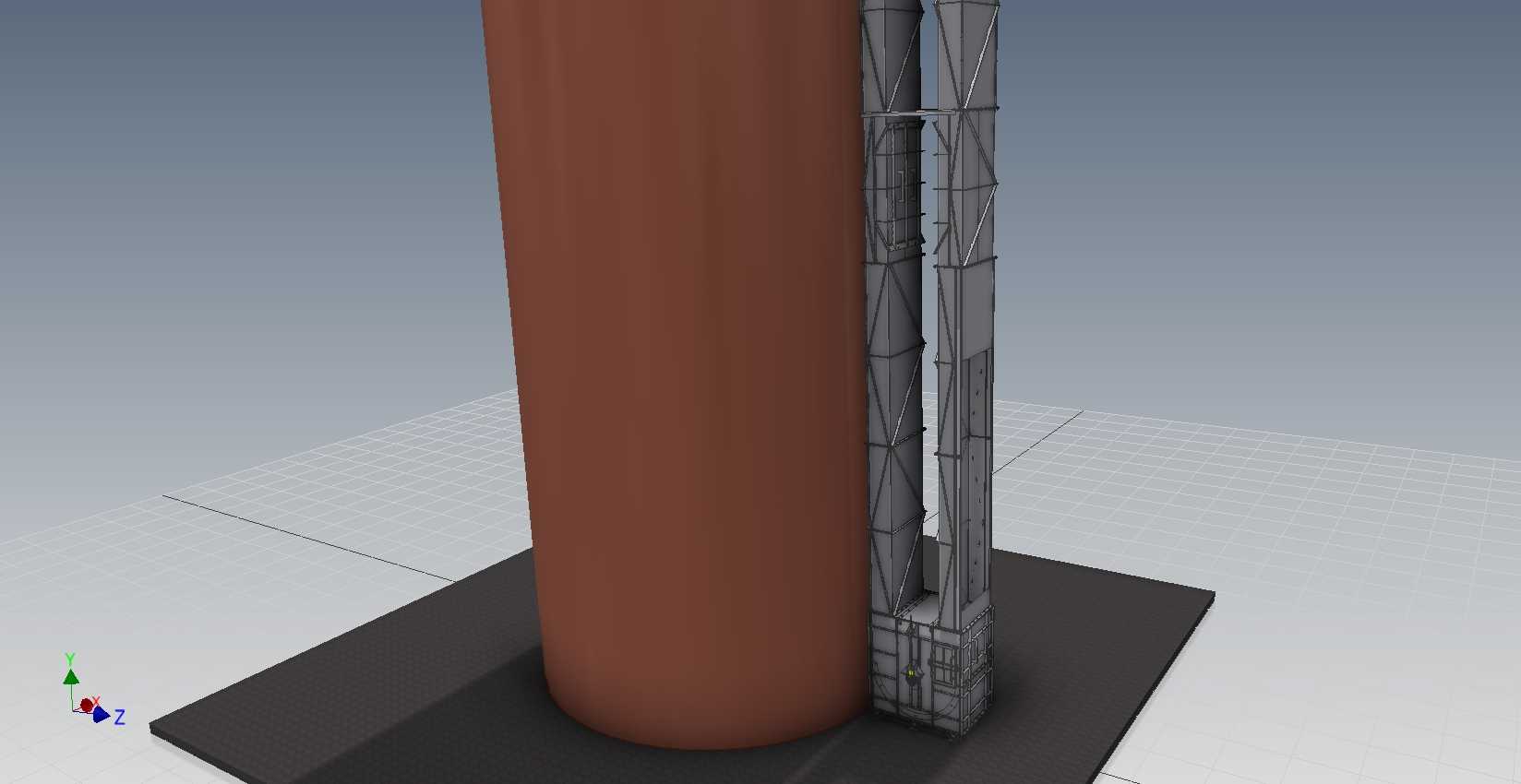

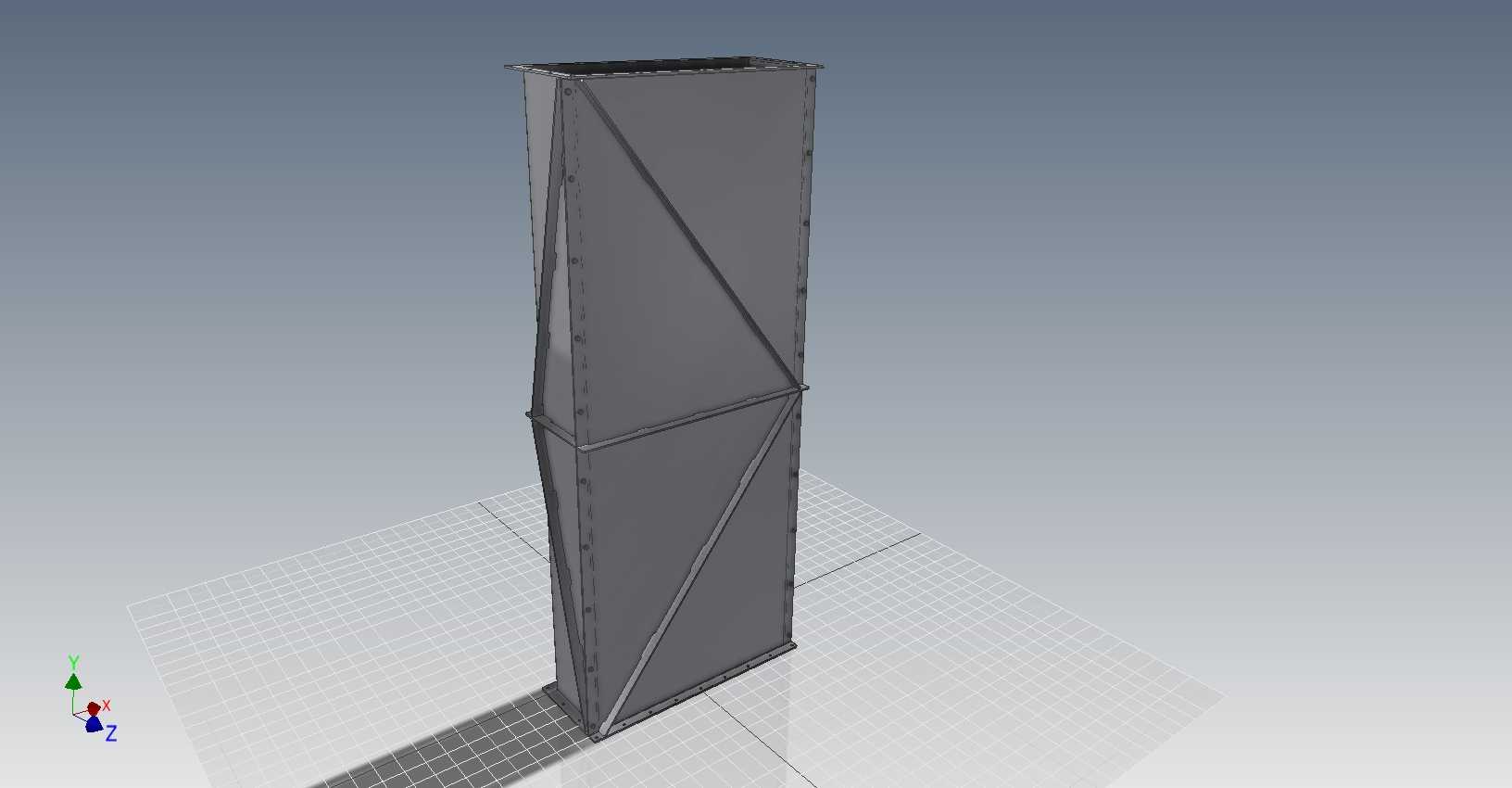

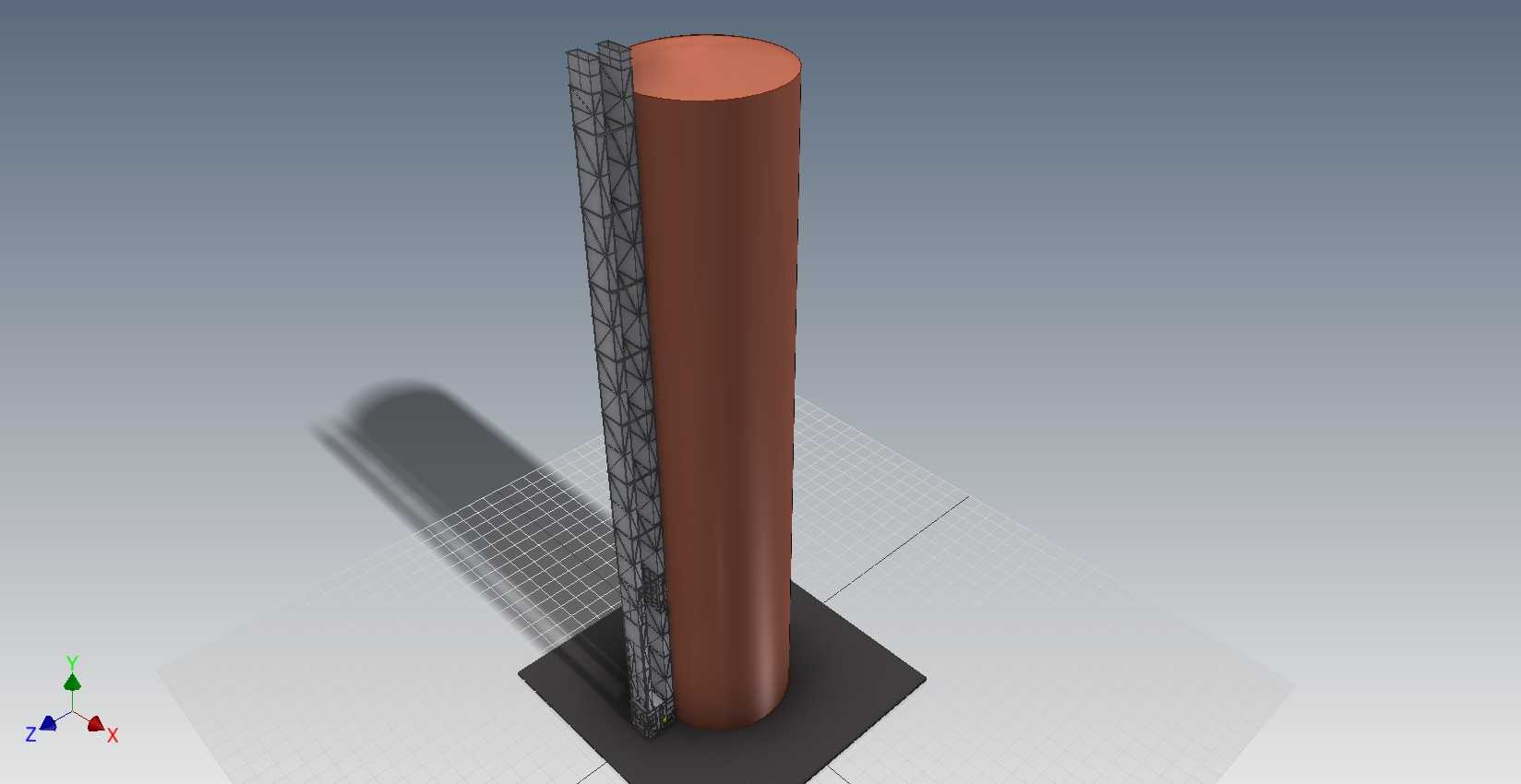

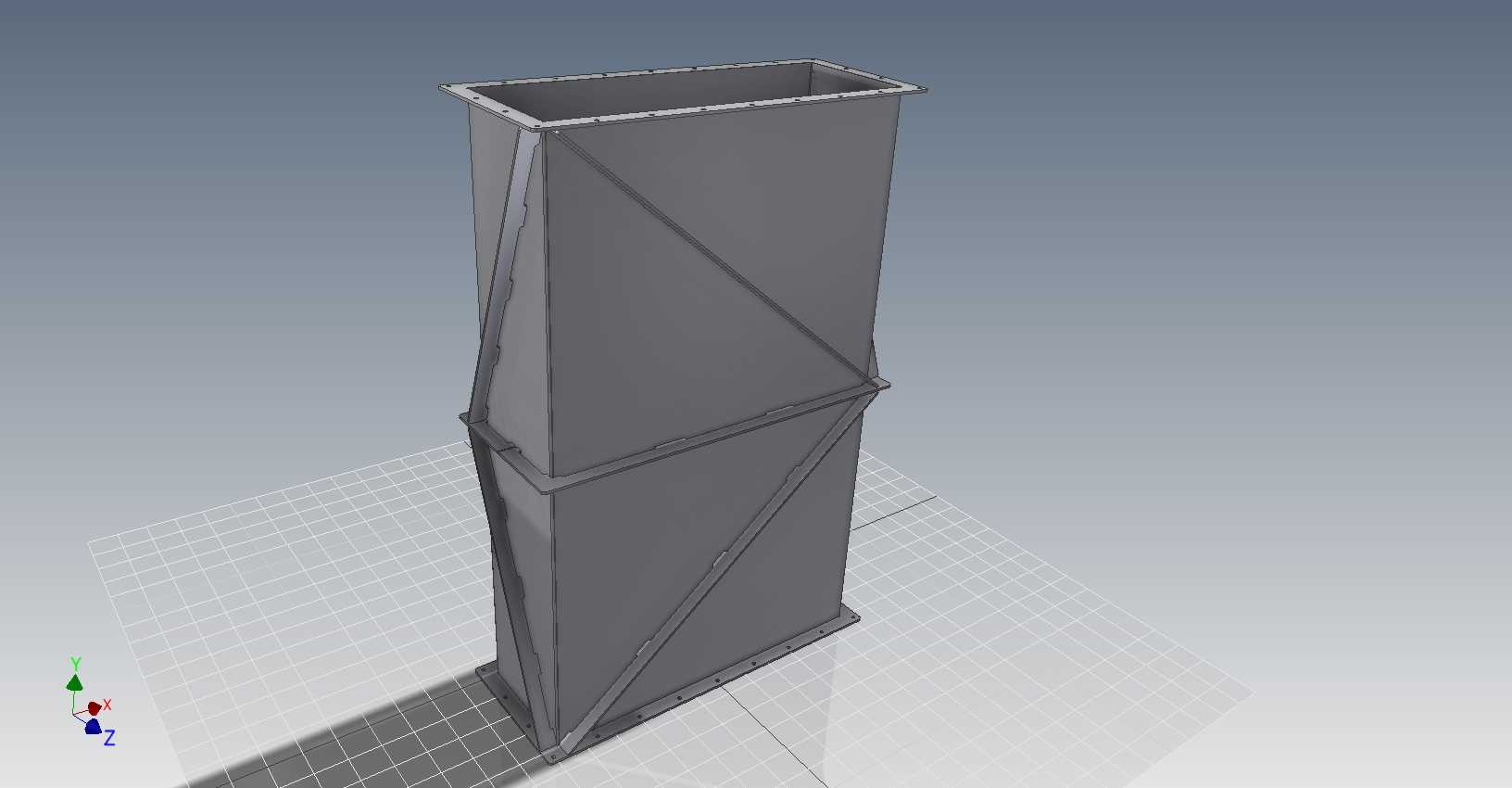

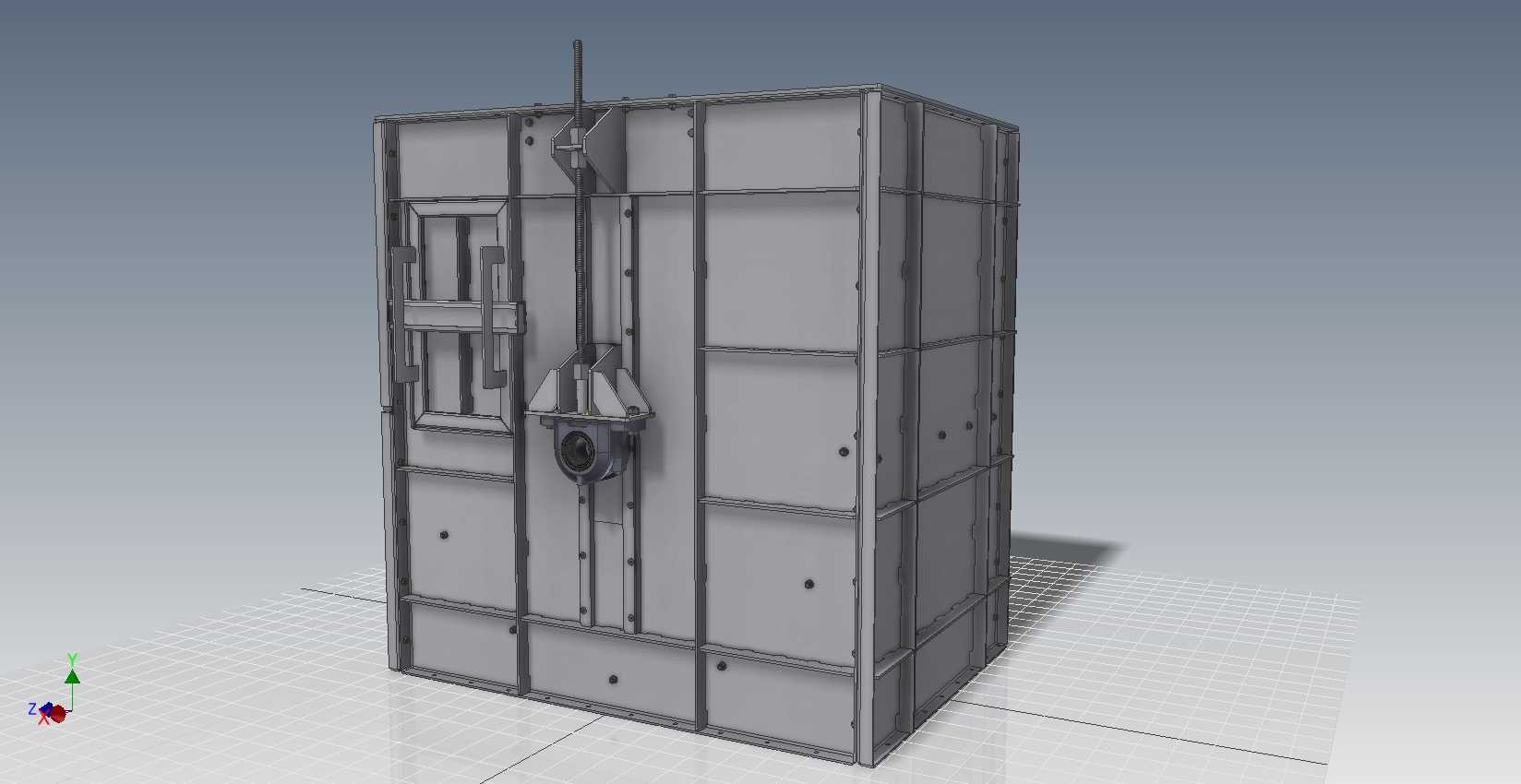

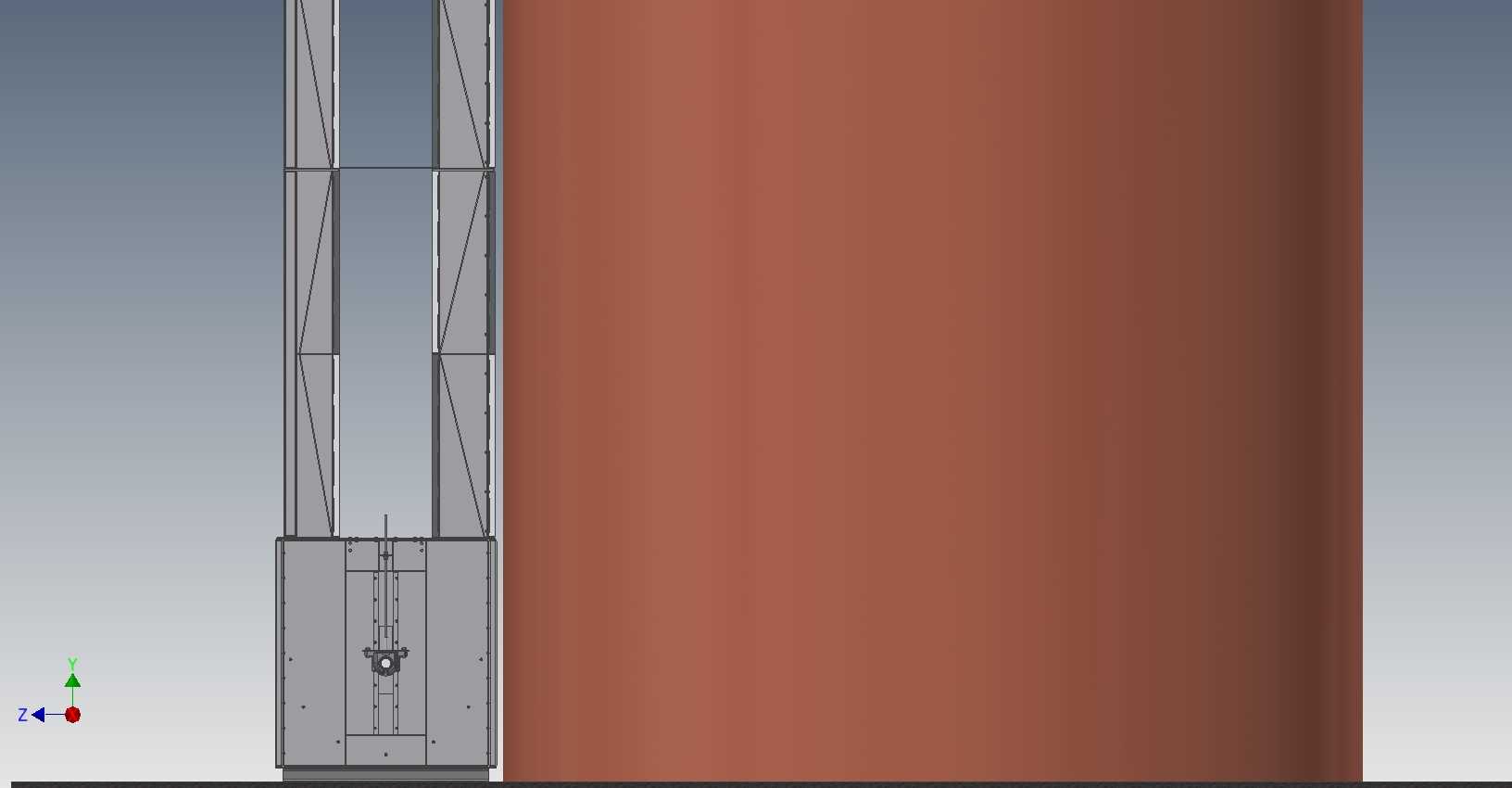

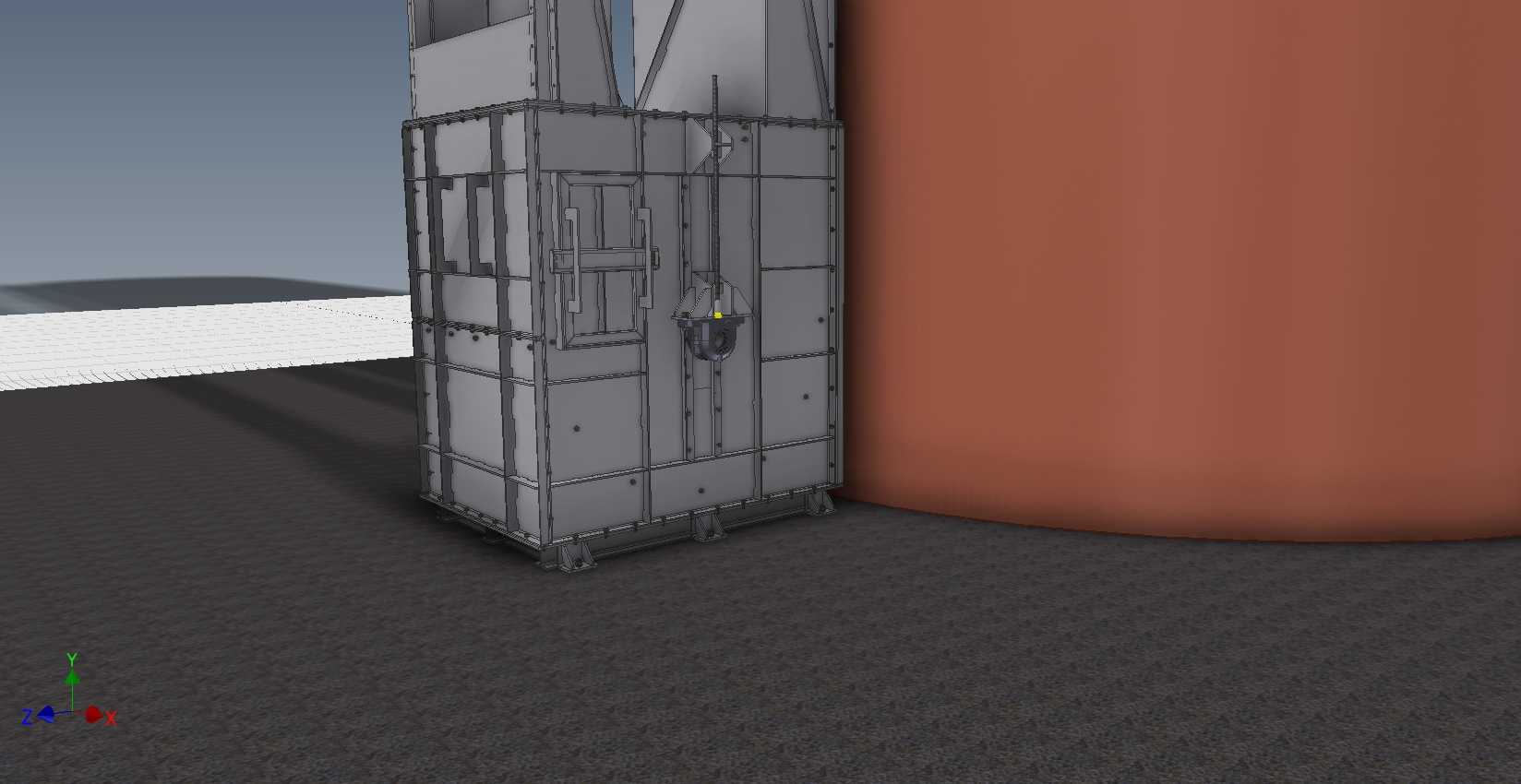

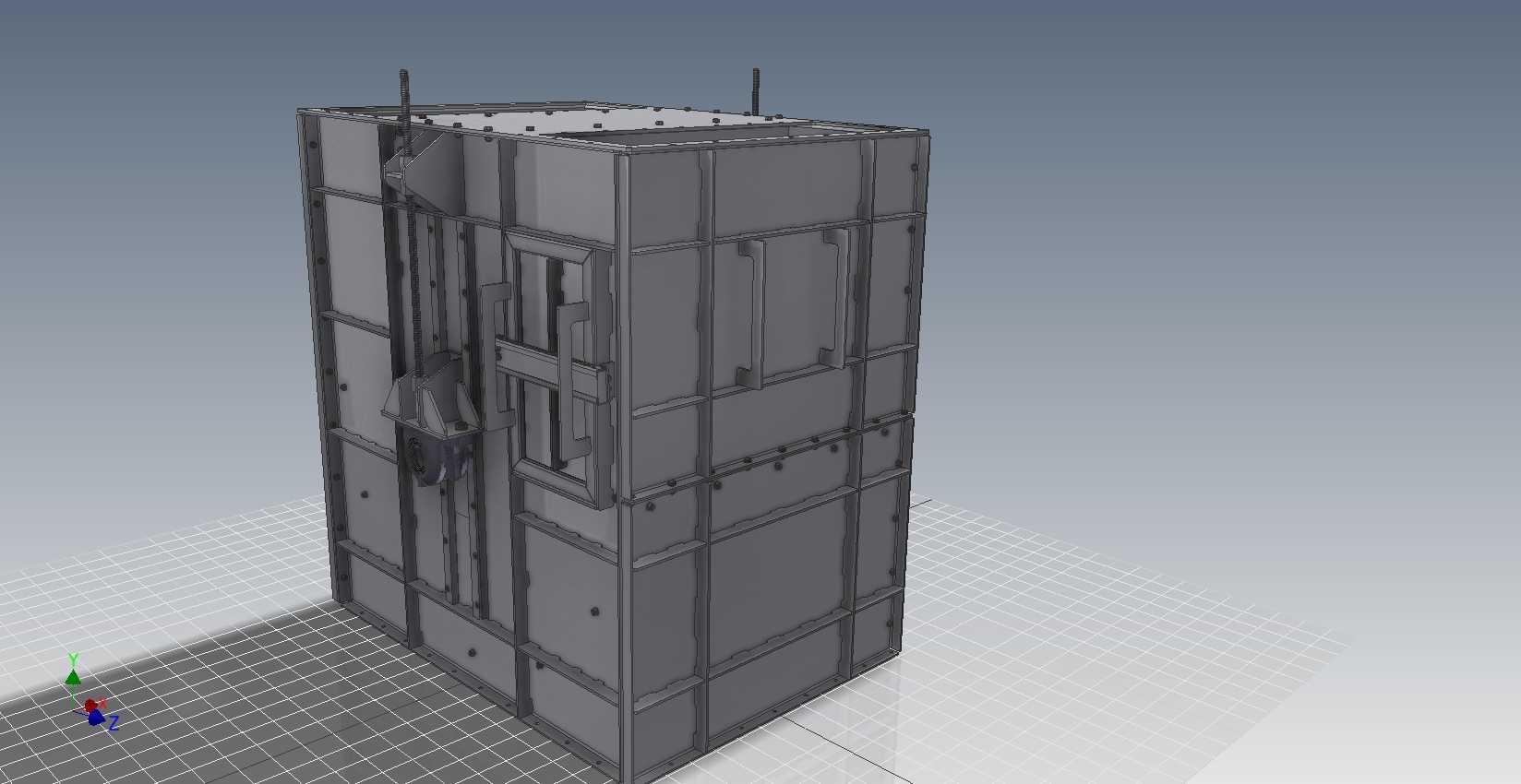

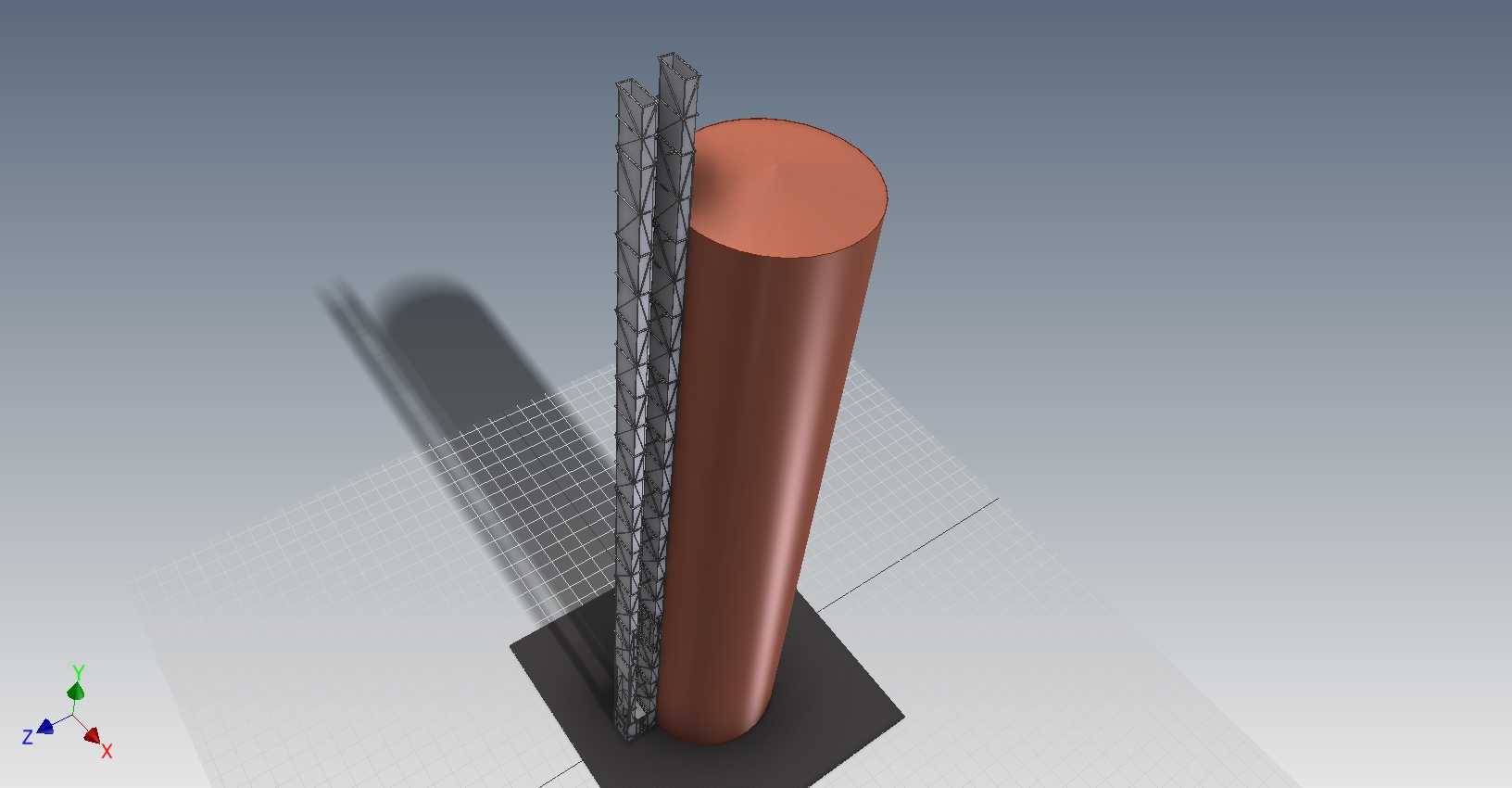

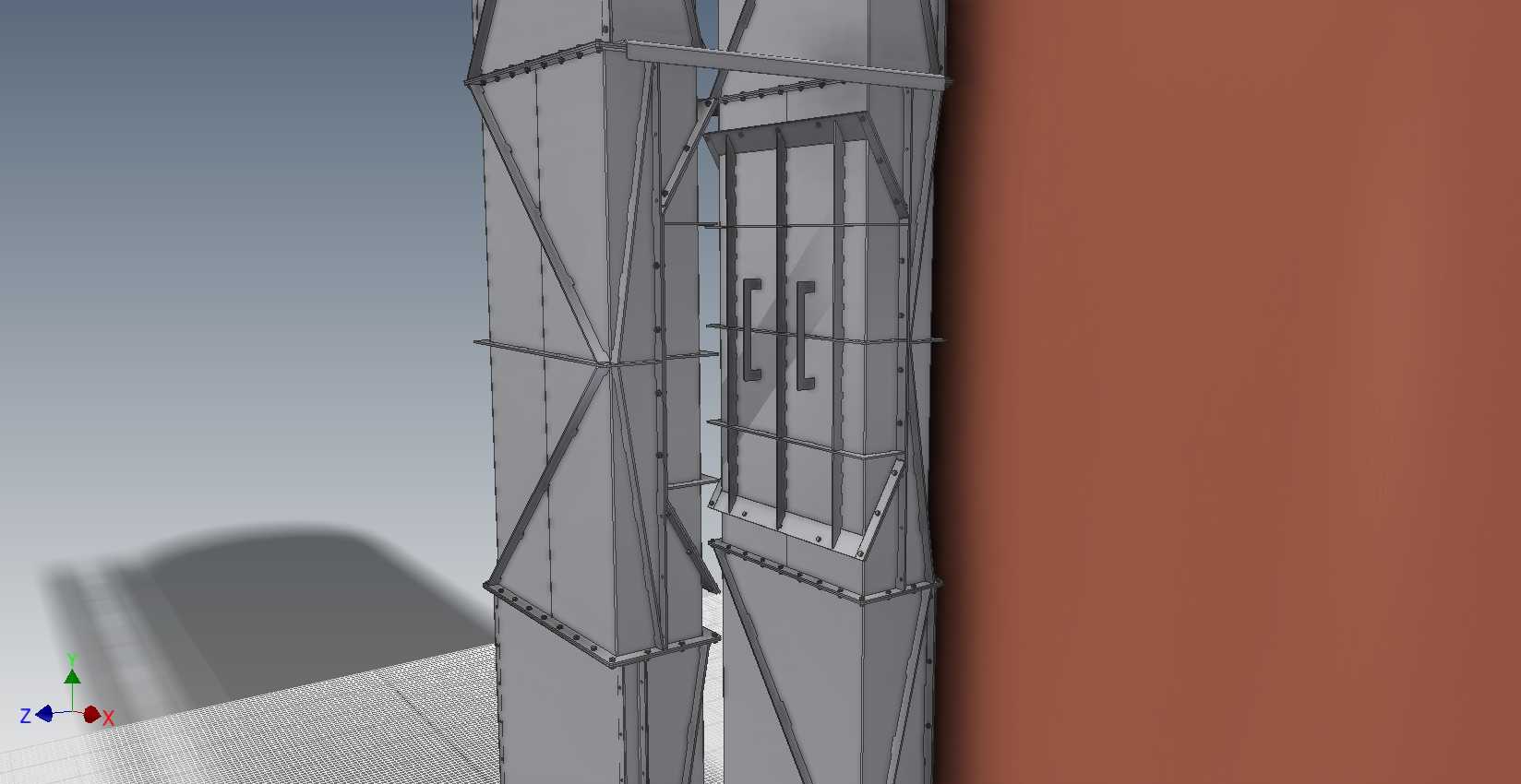

这款立式间隙斗式输送结构，主要面向木材加工生产场景设计，适配人造板生产线、制材车间的散碎木料、木片、锯末等物料的垂直提升输送需求，可衔接下方出料工位与上方料仓、筛分设备或下一道加工工序的进料口，解决车间内垂直空间的物料转运问题，避免传统倾斜输送设备占用过多横向厂区面积的痛点。从结构设计来看，整体采用立式薄型箱体布局，外壳采用分段式钣金拼接结构，外部设置斜向加强筋提升箱体整体刚性，避免长距离垂直输送过程中箱体受物料冲击、设备运行振动产生形变，分段式的壳体设计也方便车间内的分段吊装与后期维护拆解，无需整体吊装即可完成局部磨损段的更换。设备采用间隙斗式输送逻辑，料斗按固定间距布置在牵引构件上，进料段可承接下方来料，料斗装料后随牵引构件沿箱体内部垂直上行，到达顶部卸料位置后依靠重力与离心力组合完成卸料，间隙式的布置方式可避免木料输送过程中出现堵料、卡料问题，尤其适配带有一定纤维性的木片、锯末类物料，不会像连续式输送结构那样容易出现物料缠绕、堆积的情况。安装边界方面，设备底部设置方形安装法兰，可直接通过膨胀螺栓固定在车间混凝土基础或钢架平台上，顶部出料口可根据对接设备的进料位置调整法兰朝向，整体横向占用面积极小，适合厂区内横向空间紧张、需要在设备间隙内布置垂直输送工位的场景，设备运行过程中外壳全封闭，可避免锯末类轻质物料在输送过程中飞散，改善车间生产环境。设计过程中针对木材加工车间粉尘大、物料带有一定纤维性的特点，内部牵引构件采用耐磨链式结构，避免皮带类牵引构件容易被木屑嵌入磨损、打滑的问题，箱体内部预留了检修口位置，可定期检查内部料斗磨损、牵引构件张紧情况，无需完全拆解壳体即可完成日常维护作业，料斗边缘做了折边加强处理，长期输送硬质木片、边角料时不易出现变形、撒料问题。
