商用车底盘积放式涂装输送线体结构

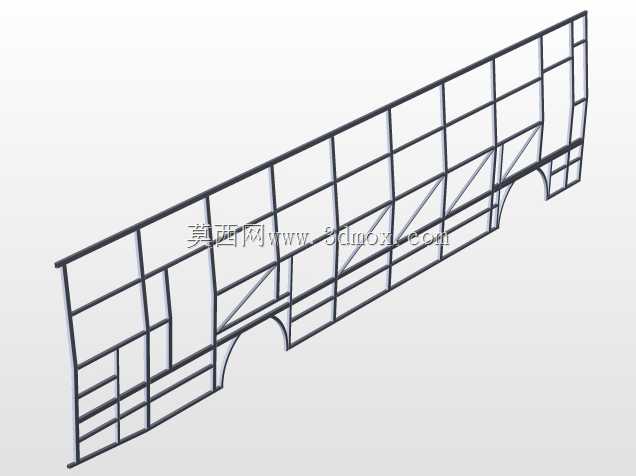

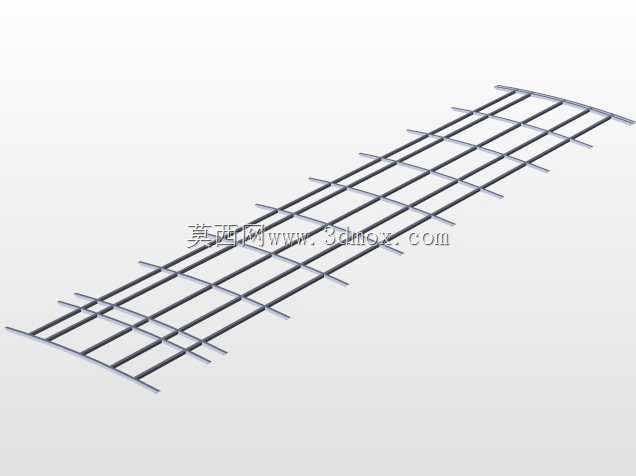

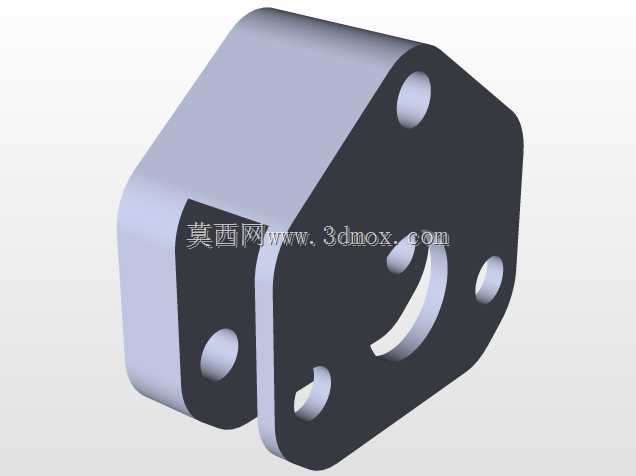

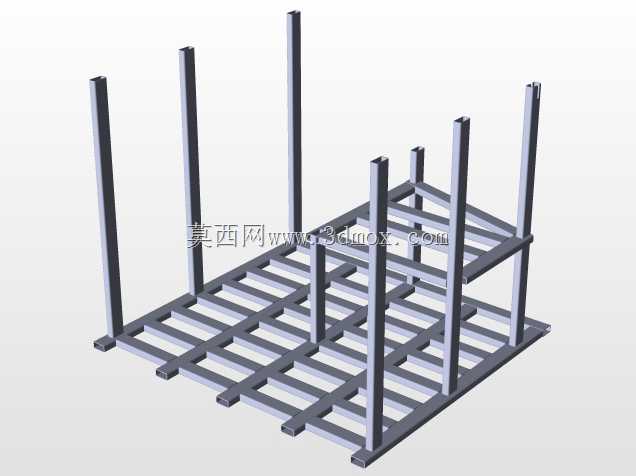

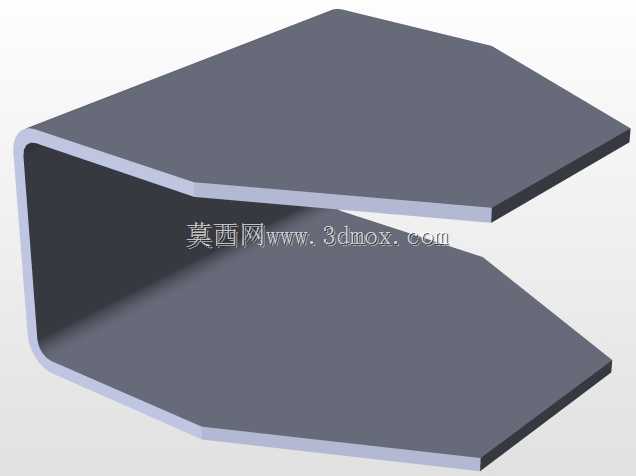

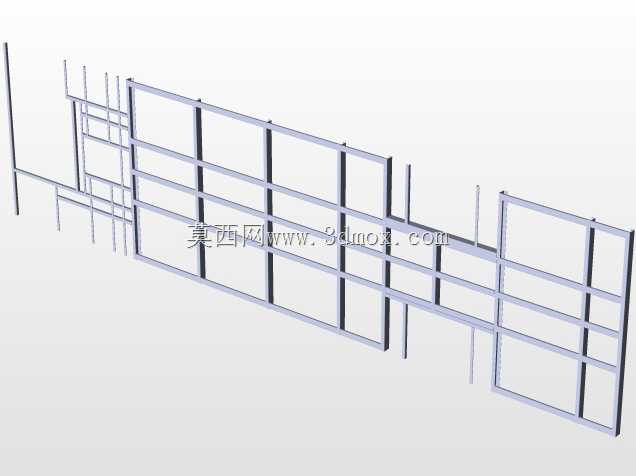

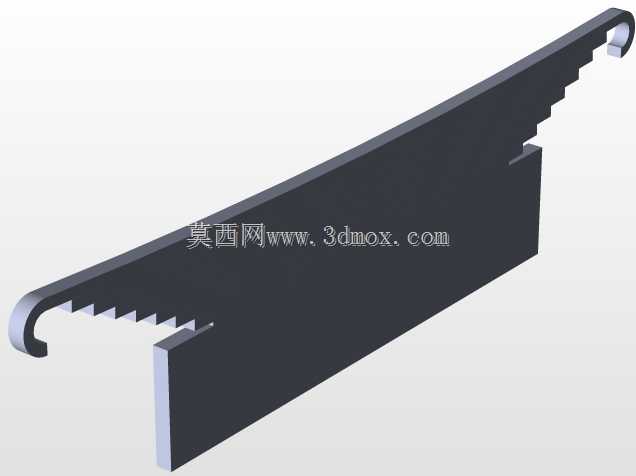

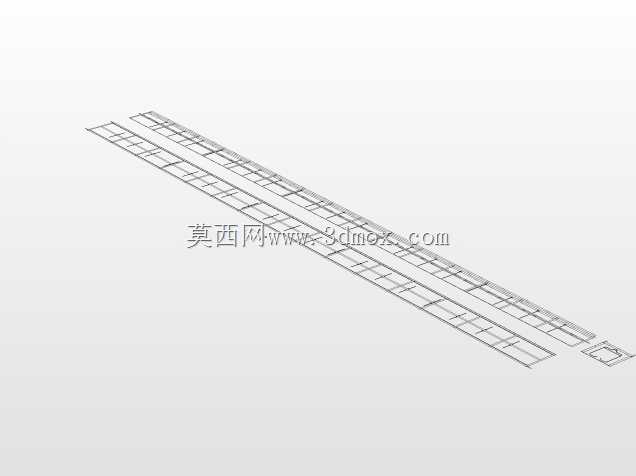

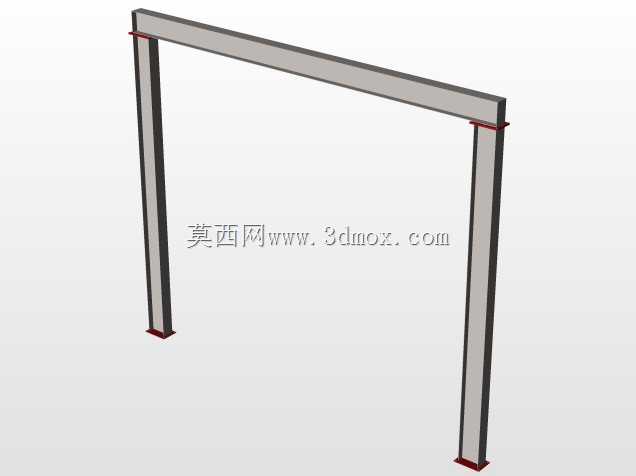

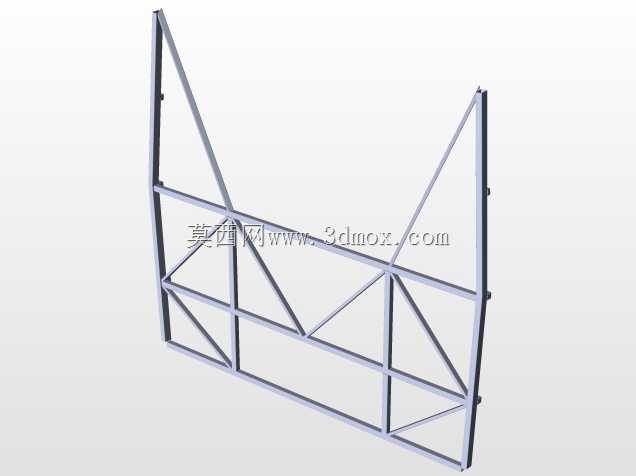

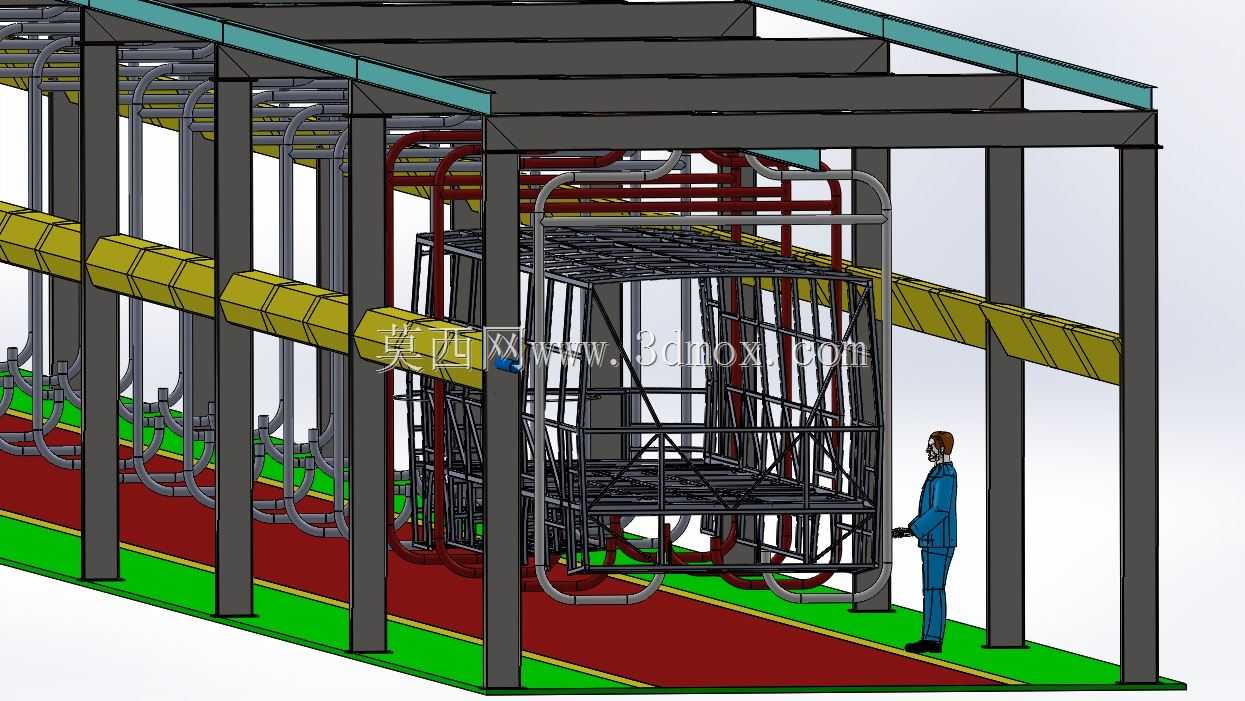

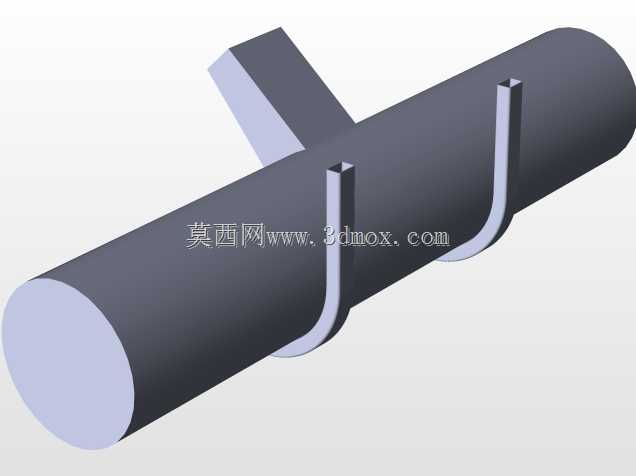

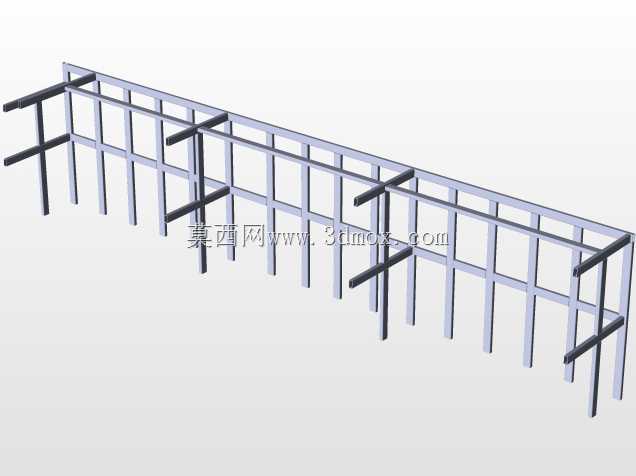

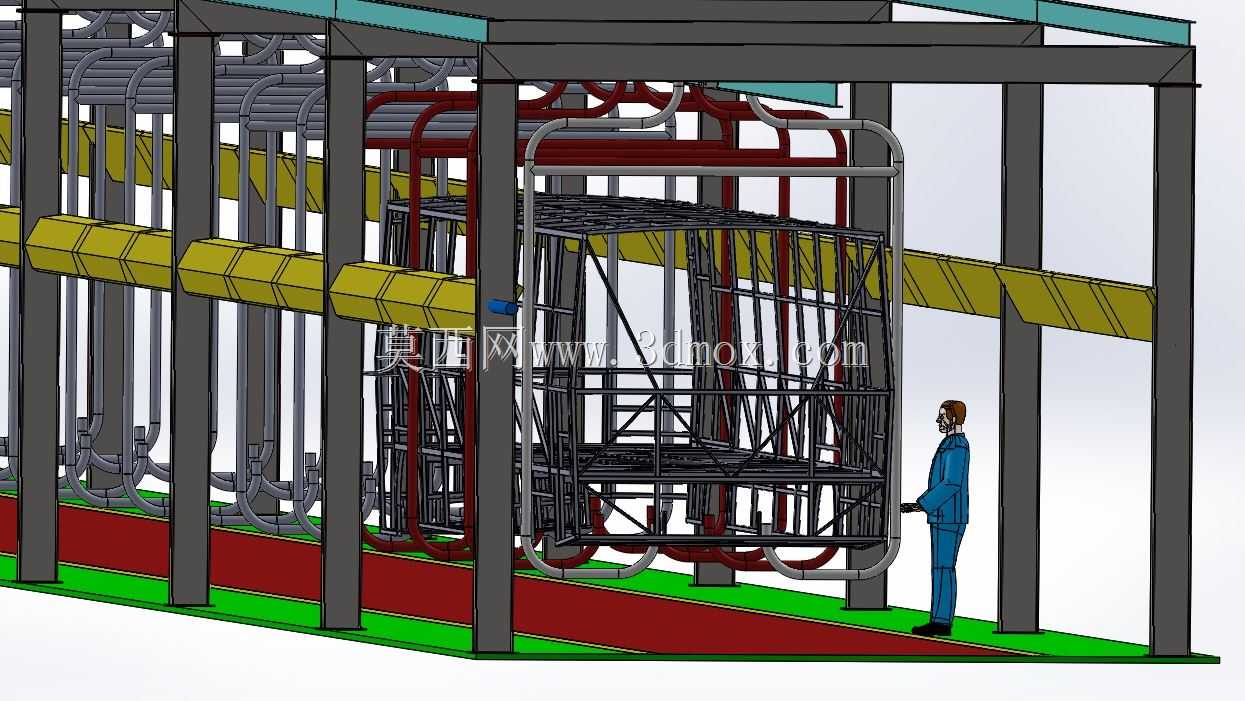

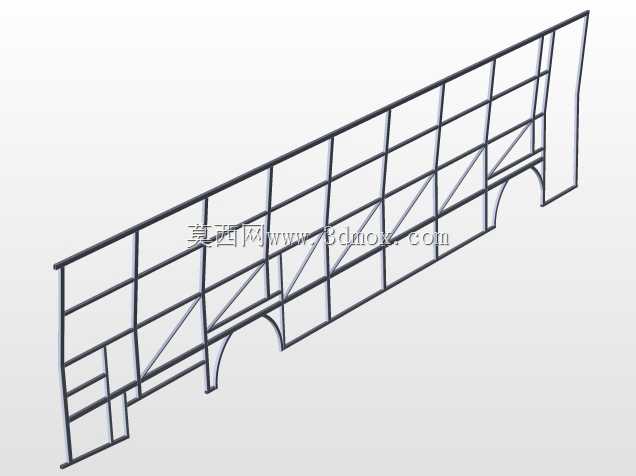

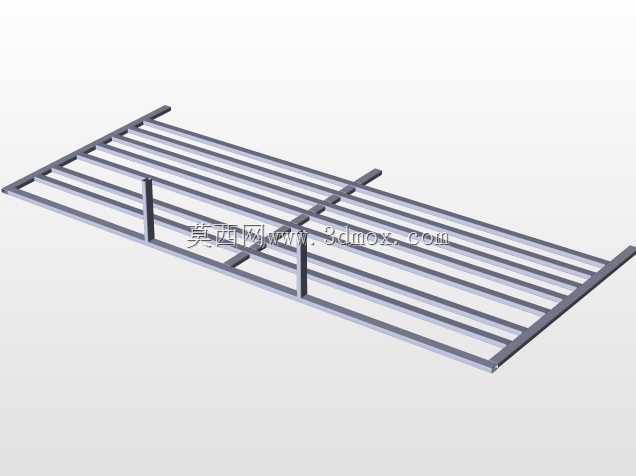

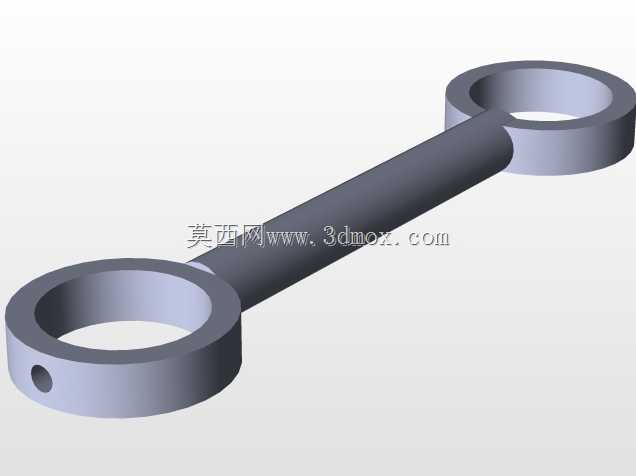

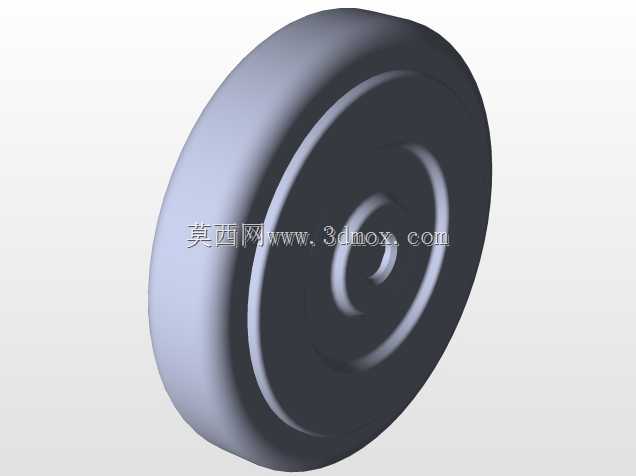

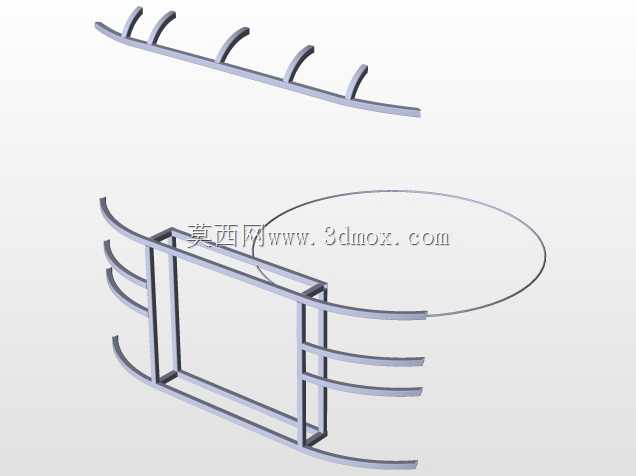

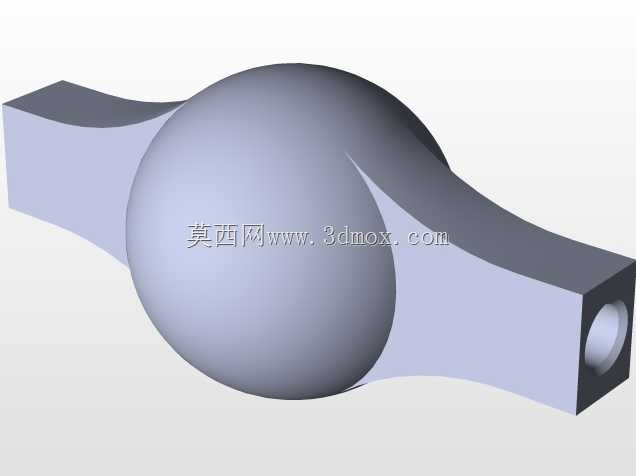

这套输送线体主要面向商用车整车制造环节的底盘工序段流转需求，适配客车、罐车、挂车等非承载式车身的底盘框架输送场景，可覆盖焊装后底盘总成转涂装、涂装后转总装的跨车间长距离输送，也可在单工序内作为工位间承载载体，满足底盘件喷涂、烘干、装配等多工序的节拍匹配要求。线体采用钢结构桁架作为主体承载框架，立柱沿输送路径两侧对称布置，顶部横梁铺设双轨积放输送轨道，轨道间距根据底盘框架的宽度做适配设计，可兼容宽度2.2米至2.8米、长度6米至13米的不同规格商用车底盘承载，单工位承载上限可满足8吨以内的底盘总成输送需求，桁架底部预留1.2米的人员操作通行空间，两侧可布置喷涂机械手、人工操作工位、烘干风嘴等配套工艺设备。设计阶段优先考虑了多车型混线生产的柔性需求，输送载具采用可调式吊点结构，吊点位置可根据不同底盘的悬置安装孔位做横向、纵向的位置调整，无需更换载具即可完成不同轴距、不同宽度底盘的挂载，减少换型时间；线体的输送速度可根据生产节拍做0-12m/min的无级调速，积放段可实现载具的定点停止与放行，工位间可设置缓存位，平衡不同工序的作业时间差，避免全线停线等待。线体的管路布置沿桁架立柱与横梁内侧走线，喷涂工序所需的涂料管路、压缩空气管路、烘干段的热风管路均集成在桁架结构内部，避免管路外露干涉输送路径，同时减少车间内的管线杂乱问题；输送轨道的转弯段做了圆弧过渡处理，转弯半径根据最大长度底盘的转弯轨迹做校核，避免底盘框架在转弯过程中与两侧桁架、设备发生碰撞，线体整体安装时需保证轨道的水平度偏差在千分之二以内，避免载具运行过程中出现卡滞、溜坡问题。从现场布局来看，线体两侧预留了0.8米的设备安装与维护通道，顶部桁架可兼做车间工艺管线的吊挂载体，无需额外搭建管线吊架，减少车间的钢结构投入；载具的升降段可实现底盘在不同高度工位的自动升降，适配喷涂工位的高位作业、装配工位的低位作业需求，无需额外配置升降台设备，压缩整线的设备投入成本。
