PCB制程标签切割作业工作站结构设计

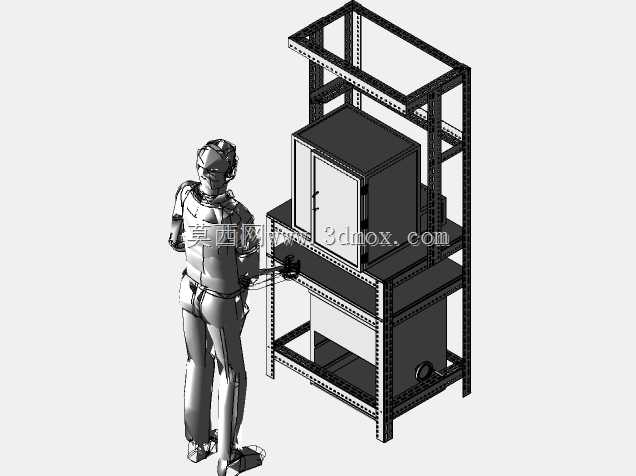

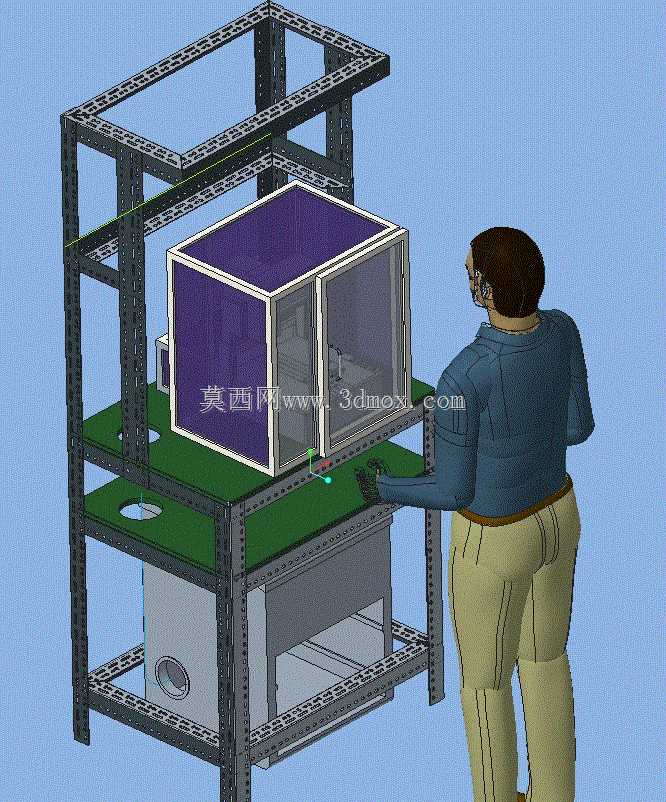

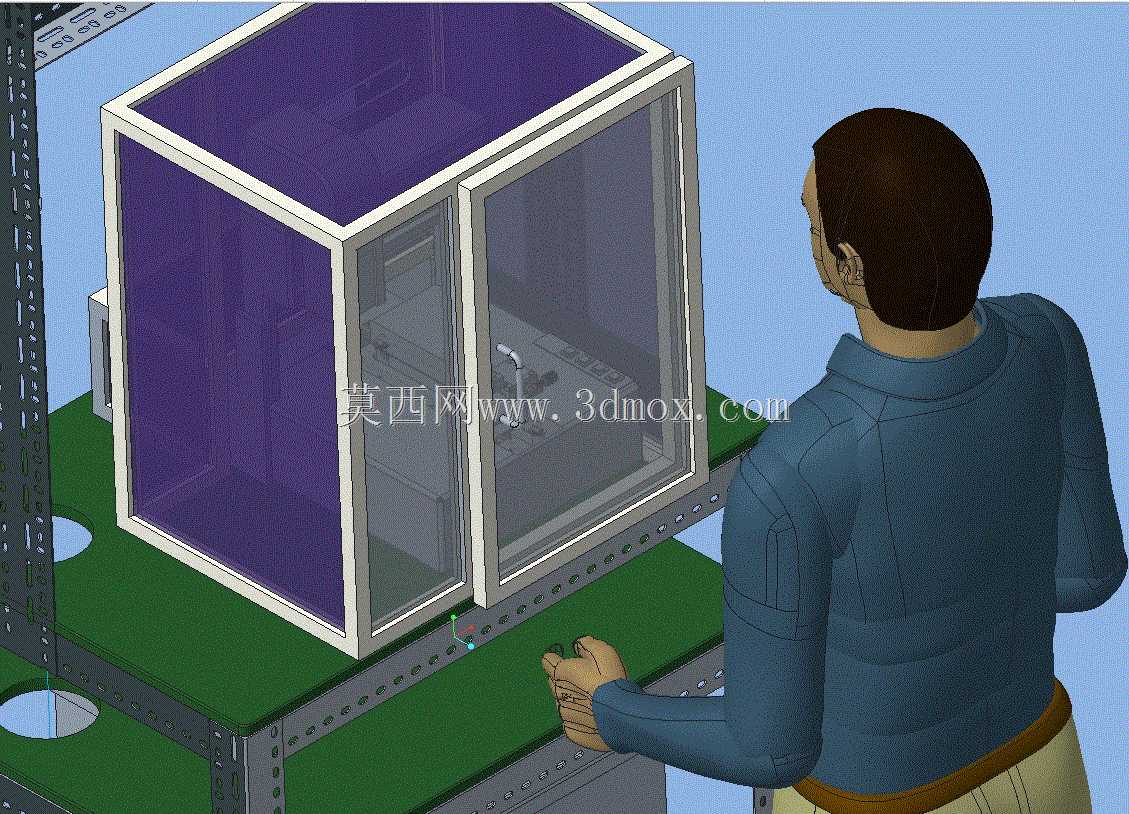

这套结构方案针对PCB生产后段的制程标签裁切作业场景设计，核心解决产线人工裁切标签精度差、对位偏移、作业防护不足的实际问题。设备主体采用铝型材搭建集成式机架，底部预留标准安装孔位，可直接固定在现有产线的防静电工作台面上，机架整体高度适配站立作业的人机工程要求，操作面距离地面高度控制在850mm至920mm区间，适配多数产线作业人员的操作习惯，无需额外调整现有产线的台面高度。设备上部设置双开透明防护柜体，柜体边框采用硬质铝合金型材拼接，视窗采用高透防静电亚克力板材，既可以完全遮挡裁切作业区域，防止裁切过程中产生的标签碎屑飞溅到作业区域外，也能让作业人员全程观察内部裁切机构的运行状态，及时发现标签卡滞、裁切错位等异常情况，防护柜体的开合处设置磁吸式定位结构，柜门开启后可自动吸附定位，方便日常对内部裁切组件进行清洁、更换耗材等维护操作。柜体下方的操作台面铺设防静电绿色胶皮，台面预留裁切工位的定位槽位，标签料带的导向轨道嵌入台面下方，料带从柜体侧方的进料口引入，经过导向辊组定位后送入裁切工位，裁切完成的成品标签顺着出料槽滑到台面的取料位，作业人员无需将手伸入防护柜体内部即可完成取料，从结构层面规避作业过程中的机械伤害风险。设计过程中重点考量了与现有PCB产线的适配边界，设备整体宽度控制在600mm以内，深度不超过500mm，不会占用过多产线的操作空间，设备侧方预留气源与信号接口，可直接对接产线现有气路与控制信号，无需额外布设独立的管线。裁切工位的定位结构采用可调式设计，可根据不同规格的PCB制程标签调整裁切行程与定位挡块位置，兼容宽度20mm至100mm的各类标签料带，无需更换整套工装即可快速切换生产的标签规格。机架后侧设置可拆卸的维护盖板，拆开后可直接接触到内部的裁切驱动组件、导向辊组等核心部件，日常维护时无需拆解整体机架结构，降低设备运维的拆装工作量。台面边缘做圆弧倒角处理，避免作业人员磕碰受伤，机架底部设置可调式脚杯，可根据现场地面的平整度调整设备水平度，保证裁切机构的运行精度不受地面倾斜影响。
