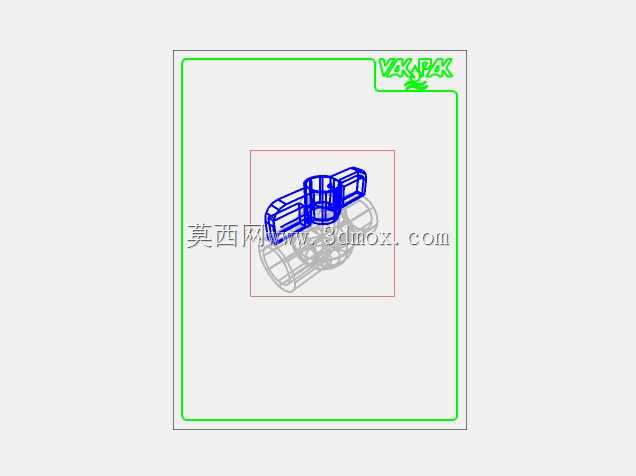

1.5英寸聚氯乙烯SCH80球阀结构设计

这款1.5英寸规格的聚氯乙烯SCH80球阀，主要适配民用给排水、化工腐蚀性流体输送、农田灌溉支管、泳池水循环系统等低压流体输送场景，在常温工况下可实现管路通断的快速控制，相比金属球阀具备更优异的耐酸碱腐蚀性能，自重更轻，安装时无需额外做防腐处理，能大幅降低管路系统的后期维护成本。从结构设计来看，该球阀采用一体式阀体注塑成型思路，减少了阀体拼接带来的泄漏风险，流道采用全通径设计，流体通过时的压损极小，不会出现介质滞留、结垢的问题，适配对流体阻力要求严格的管路场景。手柄采用蝶形直柄结构，操作力矩小，普通操作人员无需借助额外工具即可完成90度旋转启闭，手柄上设置有清晰的启闭位置标识，可直观判断阀门当前的通断状态，避免误操作。密封结构采用软质密封件搭配球面研磨工艺，密封面贴合度高，在额定压力工况下可实现零泄漏，密封件的安装槽做了防脱出设计，长期频繁启闭也不会出现密封件移位失效的问题。安装边界上，该阀门两端采用标准内螺纹连接接口，螺纹尺寸符合通用管路连接标准，安装时无需定制特殊转接头，可直接与同规格的PVC管材、金属管材通过螺纹适配连接，阀体的外形轮廓做了圆弧过渡处理，没有尖锐棱角，在狭小的管路安装空间内也能顺利完成布置，不会与周边管路、支架产生干涉。设计过程中充分考虑了塑料材质的蠕变特性，阀体壁厚按照SCH80等级的压力要求做了加厚处理，长期承受管路静压也不会出现阀体变形、螺纹滑牙的问题，球体采用与阀体同材质的硬质聚氯乙烯加工而成，与密封件的摩擦系数低，启闭操作顺畅无卡滞，即使长期处于静置状态，再次操作也不会出现粘连拧不动的情况。在实际选型应用中，这款球阀适合输送温度不超过60摄氏度的水、弱酸碱溶液、压缩空气等介质，不可用于高温流体、有机溶剂类介质的输送，安装时需注意管路的同轴度，避免额外的安装应力作用在阀体上导致阀体开裂，手柄操作方向需预留足够的操作空间，保证日常检修、启闭操作时不会被周边构件阻挡。
