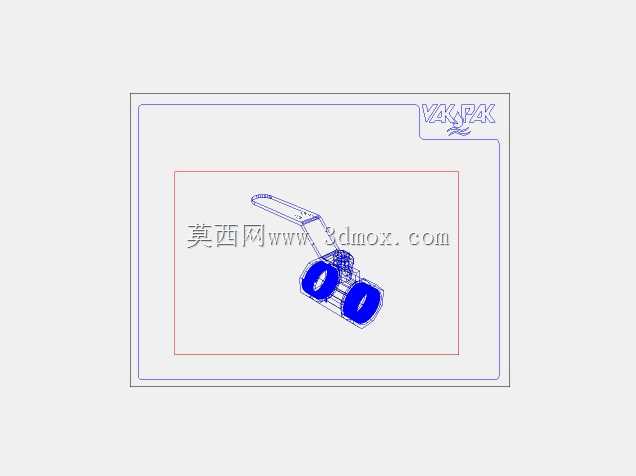

一寸黄铜内螺纹手动球阀结构

这款一寸通径的黄铜螺纹球阀，主要面向民用给排水、小型液压回路、低压气动输送、暖通空调支路等场景做通断控制使用，日常工况下可快速截断或导通管路内的水、低压气体、无强腐蚀性的轻质油品等介质，相比同通径的闸阀、截止阀，它的操作行程更短，手柄旋转90度即可完成全开全关动作，现场运维人员无需反复转动手轮，在需要频繁启闭的支路管段上能大幅降低操作强度。从结构设计逻辑来看，整体采用两片式阀体组合结构，阀体材质选用铅黄铜锻压成型，锻坯经过时效处理后再做机加工，能有效避免铸造阀体常见的砂眼、缩松渗漏缺陷，螺纹端直接加工成标准55度密封管螺纹，安装时无需额外焊接法兰，直接在管端缠绕生料带即可拧接固定，适配现有绝大多数一寸通径的低压管路安装接口，安装边界上预留的扳手卡位距离阀端螺纹有足够余量，现场安装时不会因为扳手操作空间不足导致螺纹拧接不到位。内部密封采用增强聚四氟乙烯阀座，球体做了精磨抛光处理，表面粗糙度控制在合理区间，全开状态下介质流道完全直通，没有明显的节流拐点，介质流经时的压力损失远小于同通径的截止阀，也不容易滞留介质杂质，在输送带有微小固体颗粒的冷却水回路时，也能降低颗粒卡涩密封副的概率。手柄采用扁钢冲压包覆绝缘塑层的结构，手柄长度经过力矩匹配，正常成年人手力即可在额定工作压力下完成启闭操作，手柄上的方向标识和阀体流道方向平行，现场巡检时远距离就能判断阀门的开关状态，避免误操作。设计时还考虑了日常维护的便利性，阀体连接螺栓采用标准外六角规格，现场如果出现密封件磨损，无需整体切割管路，拆下连接螺栓即可更换内部阀座和密封圈，大幅降低后期运维成本。在安装边界的尺寸控制上，整体结构长度符合常规螺纹球阀的安装尺寸规范，两端螺纹的同轴度公差控制在安装允许范围内，现场替换同规格旧阀时无需调整现有管路的间距，直接拧入即可完成安装，不会出现因为尺寸偏差导致的管路强制对中产生的装配应力。
