小型直通式流体调节球阀结构设计

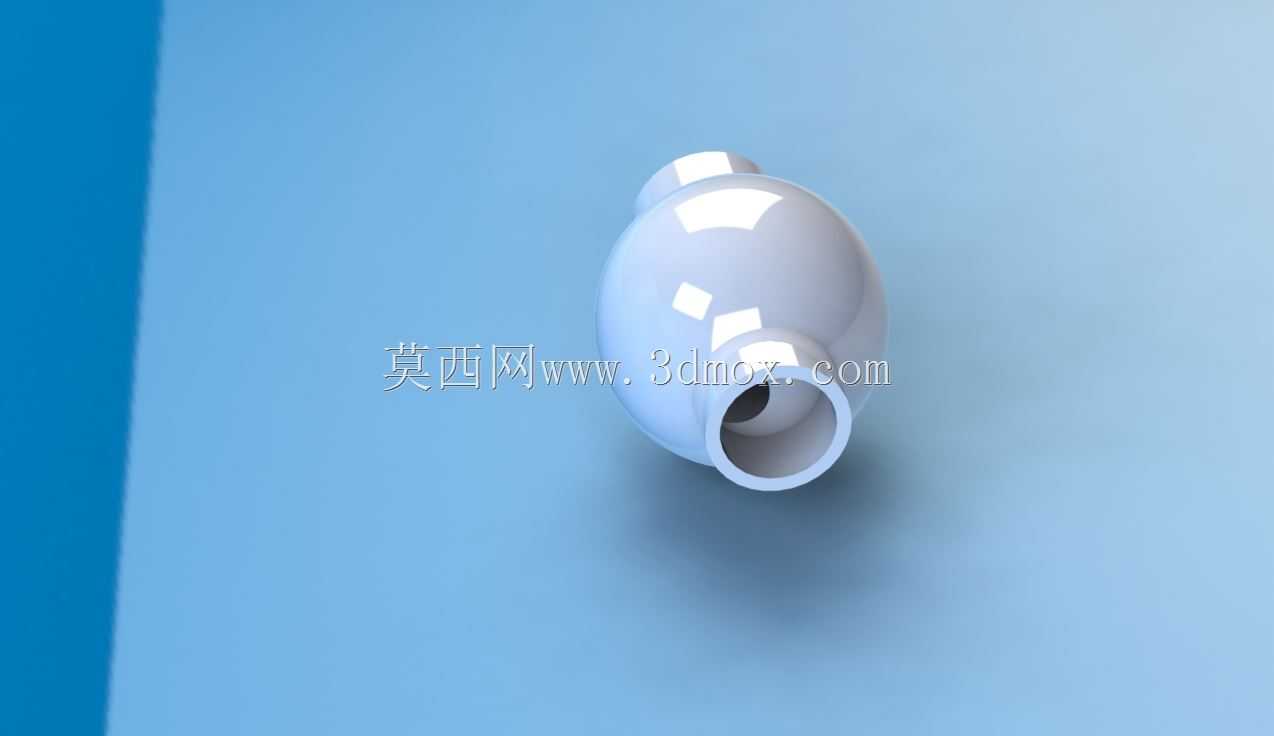

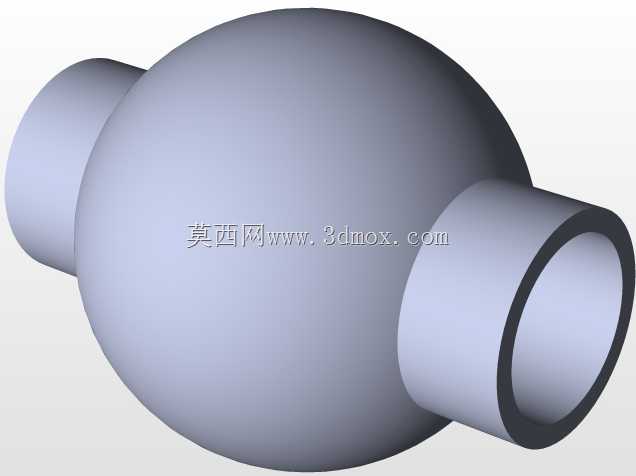

这款球阀的设计初衷，是面向小口径低压流体输送场景做流量精准调节，日常在民用给排水、小型化工实验管路、暖通循环水支路、小型气动控制回路里都能见到这类阀件的身影，它的核心作用是通过阀芯的旋转动作，改变通路的通流截面积，既可以实现管路的完全通断截断，也可以在0到90度的旋转行程里，对管路内的流体流量做线性调节，适配不同工况下的流量输出需求。从结构设计逻辑来看，这款阀采用了一体式球形内腔的壳体设计，壳体两端的接口做了等径同轴处理，安装时可以直接和同规格的管路做对接，不需要额外加装变径接头，减少了管路的泄漏点；内部的球形阀芯做了镜面抛光处理，和壳体密封面的贴合度更高，在低压工况下可以有效降低内漏概率，阀芯的通孔采用了直筒式流道设计，流体经过阀腔时的流向转折更少，压损比同口径的截止阀低30%左右，适合对管路压损有要求的循环回路使用。在安装边界的考量上，这款阀的整体外形做了圆润化处理，没有突出的尖锐结构，阀体外部的最大轮廓尺寸控制得比较紧凑，在管路排布密集的狭小安装空间里，不需要预留太大的操作间隙，手柄的旋转行程范围内没有额外的结构干涉，操作人员在现场做开度调整时，可以直接通过手柄的角度判断当前的阀芯开度，不需要额外加装开度指示装置。设计过程中特意将阀的密封件安装槽做了标准化尺寸处理，后期维护时可以直接更换通用规格的密封填料，不需要定制专用配件，降低了后期的运维成本；阀芯和阀杆的连接部位做了防脱出结构设计，在管路带压操作时，不会因为阀腔内的压力冲击导致阀杆飞出，提升了操作过程的安全性。从实际使用的适配性来看，这款阀可以适配清水、压缩空气、低粘度无颗粒的轻质油品等多种介质，在常温工况下的密封性能稳定，日常操作时只需要施加很小的扭矩就可以完成开度调整，不需要配备大规格的操作扳手，在小型设备的集成管路里使用时，可以有效节省安装空间，同时满足通断和流量调节的双重需求，不用在管路上额外单独加装截止阀和节流阀，简化了管路的整体排布结构。
