港口散装水泥船装船装载溜槽设备

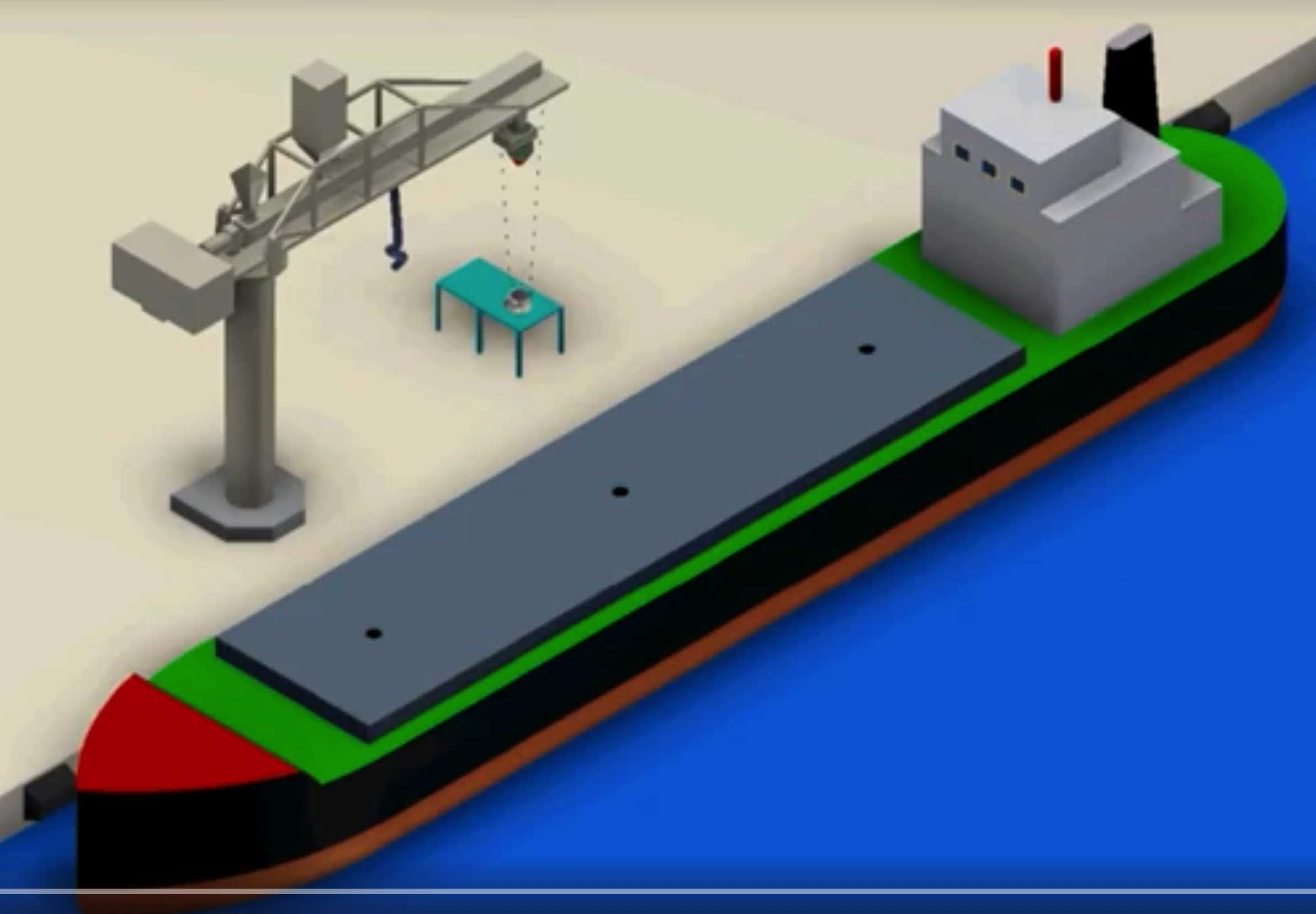

在沿江沿海的散货码头作业区，散装水泥的船运装载环节长期存在扬尘管控难、物料落点偏移、装载效率偏低的痛点，这套装船装载溜槽正是针对该类作业场景开发的专用导料结构，配套岸壁式装船机完成散料从码头输送系统到货船舱内的转接导料作业。从实际作业逻辑来看，溜槽的核心作用是承接装船机头部卸料口下落的散装水泥，通过封闭的导料通道将物料引导至船舱指定堆料位置，避免物料自由下落过程中产生的扬尘外溢，同时减少物料下落过程中的离析问题，保证水泥入舱后的颗粒级配均匀。设计过程中首先考虑的是码头潮位变化、船舶吃水变化带来的高度差适配问题，溜槽的伸缩段预留了足够的行程余量，可在不同作业水位下保持出料口与舱内料堆的合理高度差，避免高度差过大造成的物料飞溅和扬尘，也防止高度过小导致的出料堵塞。溜槽的导料段采用折线形导料结构，而非垂直直筒设计，目的是通过物料在溜槽内部的折返缓冲降低下落速度，减少对溜槽内壁的冲刷磨损，同时降低物料出料时的动能，减少入舱后的物料飞溅。从安装边界来看，溜槽上部通过法兰连接结构与装船机的头部卸料罩刚性连接，连接位置设置了密封橡胶垫，避免转接点的粉尘溢出，溜槽的横向摆动范围匹配装船机臂架的回转、俯仰行程，可覆盖常规散货船的整个舱口作业范围，无需频繁移动船舶即可完成全舱装载作业。溜槽的出料口设置了可调节的导料挡板，可根据舱内堆料位置调整出料方向，减少作业过程中溜槽的整体移动频次，提升装载作业的连续作业效率。针对散装水泥的物料特性，溜槽内壁设计了可更换的耐磨衬板安装位，长期作业磨损后可快速更换衬板，无需整体更换溜槽结构，降低设备维护成本。溜槽整体的外形轮廓充分考虑了装船机臂架下方的安装空间，在臂架俯仰至最低作业角度时，溜槽最下端不会与舱口围板、船舷结构发生干涉，同时预留了足够的安全距离，避免船舶小幅晃动时发生碰撞。在作业过程中，溜槽可配合码头的除尘系统，在导料通道内部形成微负压环境，将装载过程中产生的含尘气体抽吸至除尘设备处理，满足港口散货作业的环保排放要求。这套结构的三维建模过程中，对各个铰接点、伸缩段的配合间隙做了精准的公差匹配，可直接用于后续的结构强度校核、运动仿真验证，也可作为同类散料装船设备导料结构设计的参考方案，适配水泥、粉煤灰、矿粉等各类粉状散料的船运装载作业场景。
