DIY木质桌面数控雕刻加工设备结构

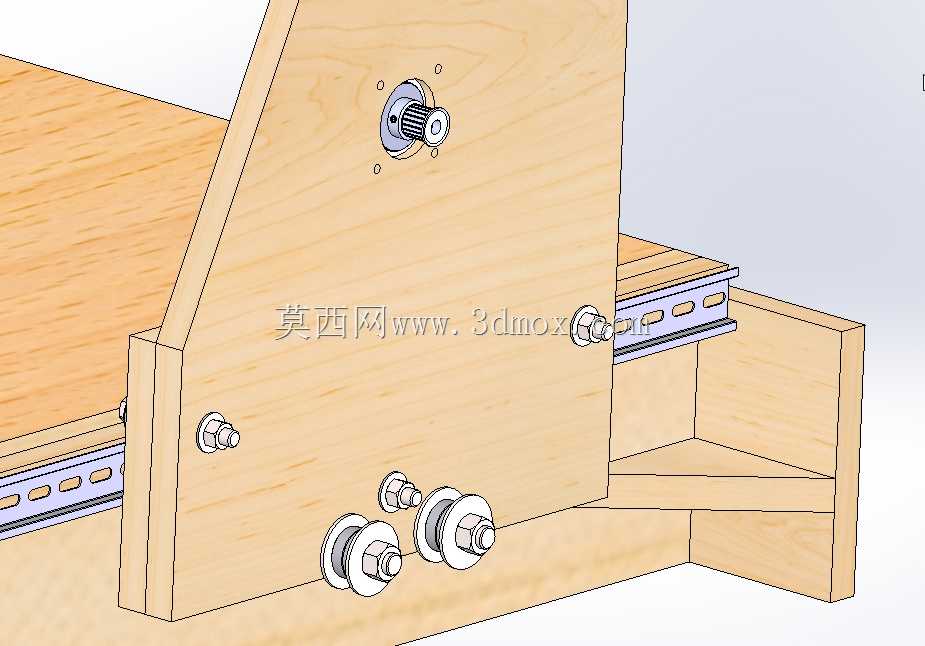

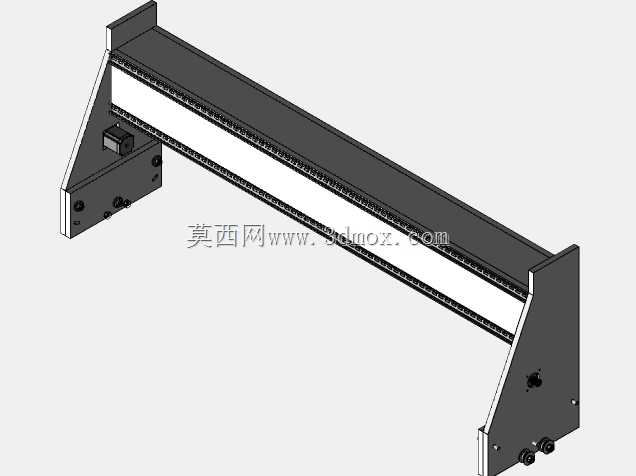

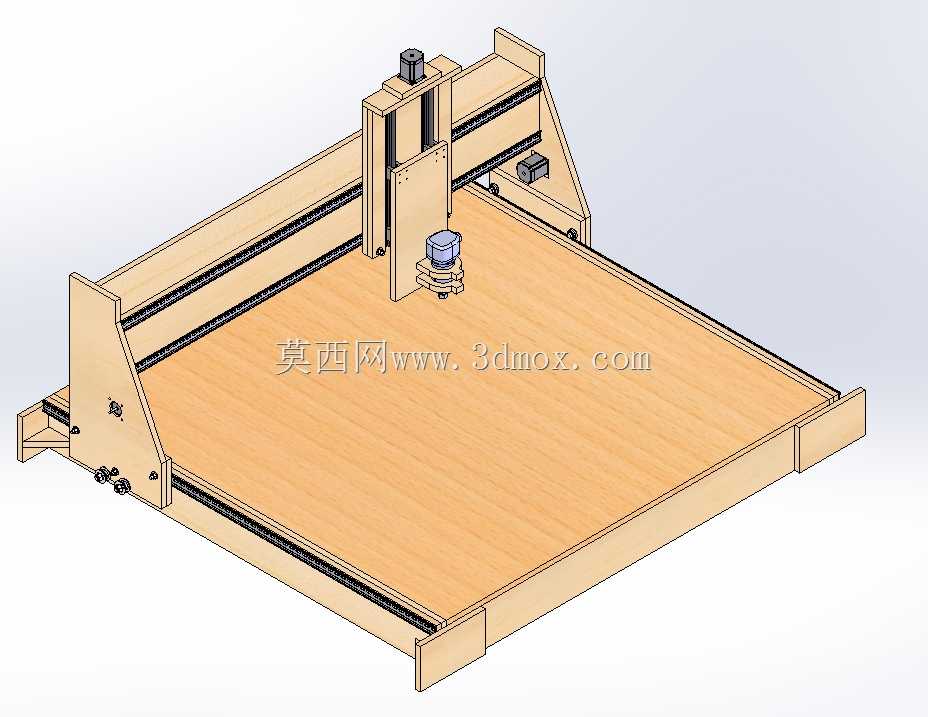

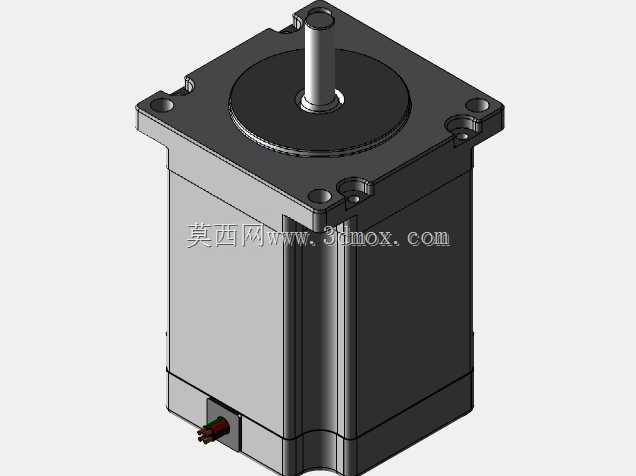

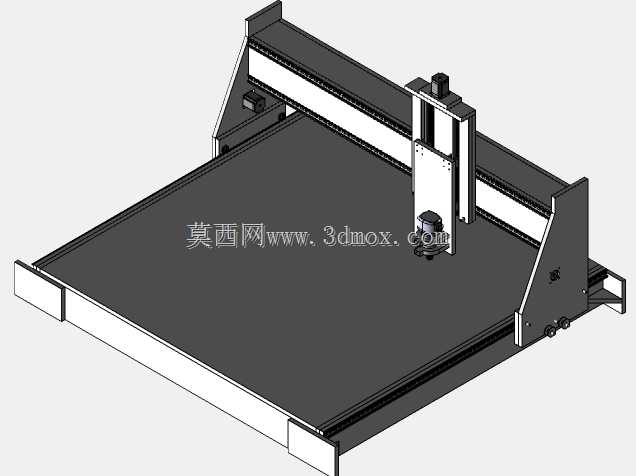

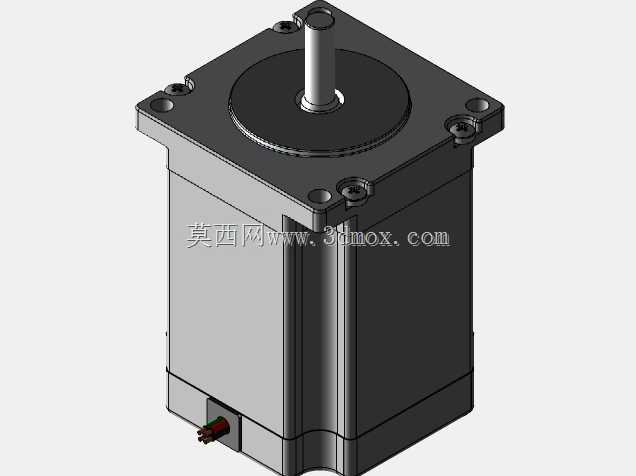

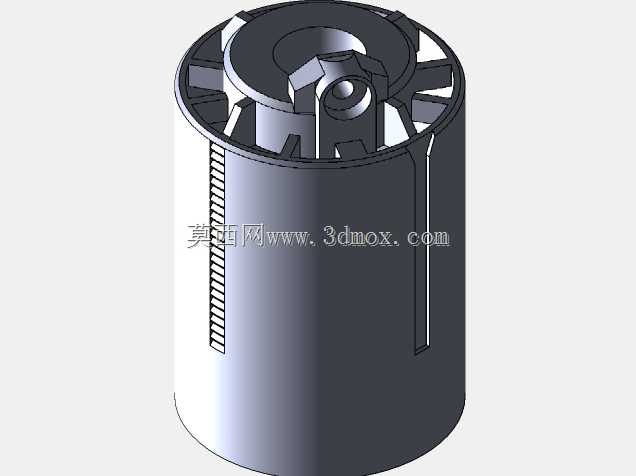

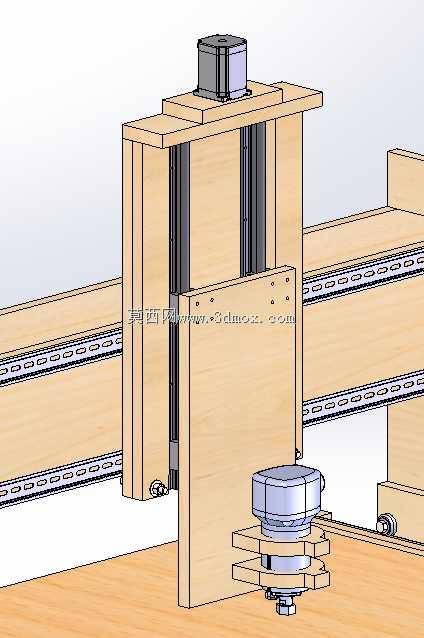

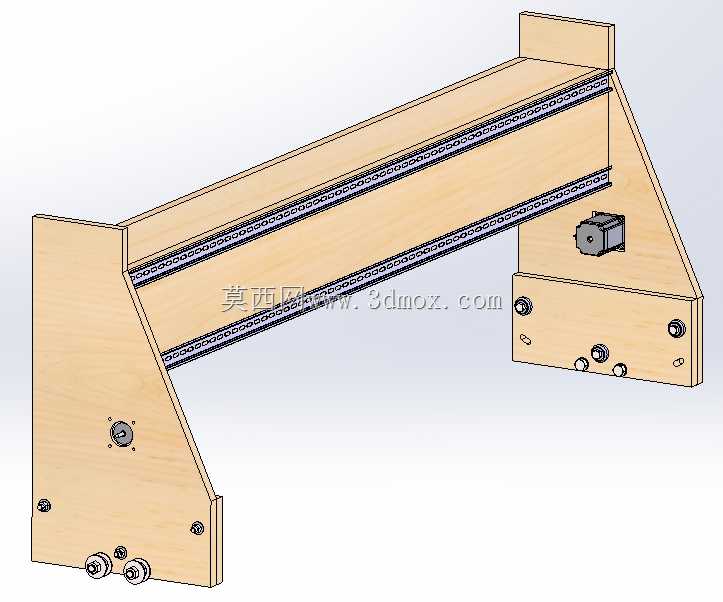

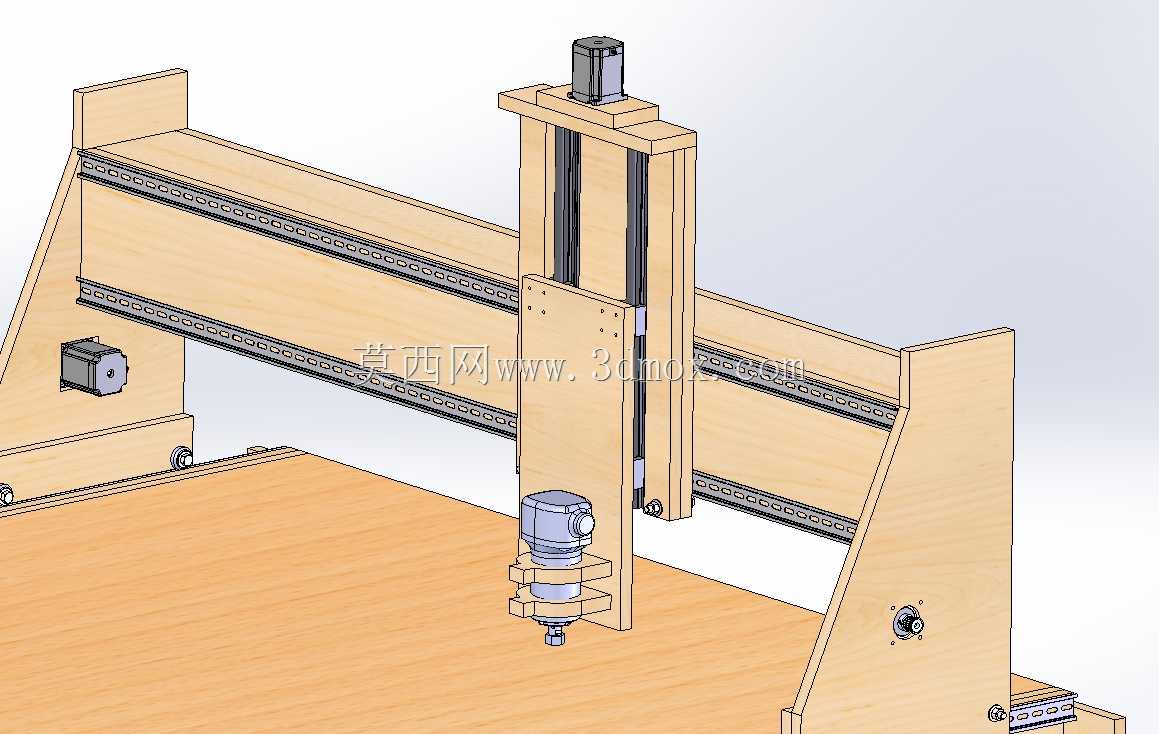

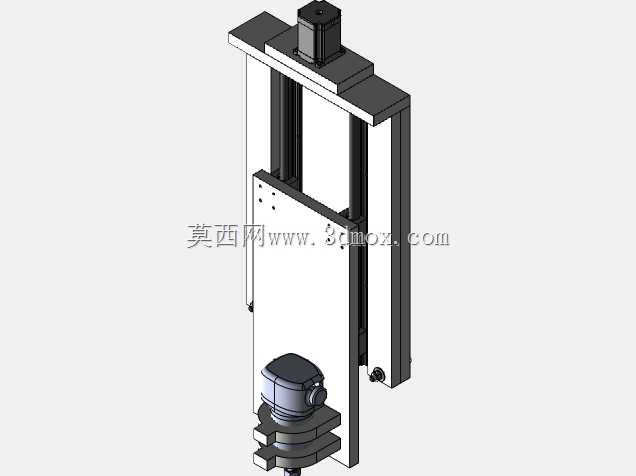

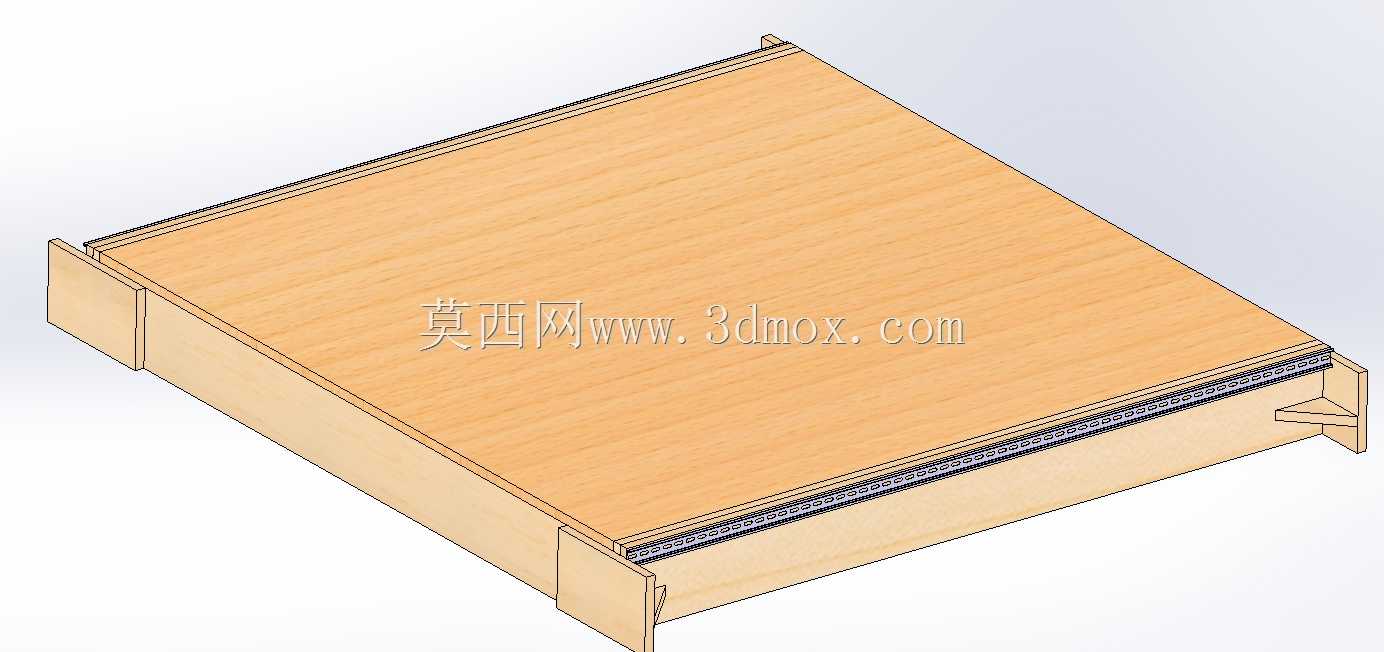

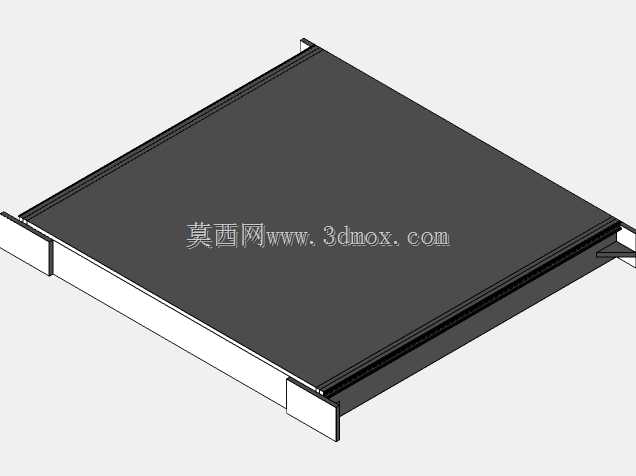

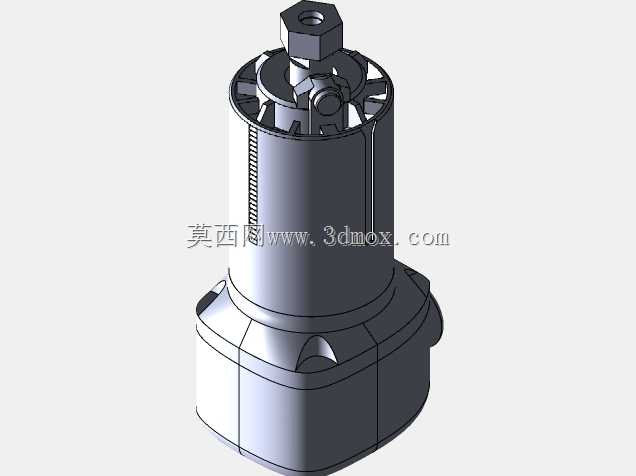

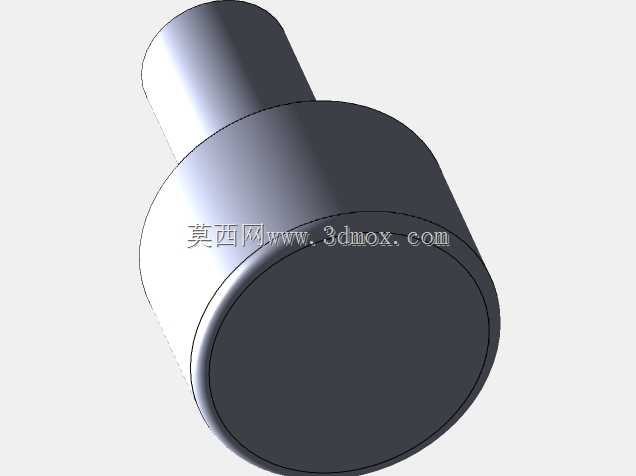

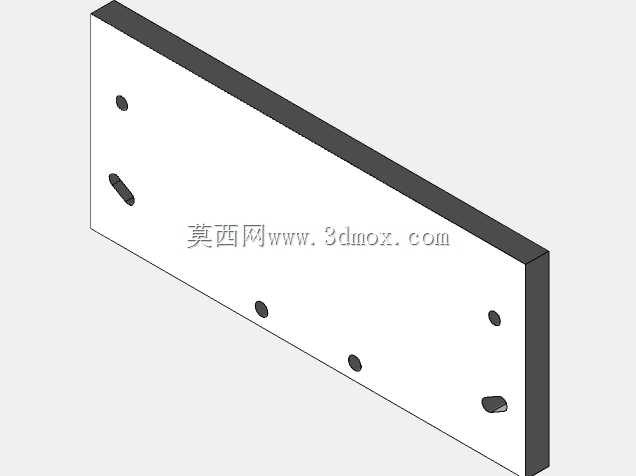

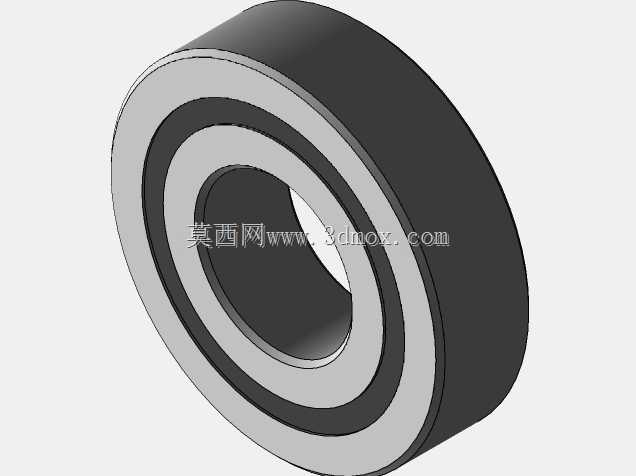

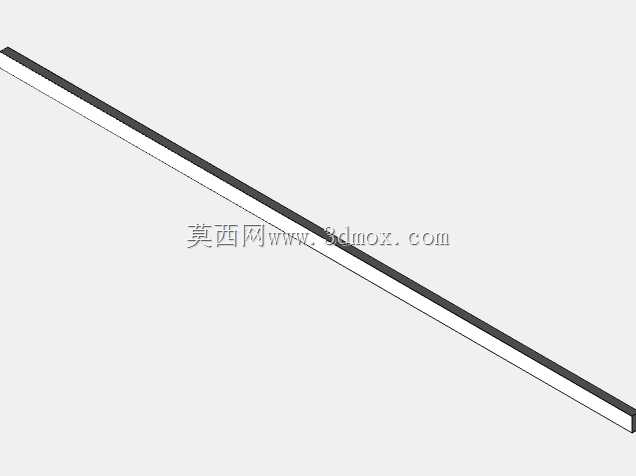

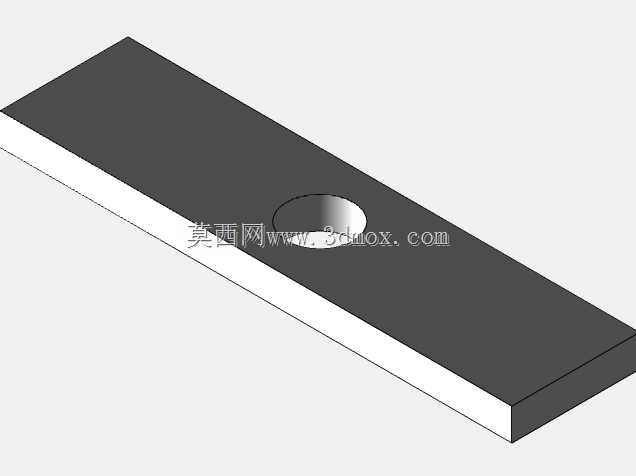

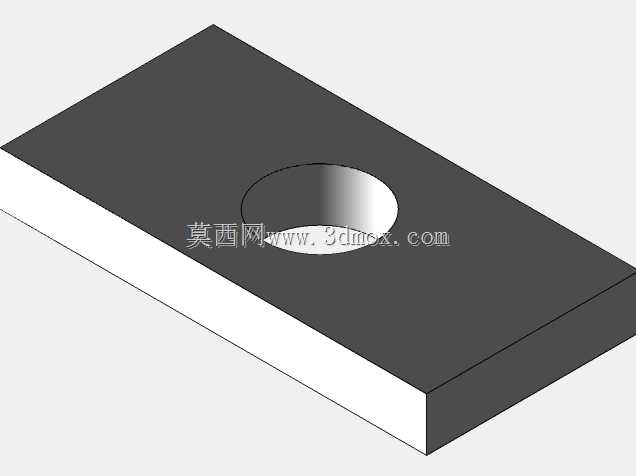

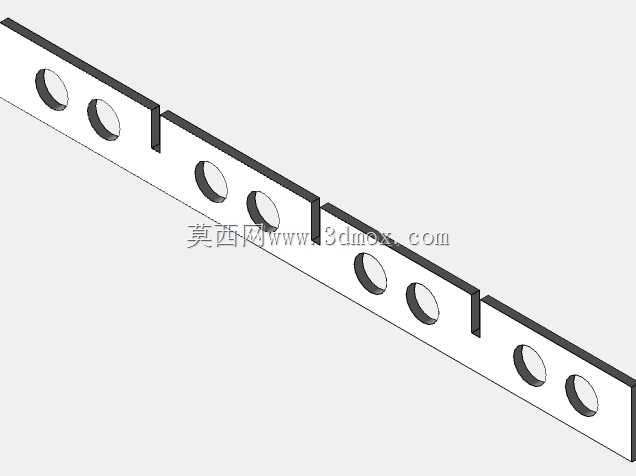

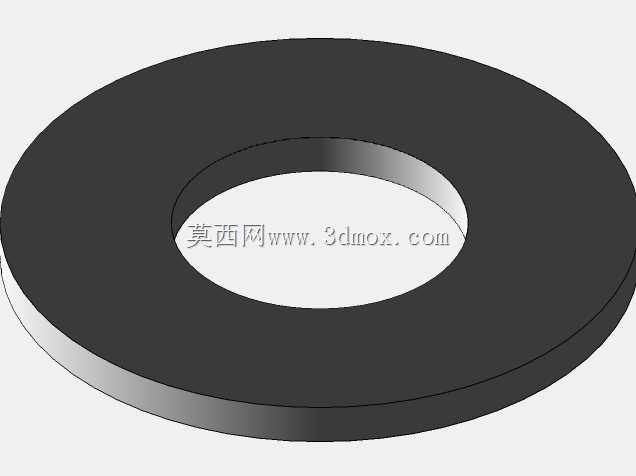

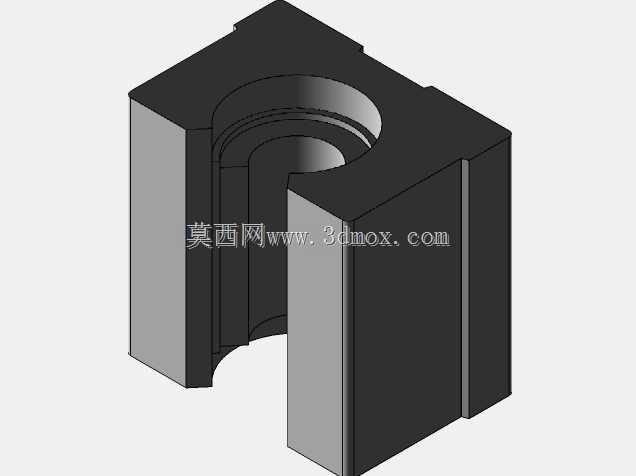

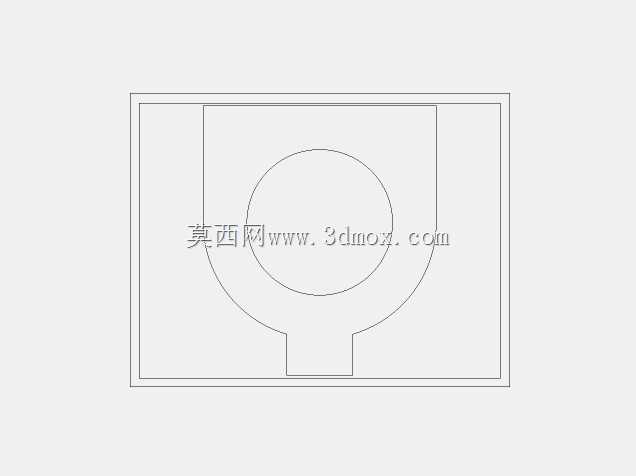

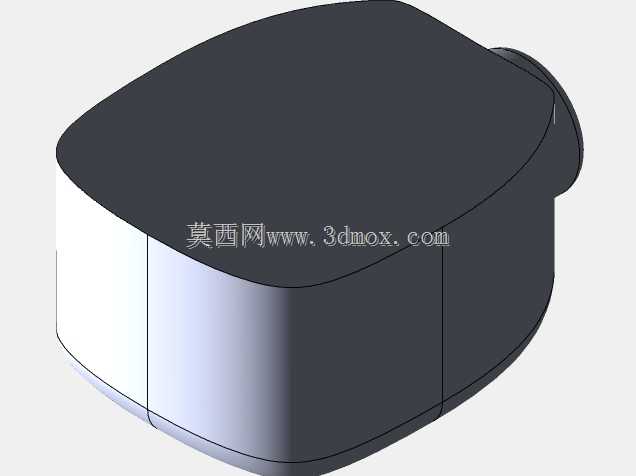

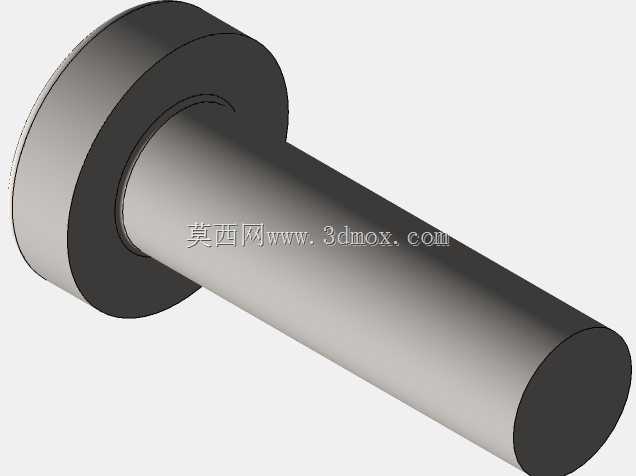

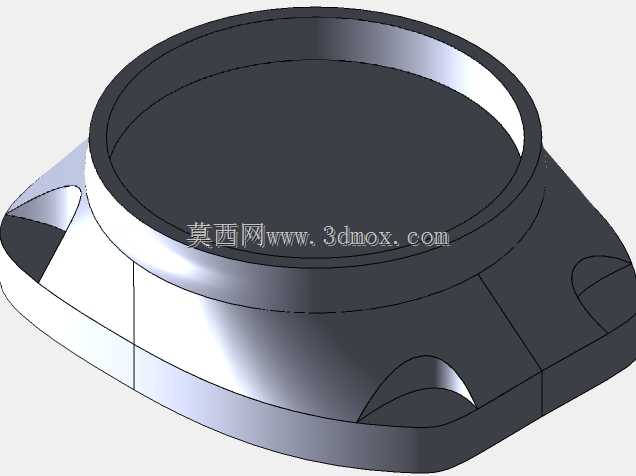

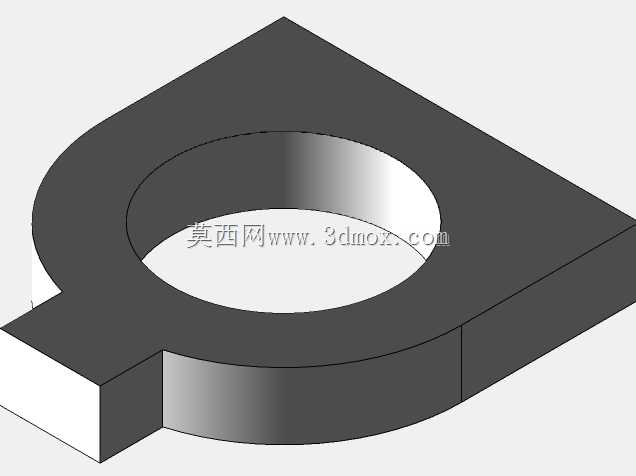

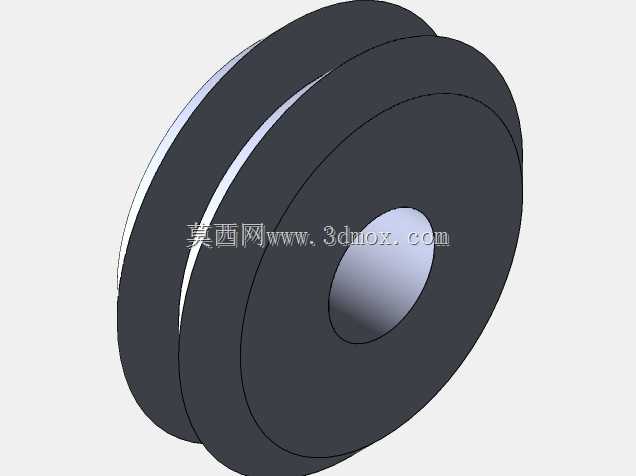

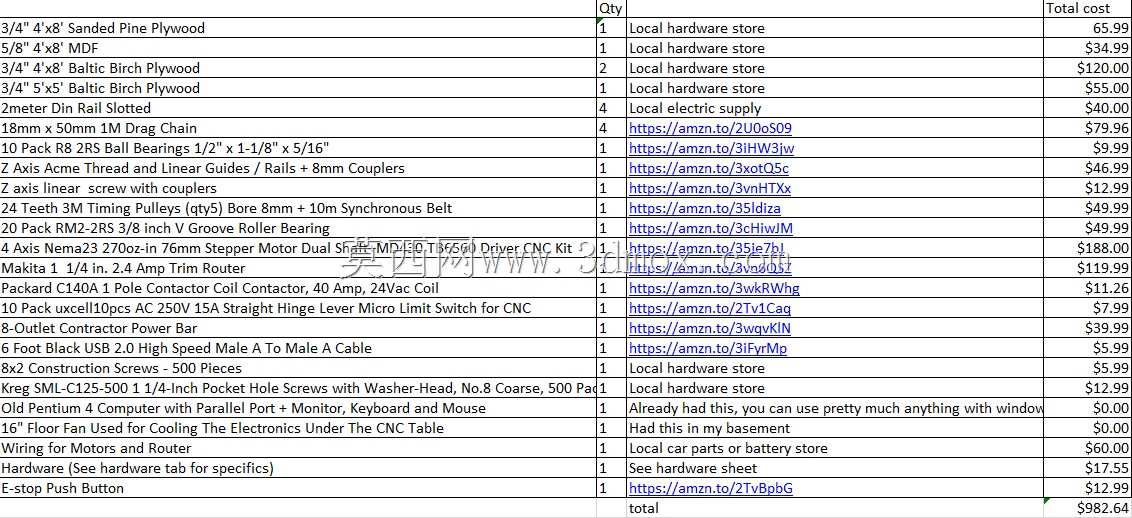

这款木质结构的数控加工设备，核心面向个人DIY工坊、小型文创加工场景设计，可适配软金属、木材、塑料、亚克力等多种常见加工材料的平面铣削、浮雕雕刻、轮廓切割作业，能满足手作创作者、小型工作室打样、个性化定制加工的日常使用需求，无需大型工业机床的占地与投入，即可实现三轴联动的数控加工能力。设备整体采用4英尺×4英尺的加工台面布局，有效加工行程覆盖台面绝大多数区域，机架主体以多层板材作为结构基材，搭配线性导轨作为传动导向部件，兼顾结构刚性与加工成本控制，适合个人爱好者自行组装调试。从结构设计逻辑来看，该设备采用龙门移动式的三轴布局，X轴传动组件沿台面两侧长边布置，Y轴传动组件集成在龙门横梁上，Z轴滑台搭载加工主轴完成垂直方向的进给动作，各轴传动采用同步带搭配步进驱动的方案，在保证进给精度满足非金属加工需求的前提下，大幅降低了整体制造成本与组装难度。机架的板材拼接位置采用定位销加紧固件的连接方式，既保证了组装过程中的定位精度，也方便后期维护时的拆装调整，所有运动部件的安装基准面都做了平整度预留设计，组装时可通过塞尺调整导轨平行度，避免运动过程中出现卡滞、爬行等问题。设备的安装边界需要预留台面四周的维护空间，尤其是X轴传动端的驱动电机安装位置，需要预留至少150mm的检修空间，Z轴的上下运动行程需要保证主轴抬刀后不会与台面上的工装夹具发生干涉，台面下方可根据使用需求加装集尘槽结构，适配小型集尘设备收集加工过程中产生的切屑，避免切屑堆积在导轨面上影响运动精度。在实际使用场景中，该设备可完成木质标牌雕刻、PCB板打样、亚克力工艺品切割、软铝件小余量铣削等加工任务，主轴转速可根据加工材料特性调整，加工木质材料时可采用较高转速配合大进给量提升加工效率，加工软金属时则需要降低转速与进给量，保证加工表面质量。设计过程中充分考虑了个人DIY的加工能力限制，所有结构件都可通过普通的木工切割工具完成加工，配套的剪切列表可直接用于板材下料，不需要专用的工业加工设备即可完成全套结构件的制作，降低了个人搭建数控加工设备的门槛。
