通快1030型激光数控切割设备结构模型

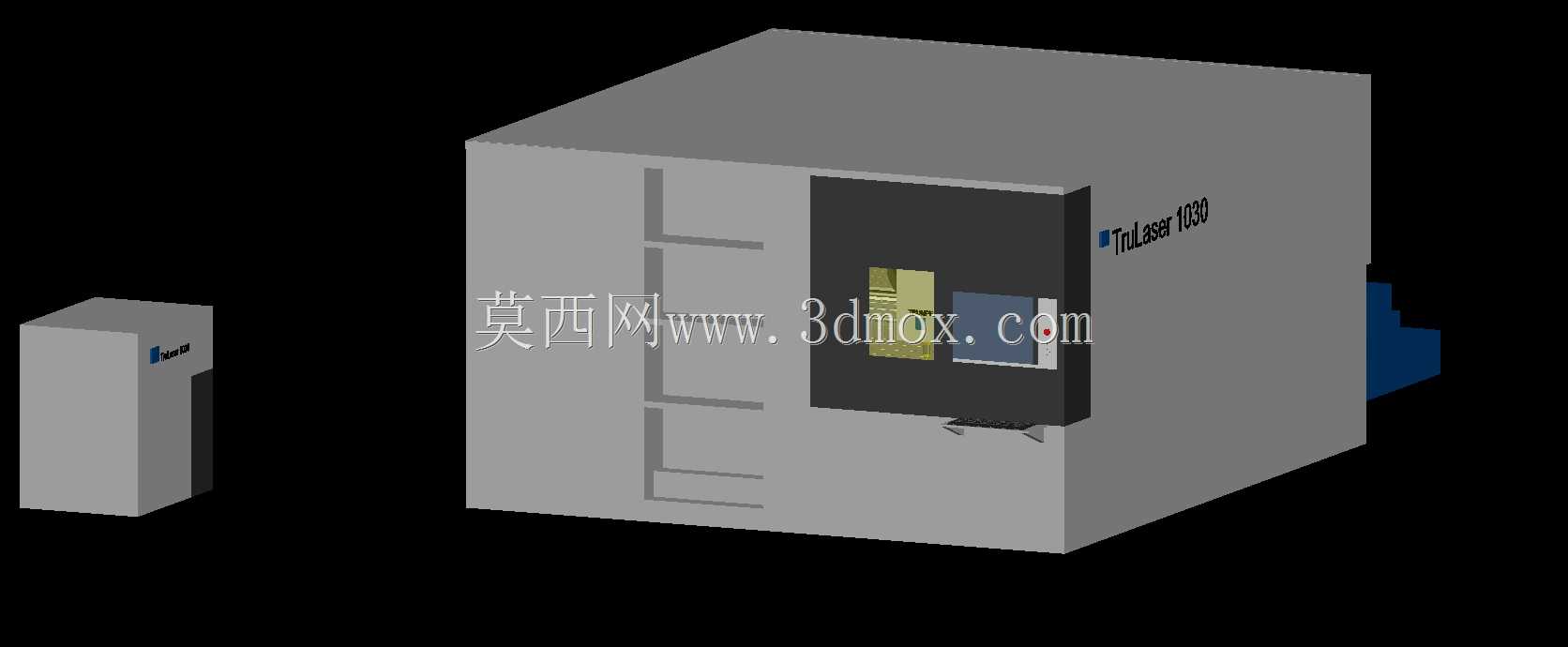

这款激光数控加工设备的三维结构还原，完全围绕钣金加工车间的实际落地需求搭建，建模过程中优先考虑了设备在厂房内的安装边界约束，整体采用封闭式柜体结构，主体外罩采用冷轧钢板焊接后的框架式设计，既能够隔绝激光加工过程中的辐射外泄，也可以为内部光路系统、运动组件提供稳定的安装基准。从实际应用场景来看，这类设备主要面向厚度20mm以内的碳钢、不锈钢等金属板材的高精度切割作业，在五金制品、机箱机柜制造、工程机械配件加工领域应用广泛，相比传统等离子切割、冲床加工，其切缝窄、工件变形量小的特性，能够大幅减少后续打磨、校形的工序耗时。建模时特意还原了设备正面的操作观察窗与安全门结构，观察窗采用激光防护等级的深色滤光材质，既方便操作人员实时监控加工状态，也能避免激光直射对人眼造成损伤；设备侧方预留的除尘接口位置，匹配车间中央除尘系统的常规安装高度，不需要额外加装转接弯头就能完成管路对接，减少现场安装的改造成本。设备右侧伸出的部分为电气柜与光路冷却单元的安装区域，建模时严格按照实际设备的走线空间预留了内部腔体，能够容纳激光发生器、伺服驱动器、冷却管路等核心组件，不会出现结构干涉的问题。从安装边界来看，设备主体的占地尺寸适配常规工业厂房的柱距布局，不需要对车间地面做特殊的加固处理，只要保证地面水平度在允许范围内就能完成调平安装；设备正面预留的上下料操作空间，既可以配合人工上下料作业，也能够对接自动上下料机械手，实现无人化连续加工。模型同时还原了设备正面的操作面板安装位、状态指示灯排布位置，以及柜体上的散热通风槽结构，通风槽的开孔方向避开了操作人员的常规站立区域，避免加工过程中带出的金属碎屑飞溅到操作人员身上。在结构设计逻辑上，整个柜体采用模块化拼接思路，外罩板件均采用可拆式连接，后期维护时可以单独拆卸对应位置的板件，不需要整体吊装外罩，大幅降低设备的运维难度；底部预留的调平脚轮安装位，既方便设备进场时的短距离移位，调平后也能保证设备整体的刚性，避免高速切割过程中出现共振影响加工精度。
