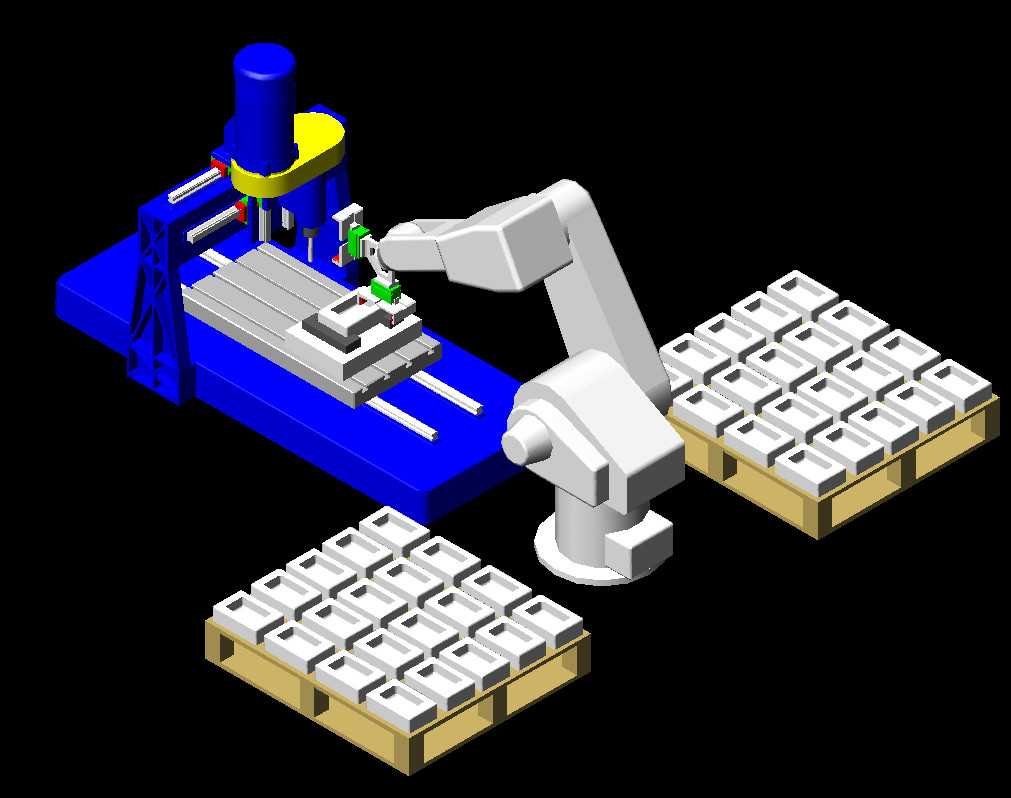

带川崎JC005F-0机器人的数控铣床上下料单元

这套三维建模内容还原的是小型精密零件机加工自动上下料工作站，核心适配3C小型结构件、精密五金件的批量铣削加工场景，常见于消费电子零部件加工厂、小型精密五金加工车间的产线升级改造环节，替代传统人工上下料的重复操作，降低操作工重复取放件的劳动强度，同时规避人工装夹带来的定位偏差、装夹效率波动问题。整套单元的布局以立式数控铣床为加工核心，铣床工作台采用直线导轨进给结构，可实现X、Y、Z三轴的铣削进给动作，主轴端适配常见的ER夹头结构，可装夹立铣刀、钻头、铰刀等常规机加工刀具，完成平面铣削、钻孔、攻丝、轮廓铣削等常规铣削工序。配套的川崎JC005F-0六轴机器人安装在铣床侧前方的固定基座上，安装基座的高度经过匹配设计，确保机器人末端活动范围可完全覆盖铣床工作台的装夹工位，同时能够触达两侧摆放的成品、毛坯料盘区域，机器人末端配置气动夹爪，夹爪的开合行程适配料盘内工件的外形尺寸，可完成毛坯件取放、加工完成件取出并码放回料盘的全套动作。两侧料盘采用标准托盘承载的分格设计，每个料格的定位槽与工件外形匹配，避免工件在料盘内移位导致机器人取件定位失败，料盘摆放位置在机器人最大工作半径的最优区间内，减少机器人无效动作行程，提升上下料节拍。设计过程中优先校核了各部件的运动干涉边界：铣床防护门的开合行程、机器人各关节的运动角度范围、工作台进给的极限位置都做了运动仿真验证，确保铣床加工过程中关门动作、工作台移动不会与机器人待机位置产生碰撞，机器人上下料动作时也不会触碰铣床的床身、主轴外壳等固定结构。安装边界方面，整套单元的占地尺寸适配常规小型机加工车间的工位布局，不需要对原有车间地面做特殊加固处理，机器人基座的安装孔位可直接与车间常规预埋地脚螺栓匹配，铣床的安装尺寸与常规立式数控铣床的地基要求一致，料盘摆放区域预留了人工换料的操作空间，操作工可在机器人加工循环过程中完成空料盘更换、满料盘取走的操作，不需要停机等待，进一步提升设备综合利用率。模型中各部件的结构细节还原度较高，铣床的床身筋板结构、机器人的关节连接结构、夹爪的气动管路走线、料盘的定位凸台结构都做了对应还原，可直接用于机加工自动化方案的前期布局演示、产线规划仿真参考，也可作为相关自动化设备结构设计的参考素材，帮助设计人员快速完成类似上下料单元的布局搭建，减少前期方案建模的重复工作量。
