多层联动机械称重计量装置结构设计

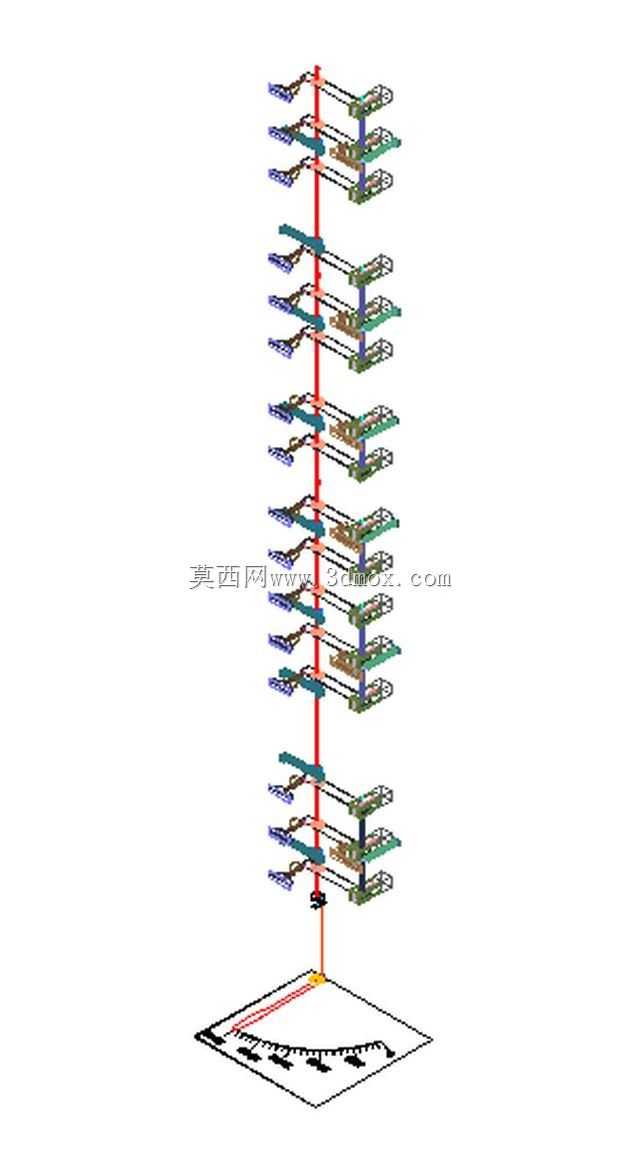

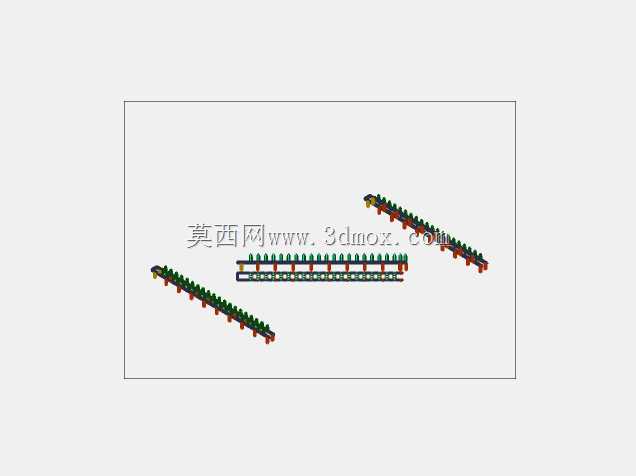

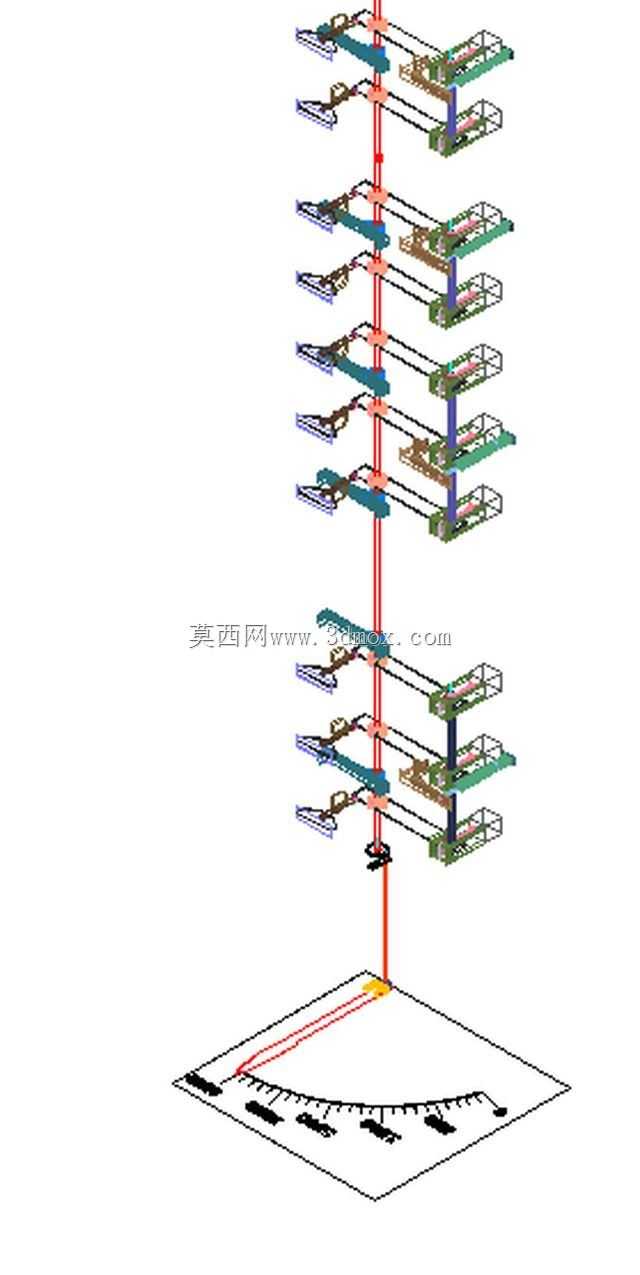

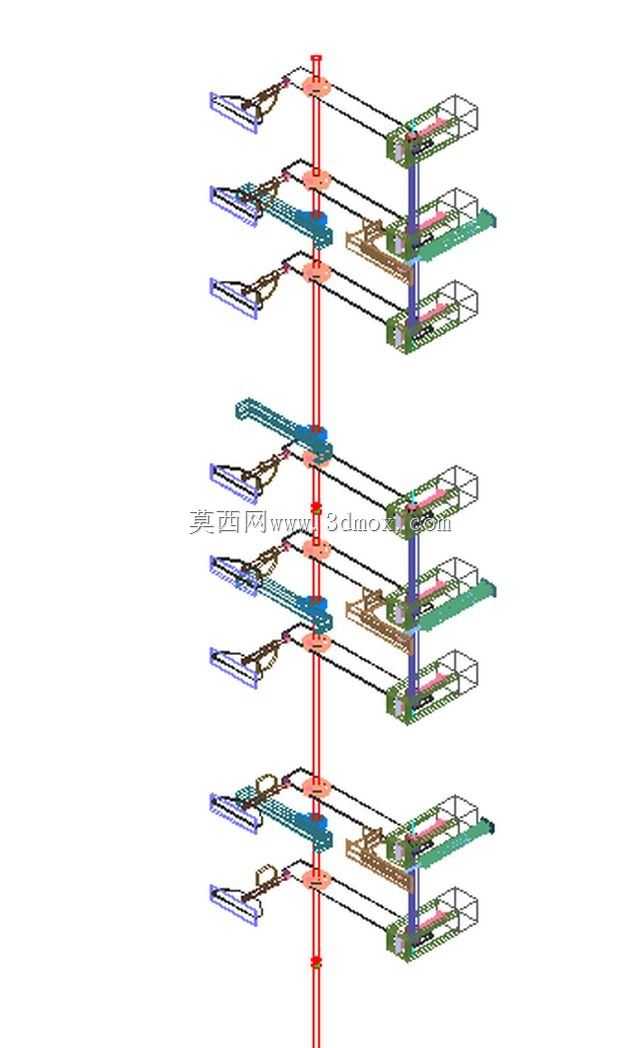

这套机械称重结构的设计初衷，是面向棒料生产车间的在线计量场景，解决连续生产过程中棒料单重、批次总重的快速核验需求，区别于常规电子台秤的单点承重逻辑，整套结构采用多层堆叠的联动布局，可同时适配多工位并行称重需求，在车间进料核验、工序间流转抽检、成品出库称重环节都能适配。从结构逻辑来看，整套装置以中心竖向传动杆作为力传递核心，每层称重平台的受力都会通过杠杆组将载荷传递至中心杆，最终汇总到底部的刻度计量盘，无需额外供电即可完成重量读数，在车间断电、强电磁干扰的工况下也能稳定使用，对于生产现场复杂的工况适配性更强。设计过程中充分考虑了棒料的放置特性，每层称重平台都预留了V型定位槽结构，可直接承托不同直径的圆棒料，避免棒料滚落偏移导致的称重误差，平台边缘做了翻边强化处理，长期承受棒料放置的冲击载荷也不会出现结构变形。安装边界方面，整套结构底部采用方形安装底座，底座预留了四个地脚螺栓固定孔，可直接固定在车间水泥地面或者钢制工作平台上，底座的水平调节支脚可适配地面不平整的安装场景，保证称重杠杆组始终处于水平工作状态，减少计量误差。每层称重平台的间距经过反复校核，既预留了足够的棒料取放操作空间，也避免了间距过大导致中心传动杆的挠度变形影响力传递精度，中心传动杆采用分段式连接结构，可根据实际工位需求增减称重平台层数，适配不同产能规模的生产线。力传递路径上的所有杠杆铰接点都采用了耐磨轴套结构，长期往复受力也不会出现铰接间隙过大的问题，保证计量精度的长期稳定性，底部刻度盘采用大弧度扇形布局，刻度标识清晰，操作人员站在工位旁即可快速读取重量数值，无需俯身凑近查看。这套结构还预留了传感器安装位，后续如果需要升级为电子称重模式，可直接在力传递路径上加装称重传感器，替换原有的机械刻度读数结构，无需对整体机架做大规模改动，改造成本极低，可满足不同阶段的生产计量需求。
