多辊系冷轧成型辊组结构三维设计

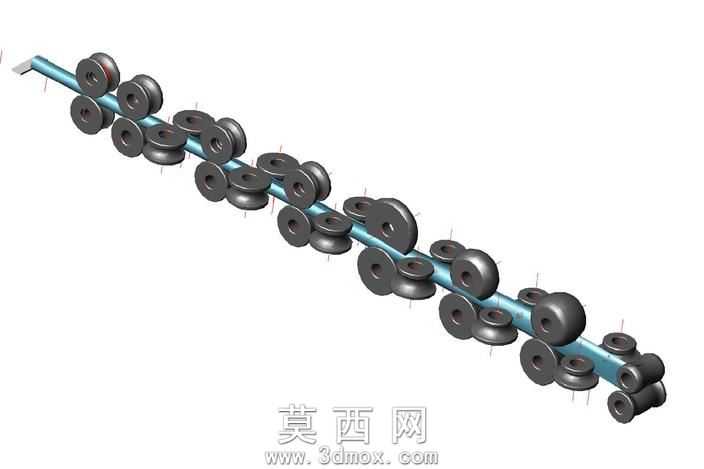

本作品为冷轧工艺配套的多辊成型辊组三维结构设计，建模阶段采用参数化特征建模方式完成整体装配搭建，首先以冷轧工艺的走料中心线为装配基准，创建主承载梁的基础实体特征，对梁体的安装定位面、辊轴装配孔位做精准的尺寸约束，保证各工位的同轴度与位置度符合冷轧成型的工艺公差要求。针对不同功能的轧辊零件，分别创建独立的零件模型：成型轧辊根据带料逐步变形的轮廓需求，设计对应弧度与宽度的辊型曲面，通过旋转凸台、曲面切除等特征完成辊身轮廓构建，对辊颈的轴承安装位做退刀槽、圆角的细节处理，还原真实机加工的工艺结构；导向平辊采用圆柱面辊身设计，搭配端部的限位凸台结构，避免带料在输送过程中出现跑偏偏移。装配过程中严格遵循冷轧工艺的辊位排布逻辑，沿走料方向依次布置初成型辊、渐进变形辊、精整定型辊，相邻辊组的上下辊间隙按照带料变形量逐级递减，每处辊轴与承载梁的装配位置都添加同轴、轴向定位的装配约束，保证整体辊系无过约束、无欠约束，可实现虚拟装配下的辊系间隙调整动作模拟。材质渲染阶段，对承载梁赋予哑光金属结构钢材质，调整粗糙度参数还原热轧型钢的表面质感；对轧辊工作面赋予高铬合金钢材质，添加轻微的表面磨削纹理与金属反光效果，区分辊身工作面与辊颈安装位的材质差异；对辊组间的定位隔套、紧固件分别赋予对应金属材质，提升整体模型的真实感。设计过程中充分考虑冷轧作业的受力特性，对受力较大的精整辊位做辊径加粗、双支撑定位的结构优化，避免轧制过程中出现辊身挠曲变形影响带料成型精度，整体辊系排布紧凑，各工位变形量分配合理，可直观展示冷轧带料连续渐进成型的工作原理，为冷轧设备的辊系设计、工艺调试提供直观的三维可视化参考。
