氧化物锻造渣筛分处理机械设备结构设计

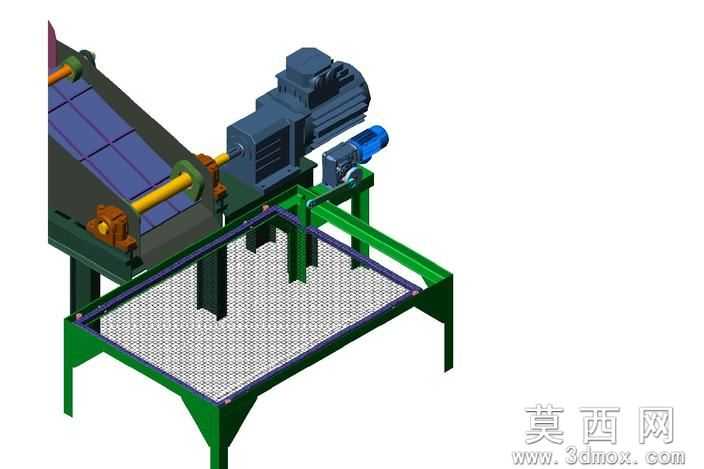

本作品为针对氧化物锻造渣处理场景设计的筛分机械设备，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械设计公差规范，对每一处装配结构都做了干涉校验，确保各运动部件在运行过程中不会出现卡滞、碰撞问题。设备整体采用落地式机架结构，机架主体选用型钢焊接框架作为承载基础，底部设置四个支撑支脚保证设备放置稳定性，框架上方铺设带边框的金属编织筛网，筛网目数根据锻造渣的粒径分级需求做了适配设计，能够实现不同粒度氧化物锻造渣的有效筛分分离。设备的动力端采用减速电机直连传动的结构布局，电机通过联轴器与偏心激振轴相连，激振轴通过带座轴承固定在机架上方的支撑横梁上，轴体两端配置偏心配重块，运转时可产生稳定的高频激振力，带动筛面做规律往复振动，让落在筛面上的锻造渣能够沿筛面坡度匀速向前输送，同时完成粗细物料的透筛分离。传动部位额外设置了安全防护罩壳，避免运行过程中杂物卷入传动结构引发安全隐患。设备的进料端设置倾斜导料板，能够引导待处理的锻造渣平稳落到筛面起始位置，避免物料直接冲击筛网造成筛网过早磨损。建模过程中对各部件的材质做了区分设置：机架部分赋予绿色金属漆材质，还原工业设备的常规涂装效果；电机、轴承座等机加工部件赋予铸铁哑光金属材质，还原铸件的表面质感；筛网部分赋予金属编织网材质，通过纹理贴图还原丝网的编织孔隙结构；传动轴、联轴器等转动部件赋予调质钢的亮面金属材质，区分不同部件的加工工艺差异。渲染阶段采用工业产品展示常用的三点布光方案，主光源从斜上方投射突出设备的整体轮廓，辅助光源补全暗部细节避免结构阴影过重，背景采用纯白色背景突出设备本身的结构特征，最终呈现的渲染图能够清晰展示设备的整体布局、各部件的装配关系与结构细节。设计过程中充分考虑了设备的维护便捷性，筛网采用压条螺栓固定的安装方式，后期更换磨损筛网时无需拆解整体机架即可快速完成拆装；轴承座采用螺栓固定在支撑横梁上，后期加注润滑脂、更换轴承都十分便捷；电机安装位置设置了可调节的张紧结构，能够根据传动带的磨损情况调整中心距，保证传动效率稳定。整体结构紧凑合理，兼顾了筛分作业的处理效率、设备运行稳定性与后期维护的便捷性，能够满足锻造生产环节中氧化物废渣的筛分分级处理需求，可作为同类筛分设备结构设计的参考方案，也可用于机械专业教学中振动筛分设备的结构演示案例。
