创意心形啮合齿轮传动结构设计

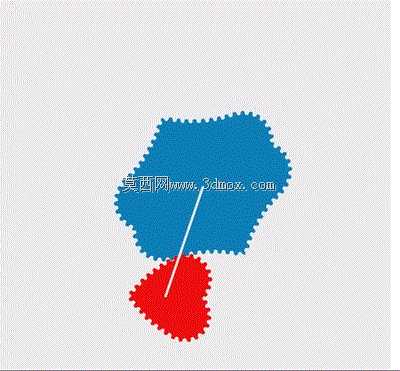

这套非圆齿轮啮合结构，打破了常规渐开线圆柱齿轮的圆形轮廓设计，将两个啮合齿轮的节曲线分别设计为类云朵形与心形轮廓，实现2:1的定传动比旋转啮合，可应用在文创展示装置、趣味科普教具、创意礼品传动结构这类对外观趣味性有要求的传动场景中。从实际传动逻辑来看，设计时首先要保证两节曲线做纯滚动无滑动，啮合过程中任意时刻的中心距保持固定，避免传动卡滞或侧隙过大的问题，齿廓的生成需要基于非圆齿轮的展成原理，逐点计算每个齿位的法向距离、齿厚与齿槽宽，保证两个齿轮在整周旋转过程中，每个轮齿都能顺畅进入啮合、平稳退出，不会出现齿顶干涉或者传动卡死的情况。安装边界上，两个齿轮的中心距需要严格匹配节曲线的设计值，输入轴与输出轴的平行度公差需控制在普通圆柱齿轮传动的同级精度范围内，避免因轴系偏斜导致啮合偏载，加剧齿面磨损。不同于常规工业齿轮优先承载能力与传动效率的设计思路，这套结构在保证传动功能可正常实现的前提下，将外形轮廓做了创意化调整，实际使用中可搭配小型减速电机作为动力输入，转速控制在低速区间即可，既可以放在机械科普展区作为非圆齿轮传动的演示样件，直观展示非圆节曲线齿轮的啮合原理，也可以作为创意桌面摆件的核心传动结构，通过两个特殊轮廓齿轮的同步旋转传递趣味视觉效果。齿形设计上依旧采用了渐开线齿廓的生成逻辑，只是基于非圆的节曲线做了适配调整，保证啮合过程中传动比稳定在2:1，也就是大轮廓齿轮旋转1圈时，心形小齿轮刚好旋转2圈，整周转动过程无死点，传动阻力均匀，不需要额外设置张紧结构即可正常运行。结构本身没有复杂的附加组件，两个齿轮均可采用常规的机加工或者3D打印方式制作，选材上如果是做展示教具可选用PLA、树脂这类易加工的轻质材料，如果需要做长期运行的装置传动件，可选用尼龙或者铝合金材质，保证齿面的耐磨性能。实际装配时需要注意两个齿轮的轴向定位，保证齿宽方向完全对齐，避免出现轴向错位导致的啮合接触面积不足，运行过程中可添加少量润滑脂降低齿面摩擦，提升运行顺畅度与使用寿命。
