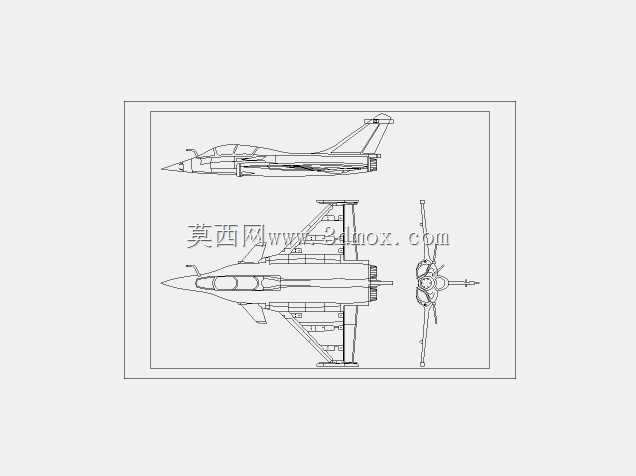

阵风战斗机多视角二维工程线稿图纸

这份线稿资料覆盖了阵风战斗机的侧视、俯视、前视三个核心投影视角，完整呈现了该型双发多用途战斗机的整体气动轮廓与结构布局特征。从航空工程应用场景来看，这类多视角线稿可作为飞行器概念设计阶段的布局参考、航空科普教学的结构示意素材、仿真建模前期的轮廓校准基准，也能为航模制作、航空文创产品开发提供精准的外形参照。

从实际用途维度看，阵风作为兼顾制空作战、对地对海精确打击、舰载起降能力的多用途战机，其线稿呈现的无尾三角翼配合近距耦合鸭翼的气动布局，是该机型实现高机动性、短距起降能力的核心设计特征，线稿中清晰标注了鸭翼与主翼的相对位置、翼面后掠角度、机身长细比等关键布局参数，能帮助设计从业者快速理解该类战机的气动设计逻辑。

在功能特性的呈现上，线稿明确勾勒出机身两侧的进气道轮廓、单垂尾的结构位置、机身外挂点的排布区间、座舱盖的整体造型、起落架的收放舱位置，同时也呈现了双发布局对应的尾喷口结构特征，这些细节对应了战机在不同任务场景下的载荷搭载、飞行控制、动力输出的结构基础。

从设计思路的表达来看，线稿传递出该机型在设计阶段对面积率修型的考量，机身沿纵轴的横截面积变化过渡平滑，能够有效降低跨音速飞行的阻力；鸭翼与主翼的近距耦合设计，既能够利用鸭翼产生的脱体涡提升主翼升力，也能在大迎角飞行状态下提升战机的操控稳定性，线稿中两者的间距、相对高度差都有精准的比例呈现。

在外形尺寸与安装边界层面，通过三视图的比例对应关系，可以推算出整机的长、宽、高比例关系，明确机翼展长与机身长度的比值、垂尾高度对应的机身顶部安装边界、机头雷达罩的锥度与长度占比，这些参数能够为后续的三维建模、等比例缩放制作、结构干涉校验提供基础的尺寸参照，避免在后续设计环节出现外形比例失真、结构边界冲突的问题。线稿中对机身表面的检修舱门轮廓、机载传感器的安装位置也有简略呈现，能够辅助从业者理解战机外场维护的接口布局逻辑。
