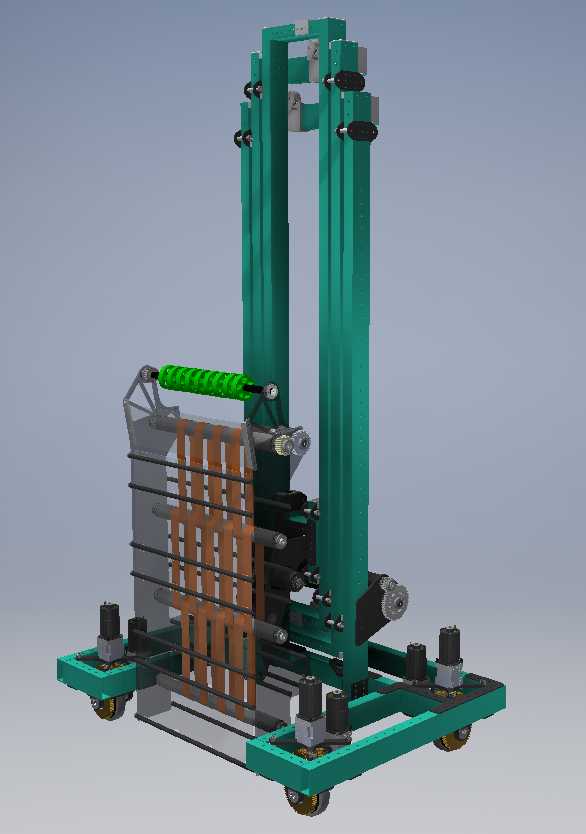

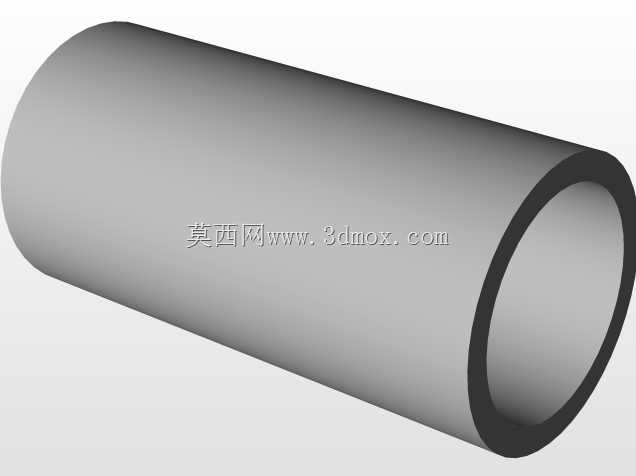

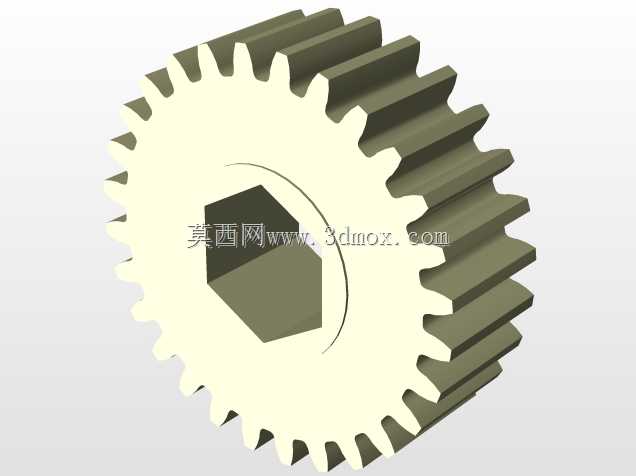

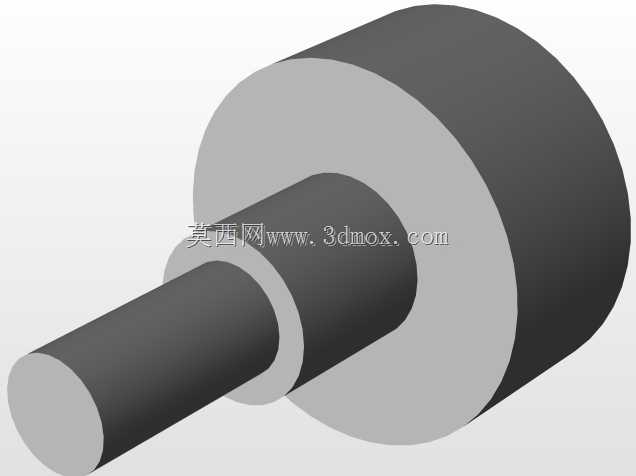

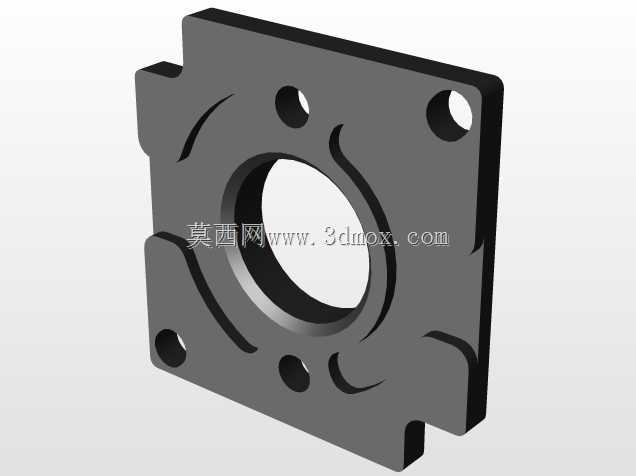

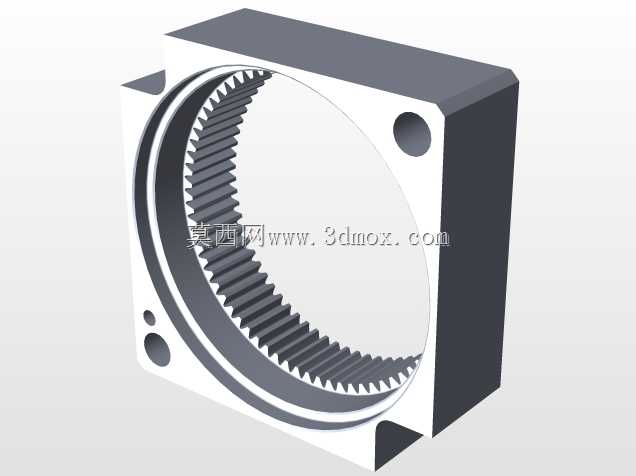

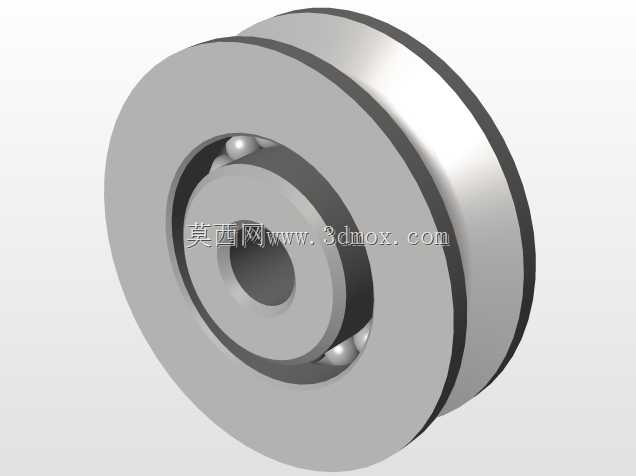

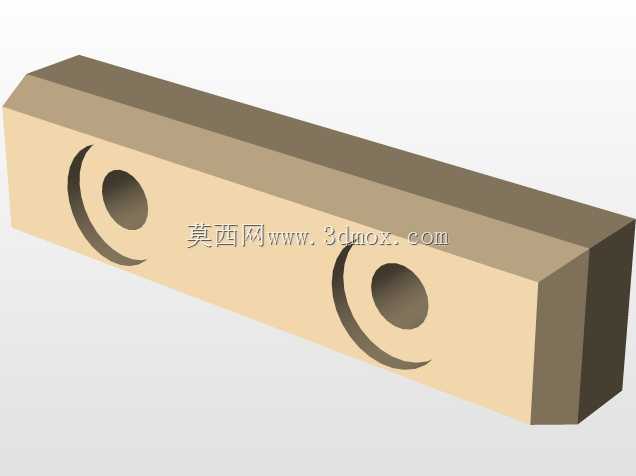

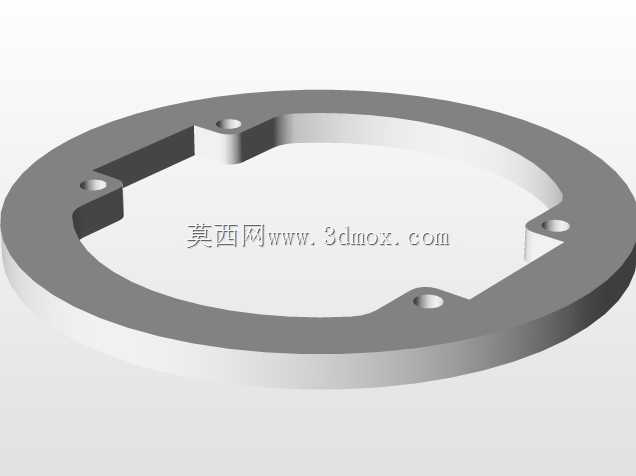

铝型材框架式垂直升降承载机架结构

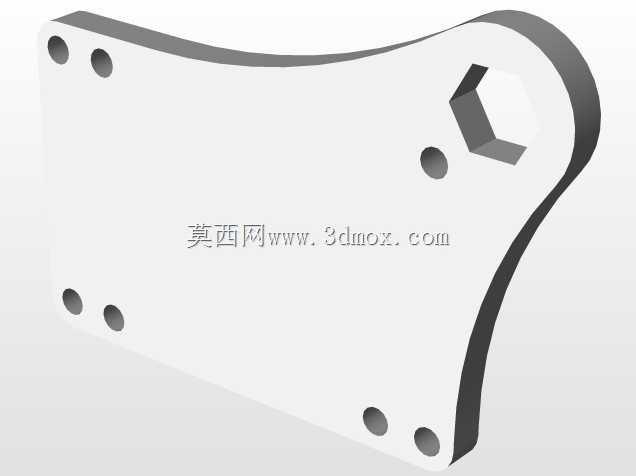

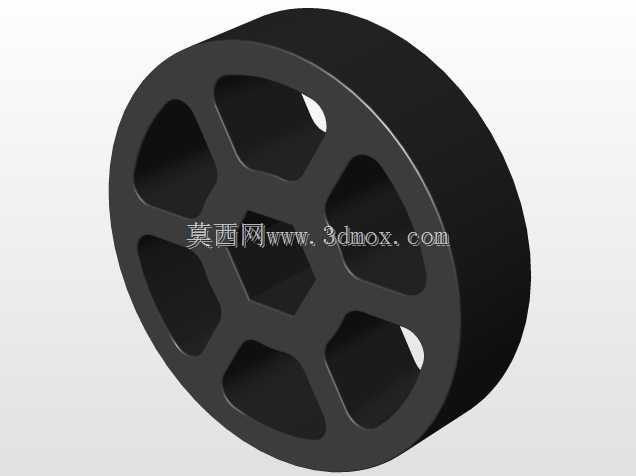

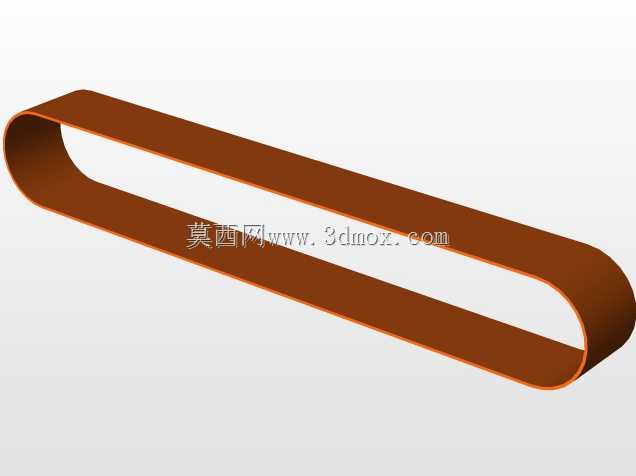

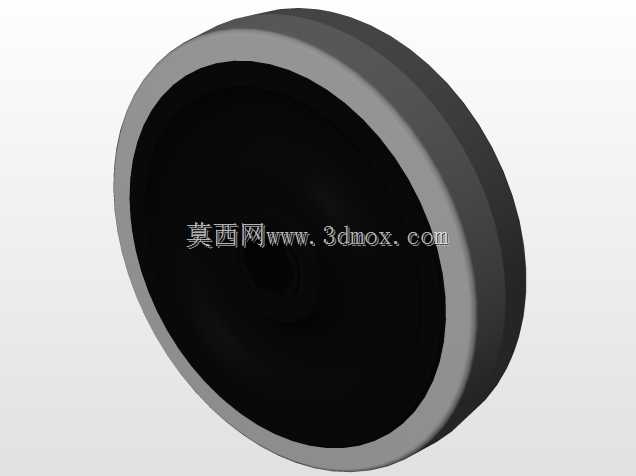

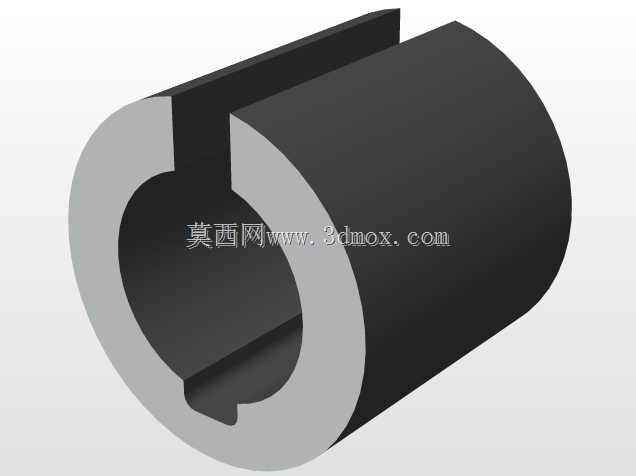

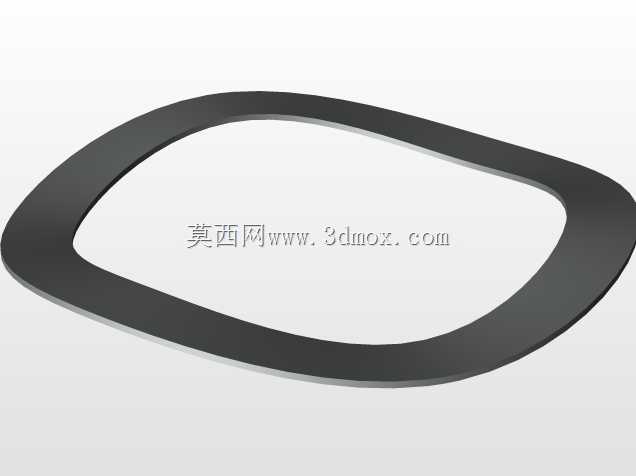

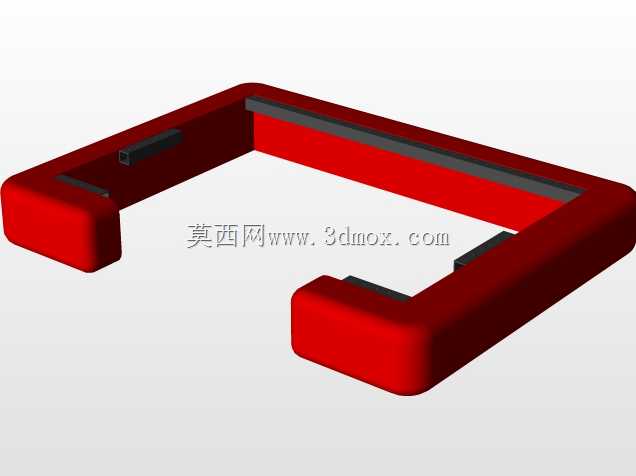

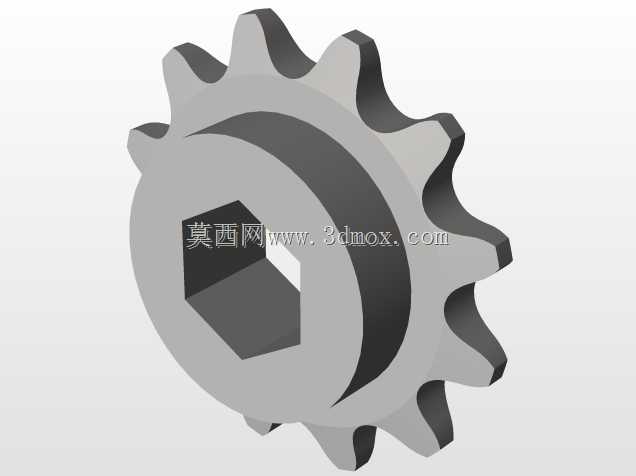

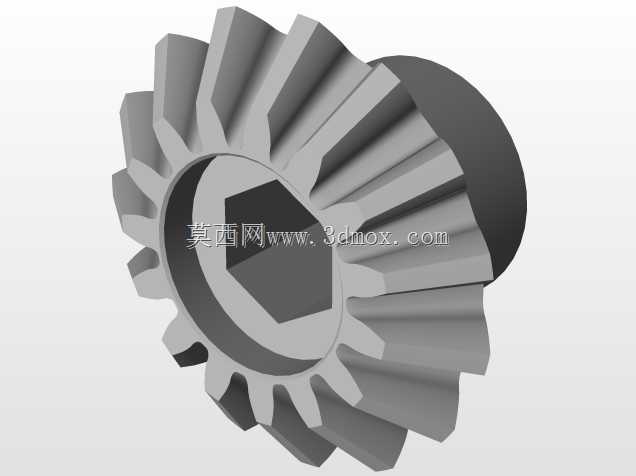

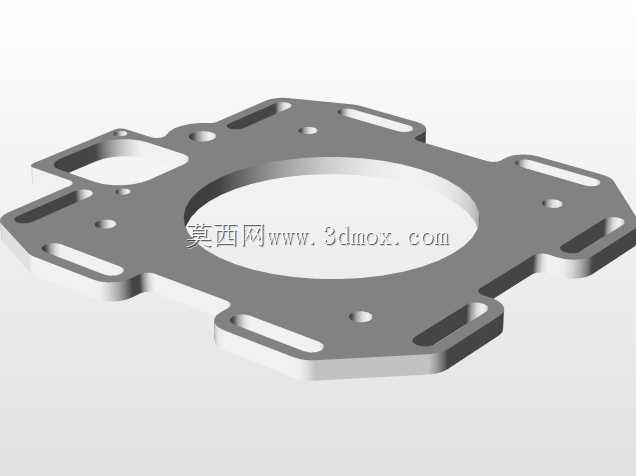

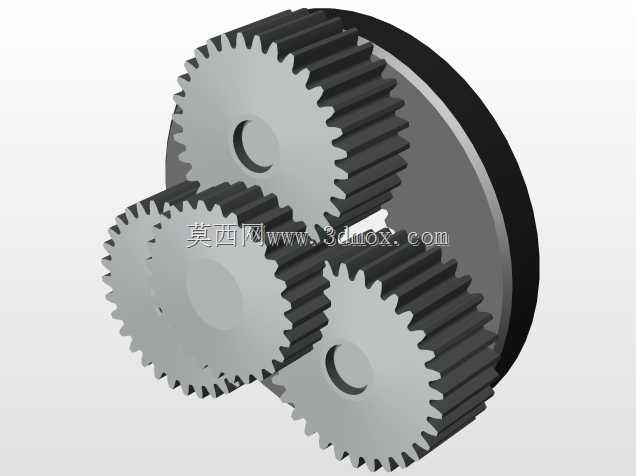

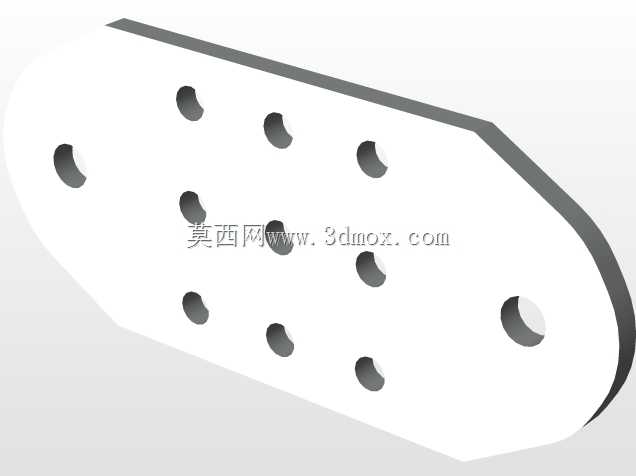

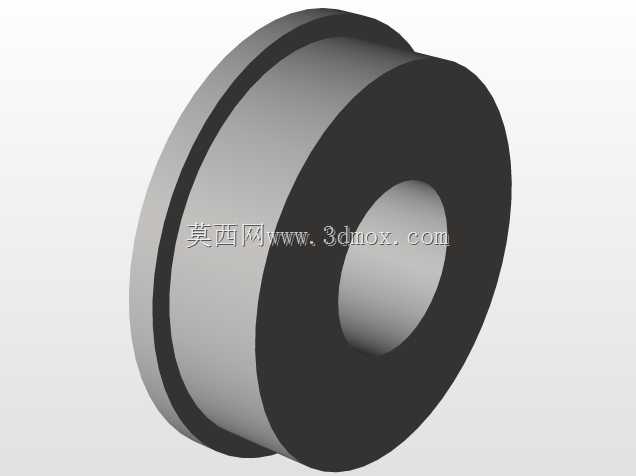

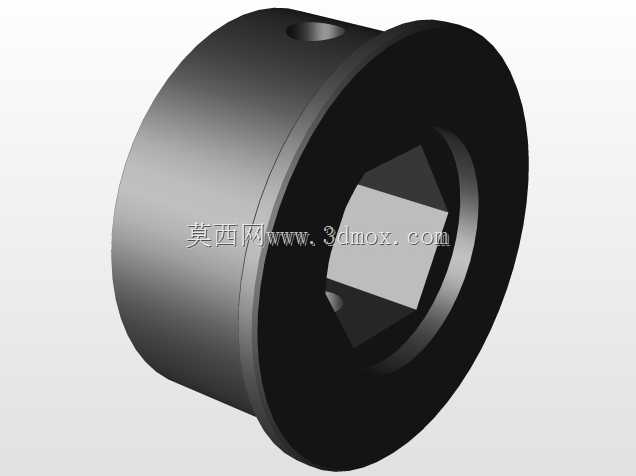

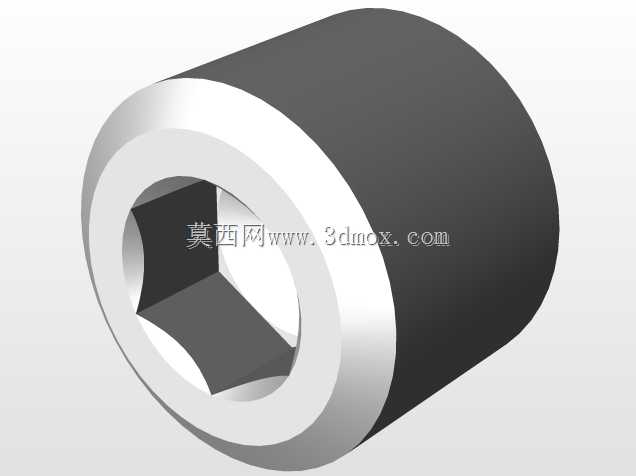

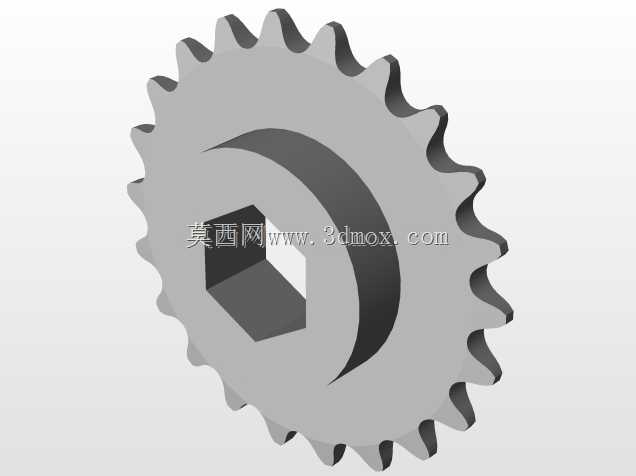

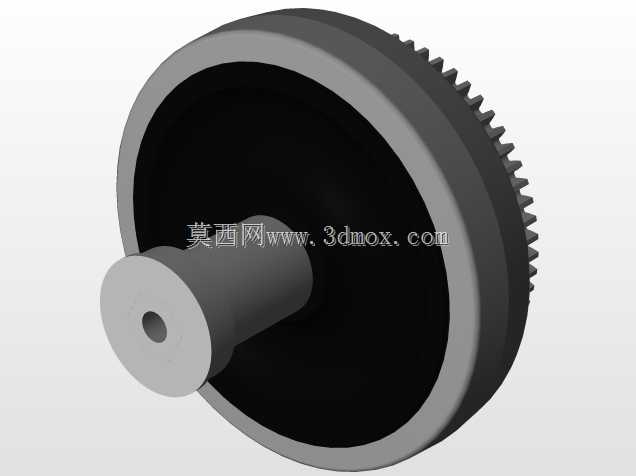

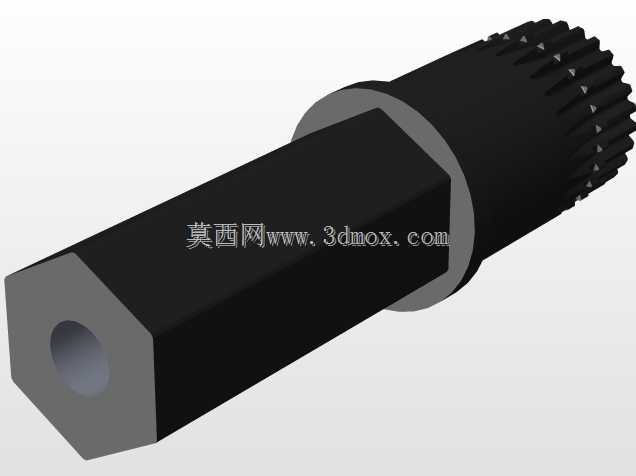

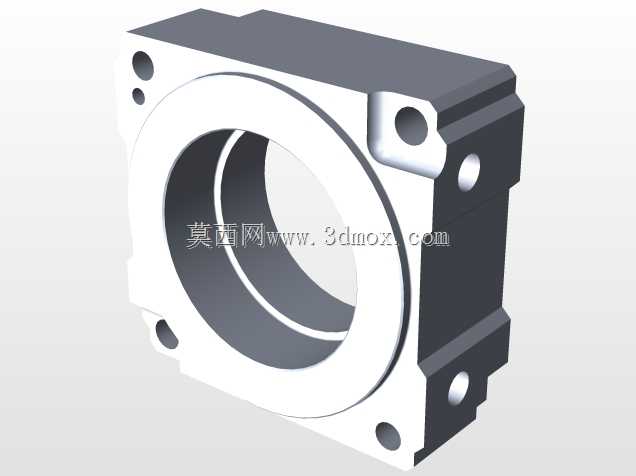

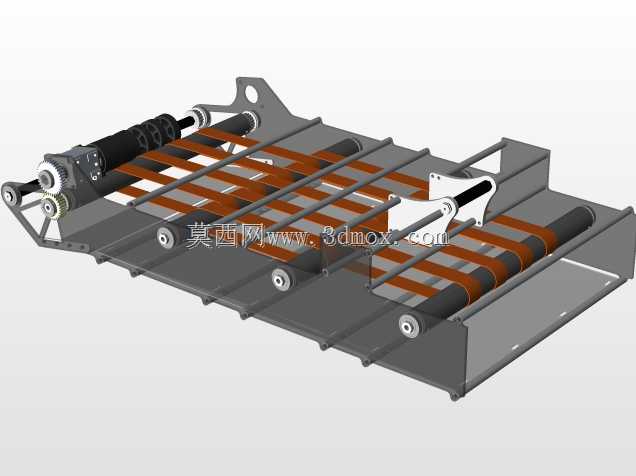

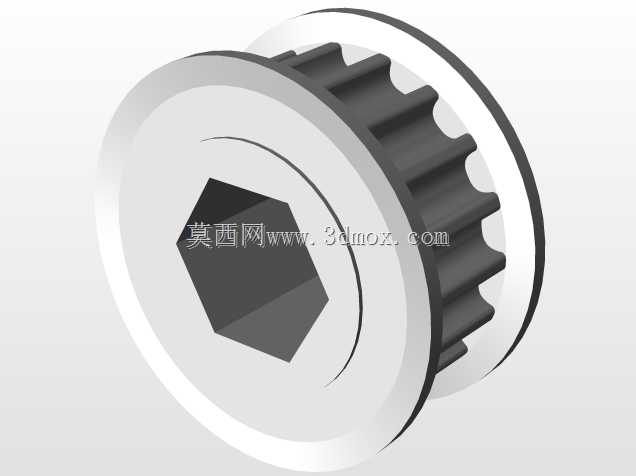

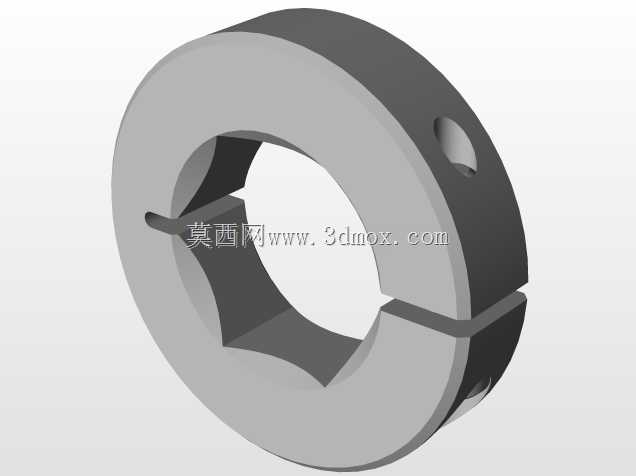

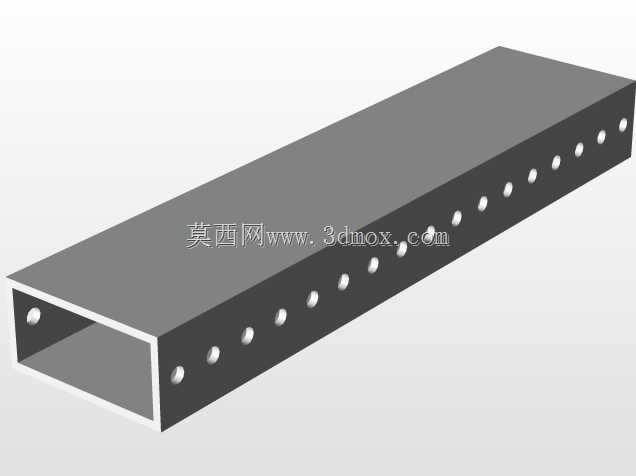

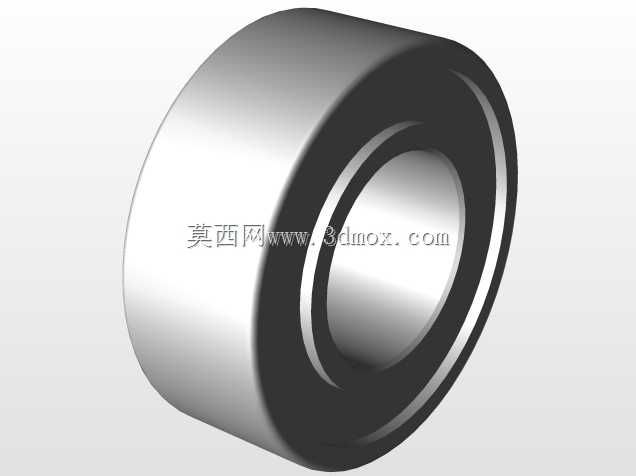

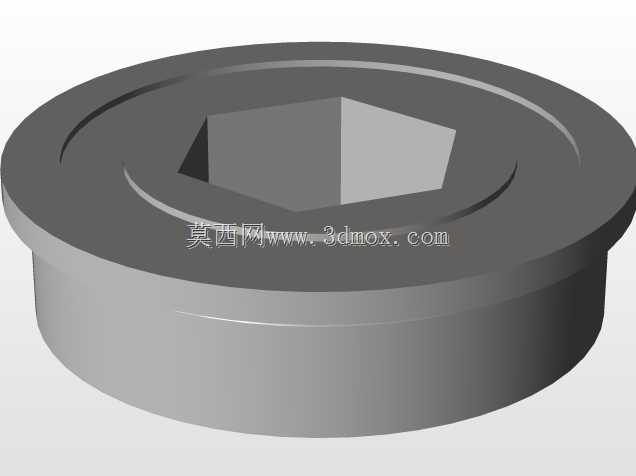

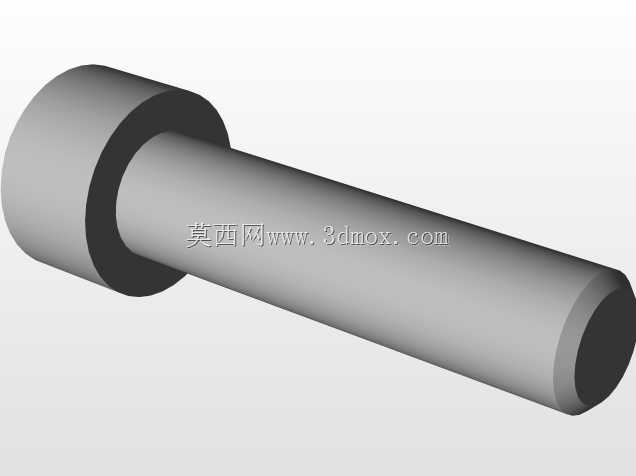

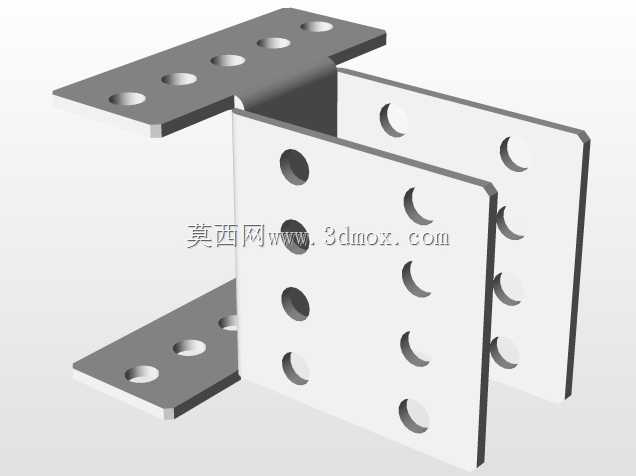

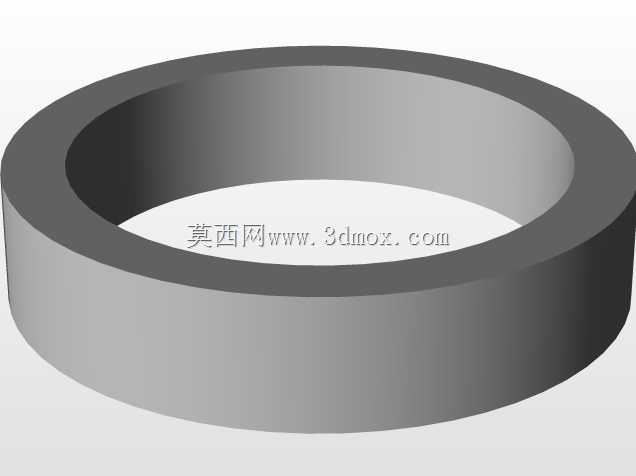

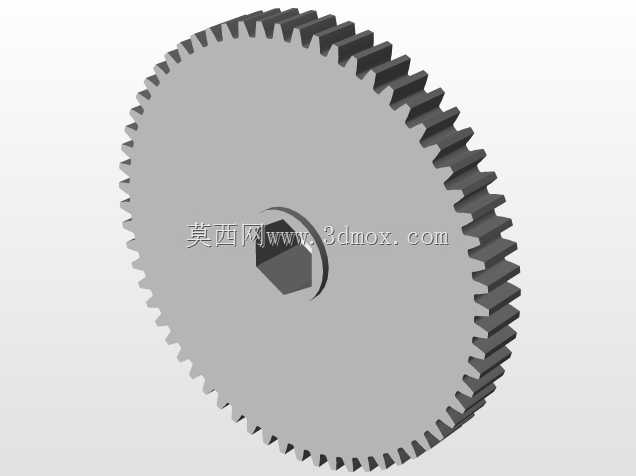

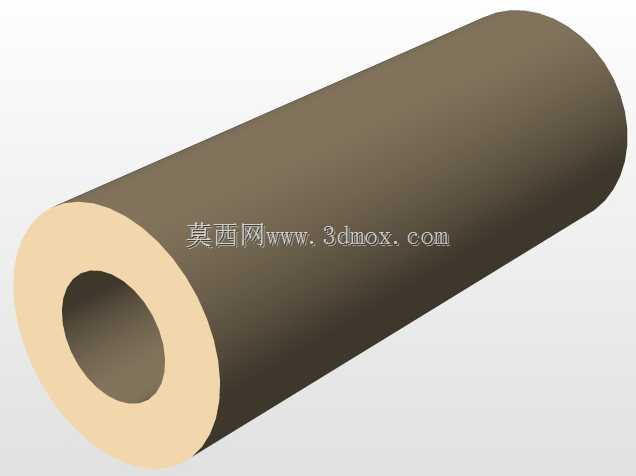

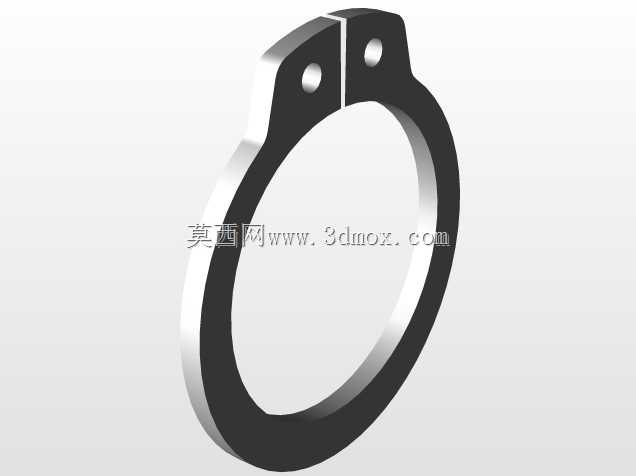

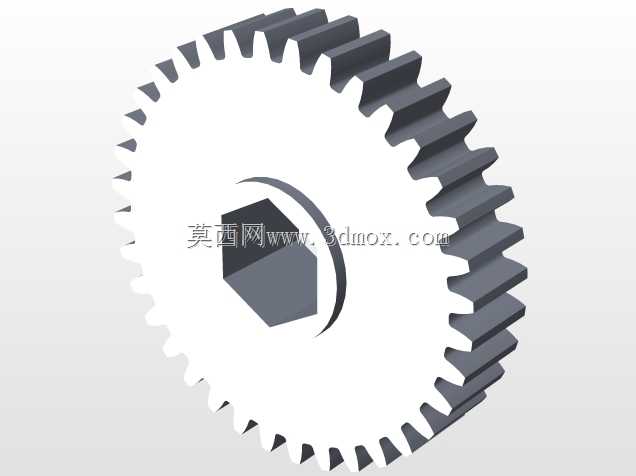

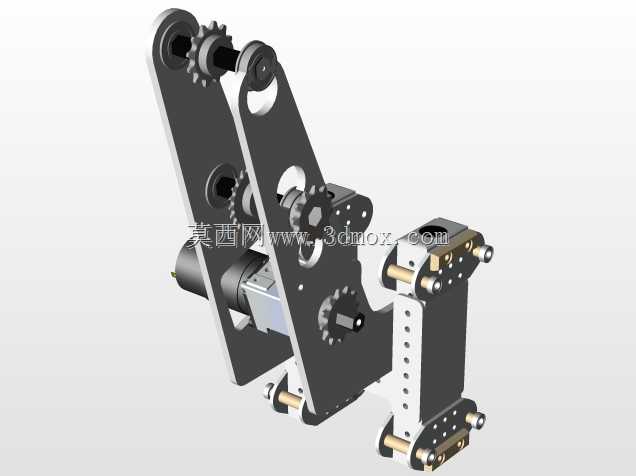

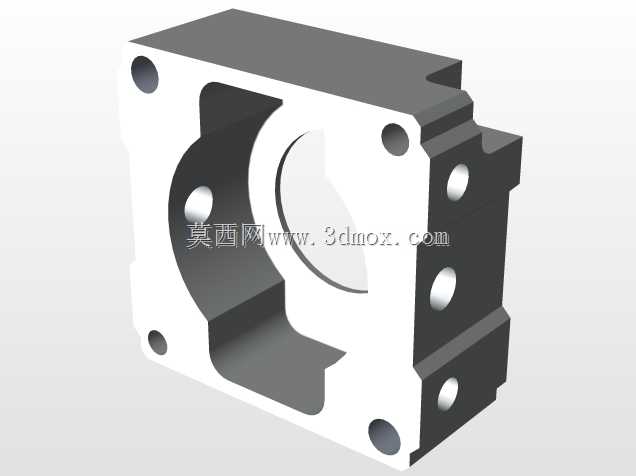

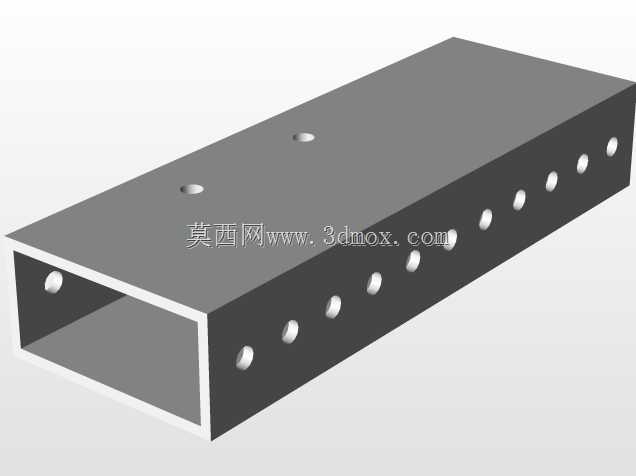

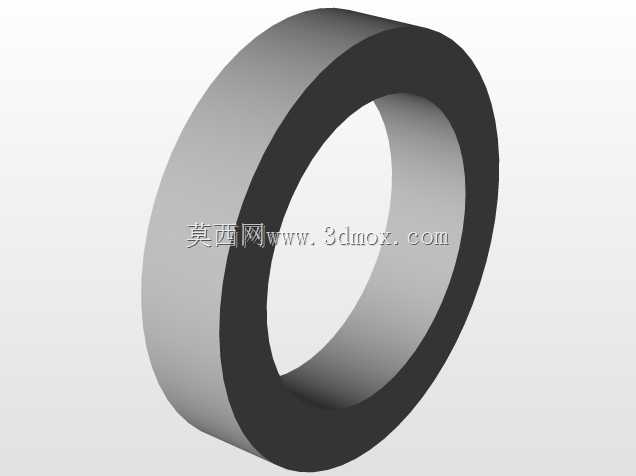

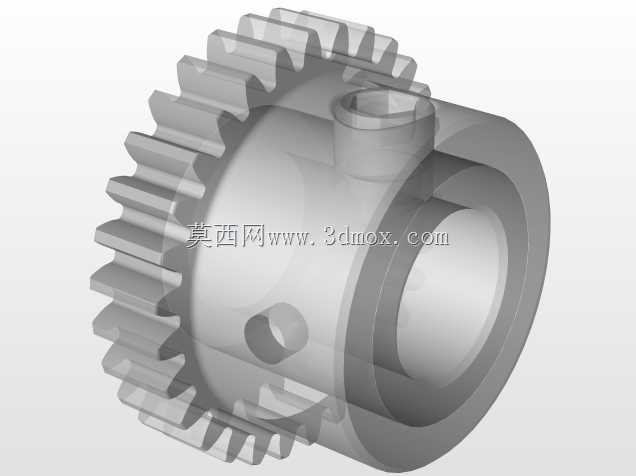

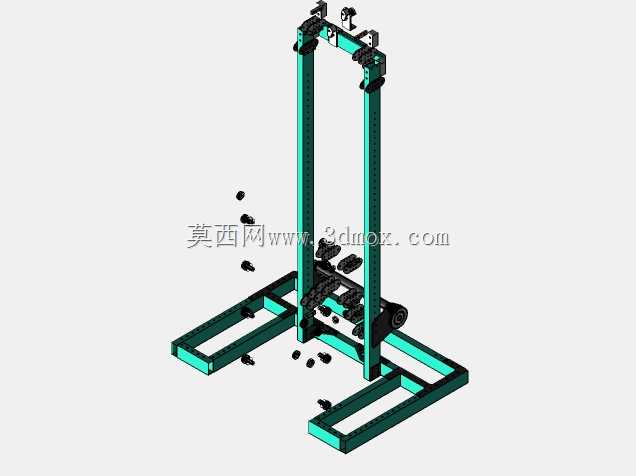

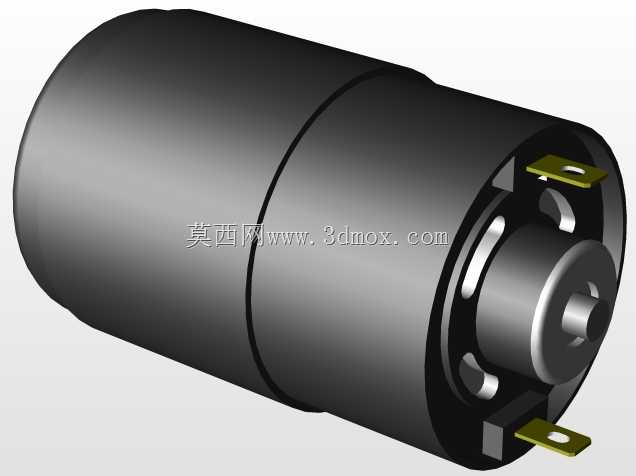

该机架结构主要面向车间物料垂直转运、轻型工件工位间升降输送场景设计，可适配生产线旁的半成品临时提升、工装夹具上下料位的高度调整需求，也可作为小型检测设备的垂直运动承载基座使用，整体采用工业铝型材拼接搭建，无需复杂焊接工序，现场组装调整灵活度较高。从结构布局来看，底部采用双平行铝型材支脚作为承托基础，支脚沿纵深方向延伸足够长度，保障整机在最大升降行程下的抗倾覆稳定性，支脚端面预留标准T型槽安装位，可直接通过膨胀螺栓与地面固定，也可加装脚轮实现工位间的灵活转场。两侧垂直布置的双立柱铝型材作为升降运动的导向承载主体，立柱与底部支脚通过专用角码连接件配合T型螺栓锁紧，连接节点处可根据实际负载需求加装加强筋块，避免长期受载出现连接松动。顶部横梁集成了多组安装座，可用于挂载驱动组件、限位传感器以及拖链固定结构，驱动端可根据实际使用需求选配同步带传动、丝杠传动或者链条传动结构，适配不同升降速度、不同负载等级的使用要求。设计过程中优先考虑了装配的工艺性，所有型材连接位置均采用标准连接件，无需二次加工即可完成整机组装，立柱的导向面预留了足够的安装空间，可加装直线导轨或者导向滚轮，降低升降运动过程中的摩擦阻力，同时保证运动过程的直线度。机架的整体宽度控制在常规生产线工位的适配范围内，不会占用过多通道空间，垂直方向的有效行程可根据实际使用场景调整立柱长度，无需改动底部与顶部的连接结构即可实现行程定制。框架上分散布置的安装点位可灵活适配各类工装夹具的挂载需求，比如气动夹爪、真空吸盘或者物料托盘都可直接通过T型螺栓固定在升降滑台上，无需额外打孔加工。从安装边界来看，设备安装时仅需保证地面平整度在常规工业地坪公差范围内即可，底部支脚的调平螺栓可补偿小范围的地面高度差，整机运行时的侧向力通过双立柱的对称结构均匀分散，避免单侧受力导致的型材变形。所有外露的型材端面均配置标准端盖，既可以避免铝型材槽口积灰，也能防止组装调整过程中尖锐边角划伤操作人员，框架上预留的走线槽位可将动力线缆、信号线缆规整收纳，避免线缆随升降运动出现拖拽磨损。
