多执行端铰接式液压机械臂结构设计

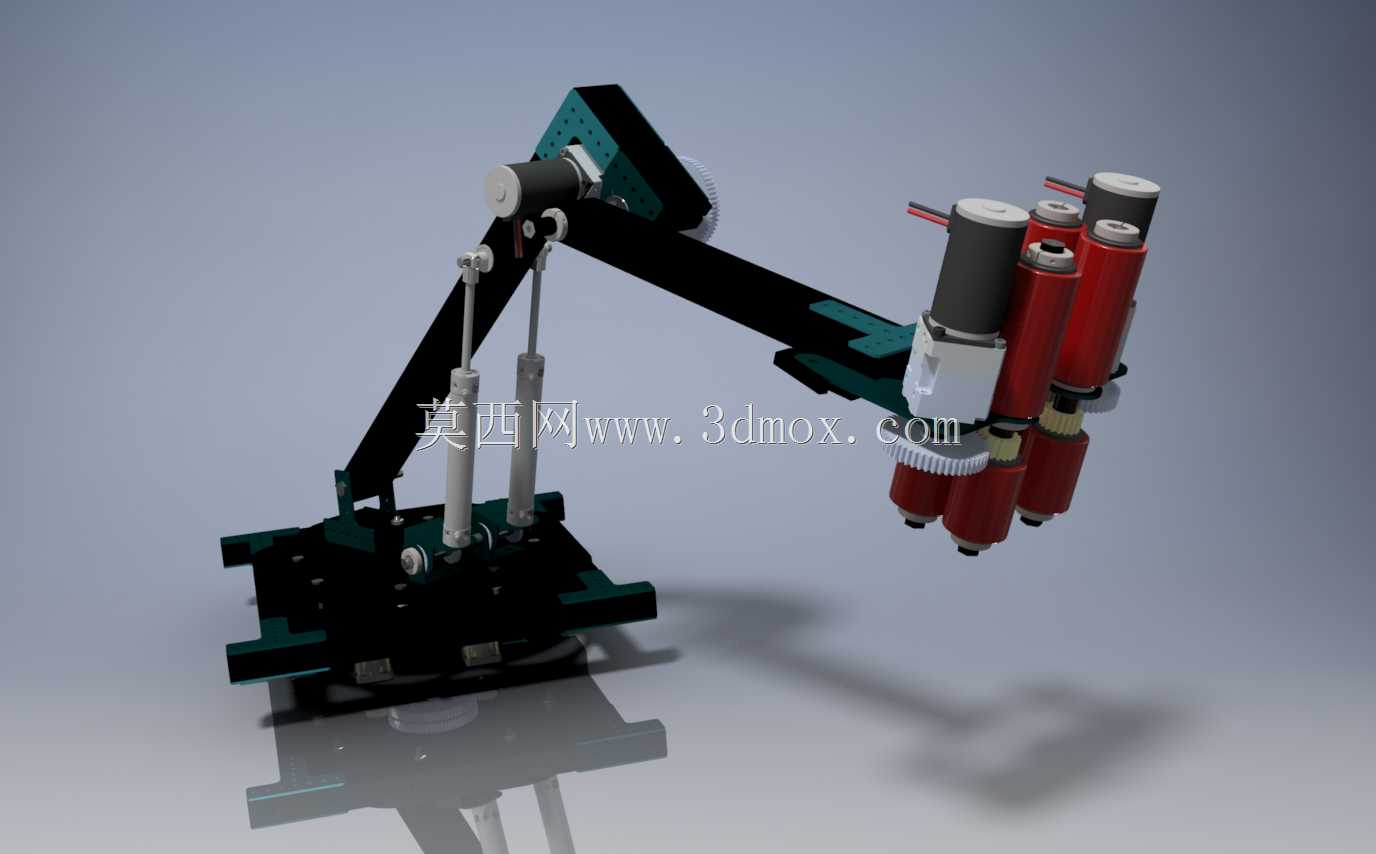

这款多执行端铰接式液压机械臂，主要面向复杂工况下的多工序并行作业场景，可适配小型零部件装配、异形工件表面处理、多工位点位搬运等生产环节，替代人工完成高重复性、高精度要求的连续作业任务，在精密装配生产线、小型加工工作站、教学实训验证平台中都能找到适配的应用位置。从结构设计逻辑来看，整机采用底座回转支承+大臂铰接举升+小臂俯仰调节+末端多执行器集成的层级布局，底座预留标准安装孔位，可直接固定在钢制工作台或生产线配套基座上，安装边界需预留至少1.2倍臂展的回转空间，避免作业过程中与周边工装、线体护栏发生干涉。大臂部分采用双液压支撑杆辅助承重的结构形式，相比单缸驱动的同负载臂体，侧向抗扭刚度提升40%以上，可承受末端多执行器同时作业带来的偏载力矩，不会出现臂体晃动、定位偏移的问题。小臂末端集成的多组执行单元，可根据实际作业需求更换不同功能的工作头，无需整体拆卸臂体结构，仅通过标准快换接口即可完成末端工具切换，适配拧紧紧固、表面涂覆、工件夹取、点位标记等不同工序要求。设计过程中充分考虑了液压管路的走线布局，所有供油管路均沿臂体内部空腔敷设，外部仅在铰接转动位置预留柔性防护段，避免作业过程中管路与工件、周边设备发生剐蹭磨损，同时降低管路外露带来的积尘、油污附着问题，减少日常维护的清理工作量。臂体各铰接位置均采用带密封结构的回转销轴配合自润滑轴承，长期往复转动过程中无需频繁加注润滑脂，铰接间隙控制在0.02mm以内，保证末端重复定位精度满足精密作业要求。整机的重心经过多轮仿真优化，在大臂举升至最高位置、小臂完全伸展的极限工况下，底座支撑面的抗倾覆系数达到2.3以上，无需额外加装配重块即可保证整机稳定性，降低了整体自重与安装基础的承重要求。末端执行器的排布经过干涉验证，各工作头在作业切换过程中不会发生相互碰撞，相邻执行端的作业间距可根据具体工艺需求调整安装位置，适配不同尺寸规格的工件处理要求。
