FRC赛事辅助弹射机械臂结构设计

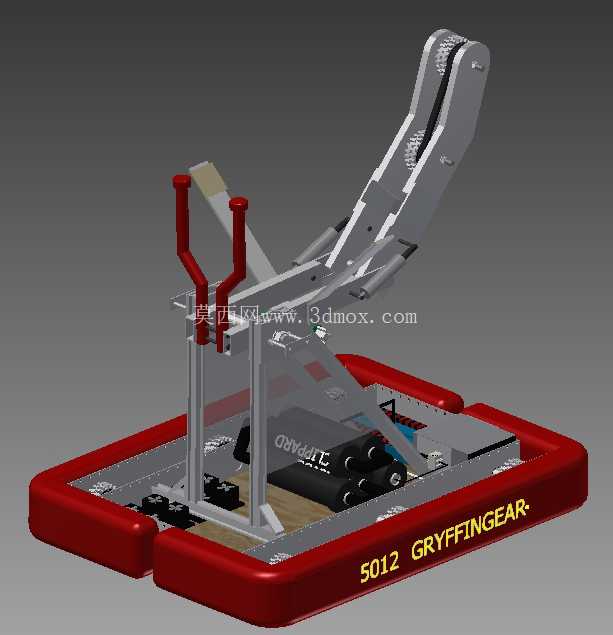

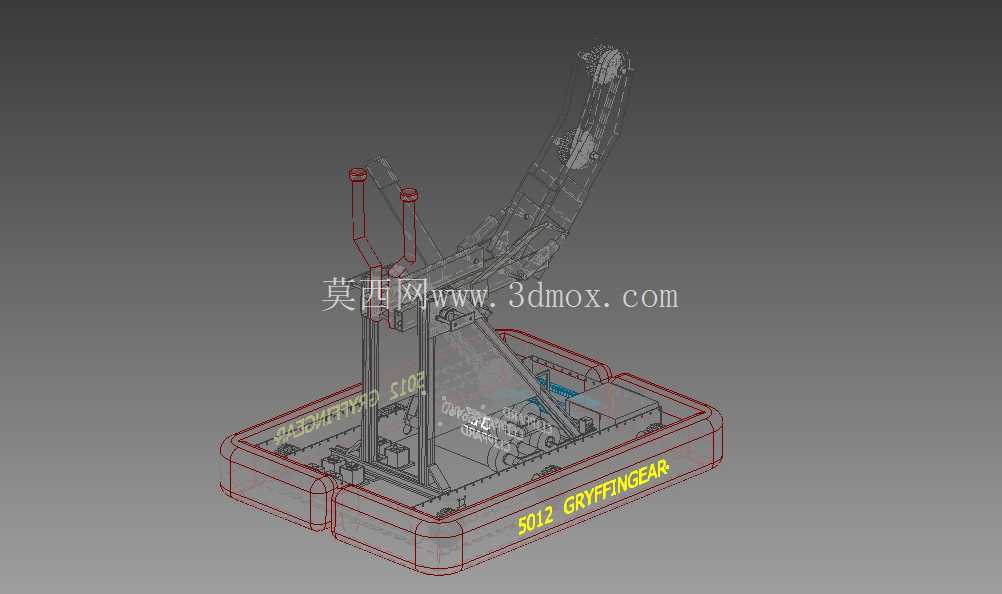

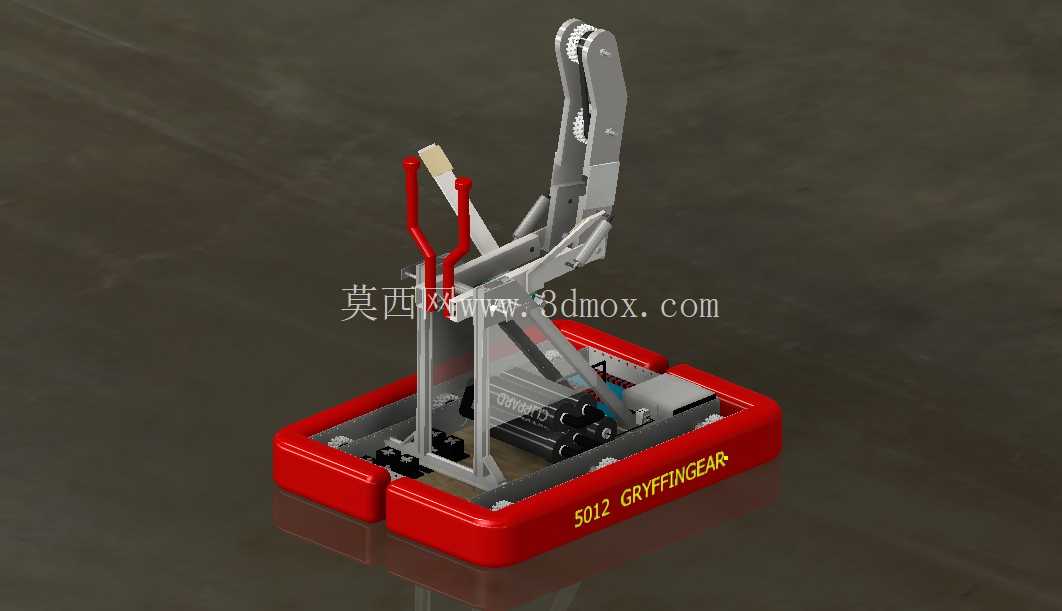

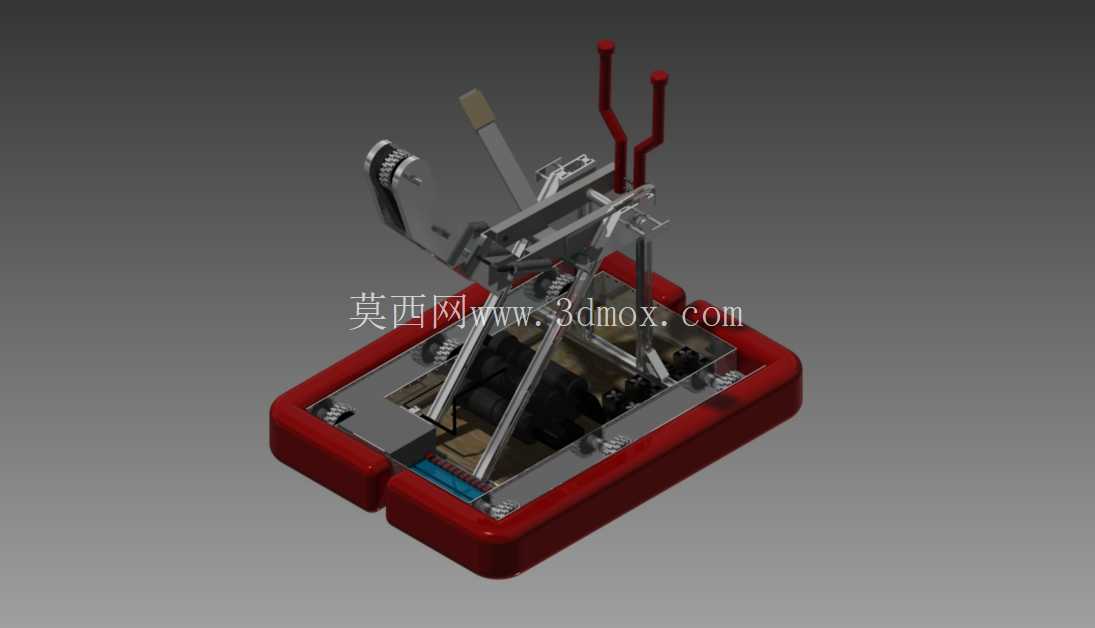

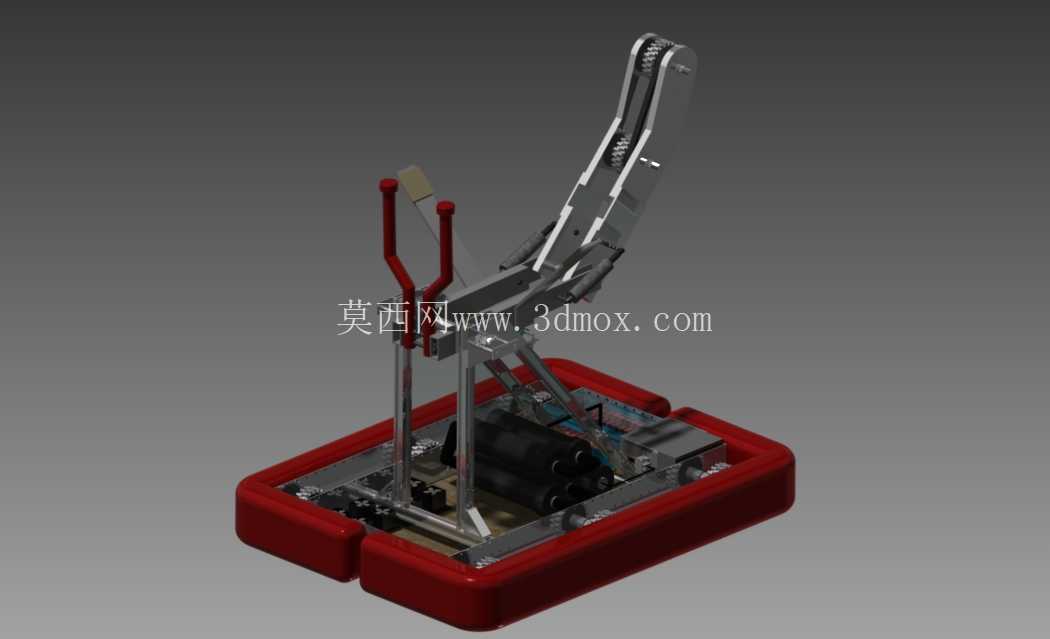

　　该结构属于竞技类赛事作业辅助执行机构，核心应用于青少年机器人竞赛的物料拾取、投射作业场景，可在限定场地边界内完成指定目标的快速拾取、角度调整与定向投射动作，适配赛事规则中对作业效率、动作精度的硬性要求。从功能实现逻辑来看，整套机构采用底部浮动承载基座搭配双段式摆臂的架构，红色基座作为整机安装基准，内部预留了动力元件、传动组件的安装腔体，基座底部设置有与移动底盘对接的安装孔位，可直接固定在标准赛事机器人底盘上，安装边界控制在400mm见方的区域内，整体抬升后总高度不超过1200mm，完全符合赛事对设备外形尺寸的限制要求。

　　摆臂部分采用齿轮啮合传动作为核心动力传递路径，臂身采用镂空式框架结构，在保证结构刚度的前提下尽可能降低自重，减少动力负载；臂端设置有V型定位叉，可适配直径70mm-120mm的球状赛事物料，拾取时依靠摆臂的下压动作完成物料卡接，无需额外设置夹爪驱动元件，简化了控制逻辑与动力链路。设计过程中优先考虑了动作响应速度，传动齿轮采用小模数直齿设计，啮合间隙控制在0.1mm以内，避免往复摆动过程中出现回程误差，摆臂的铰接点位置经过多轮运动仿真验证，确保在0.8秒的动作周期内可完成从低位拾取到高位投射的全行程动作，投射角度可通过调整铰接点处的限位块位置实现45度到75度的无级调节，适配不同投射距离的作业需求。

　　基座部分采用分体式拼接结构，红色围边采用高强度工程材质，内部设置有纵横交错的加强筋，可承受摆臂高速摆动带来的冲击载荷，避免长时间作业后出现基座变形问题；基座表面标注的标识区域可用于安装赛事队伍编号、传感器定位标识，不额外占用结构安装空间。从实际作业表现来看，该结构无需复杂的控制程序即可完成稳定的作业循环，对动力元件的扭矩要求较低，适配常规12V直流减速电机即可驱动，适合参赛队伍快速完成组装调试；传动链路全部暴露在框架外侧，日常维护、故障排查时无需拆解整体结构，可快速更换磨损的齿轮、铰接轴等易损件。

　　结构的重心经过配平设计，当摆臂抬升至最高投射位置时，整机重心投影始终落在基座安装边界内部，不会出现侧翻风险，适配移动底盘快速行进、急停等工况下的稳定性要求。臂身的两根红色导向杆一方面作为物料拾取时的导向结构，扩大物料拾取的容错范围，另一方面可作为摆臂动作的物理限位，当摆臂下压到最低拾取位置时，导向杆底部接触基座上的缓冲垫，避免齿轮啮合承受过大的冲击载荷。整套结构没有采用复杂的非标定制零件，大部分结构件可通过常规板材切割、标准件采购获得，加工门槛较低，适合非专业加工条件下的小批量制作，同时所有铰接点均采用标准轴承配合，转动阻力小，长时间作业下的磨损量可控，可满足整个赛事周期的使用需求。
