港口油品装卸作业系泊登船栈桥结构

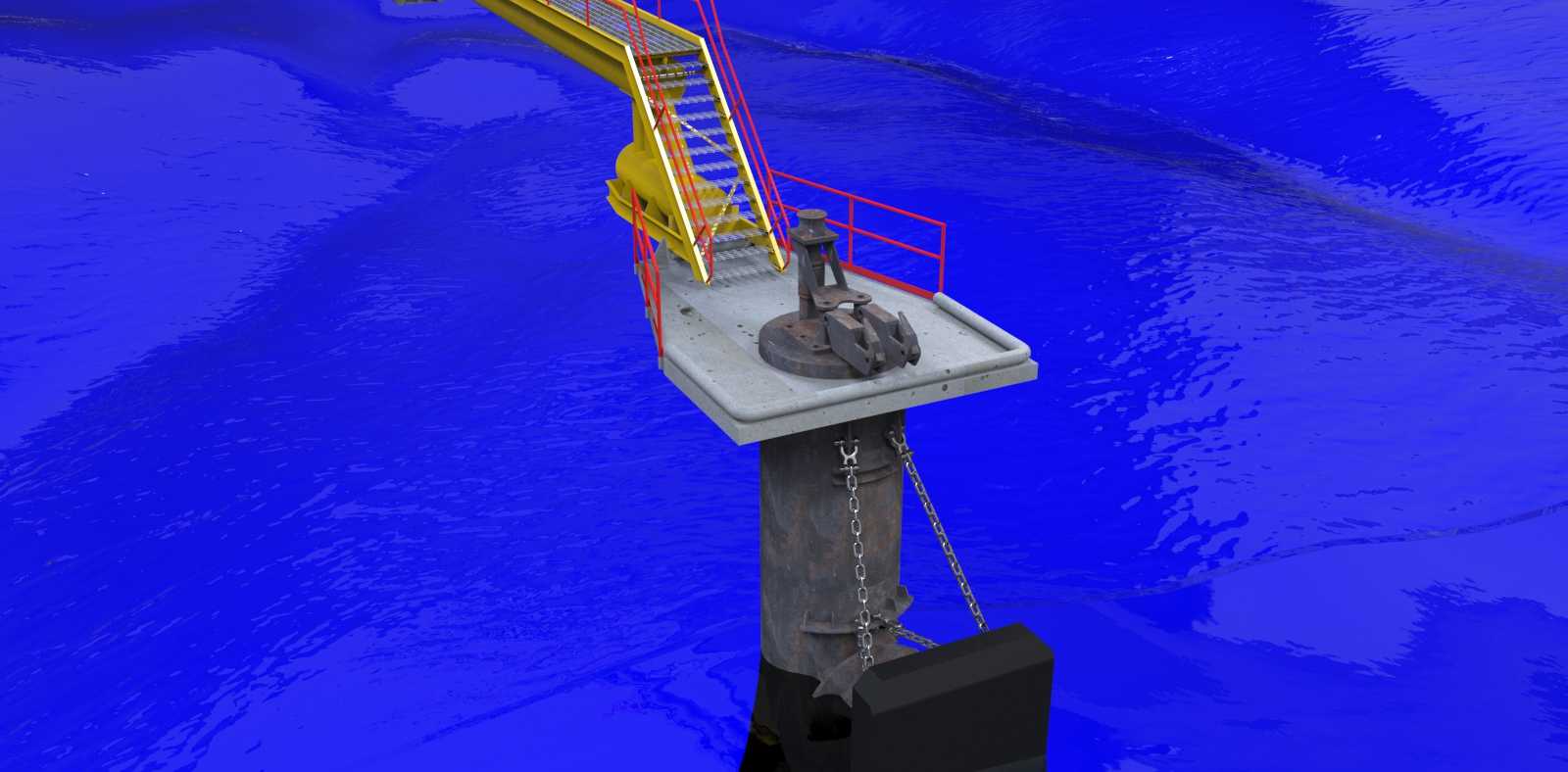

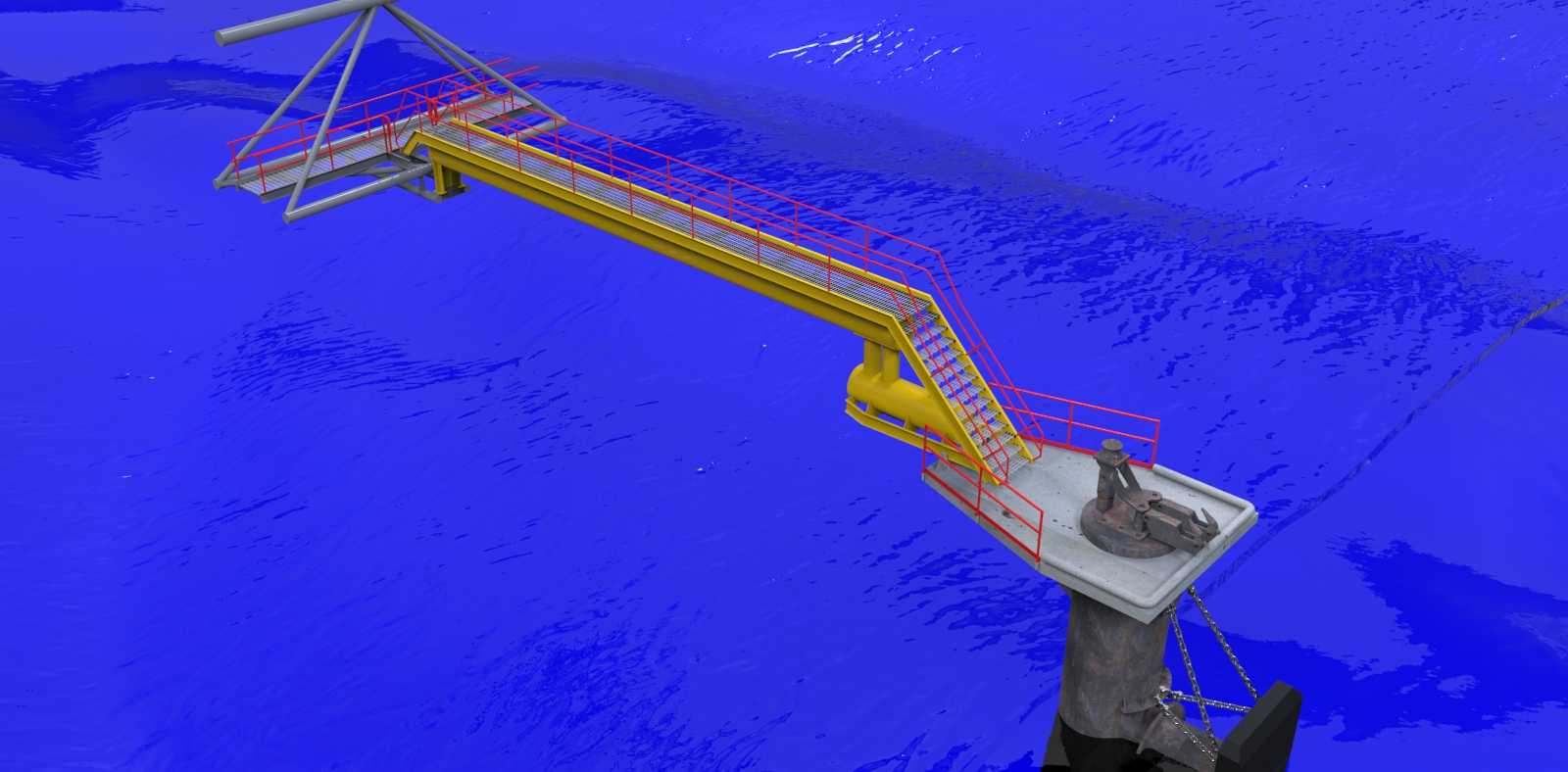

这套栈桥结构主要服务于沿海及内河油品码头的靠泊作业场景，当油轮完成系缆固定后，作业人员可通过该栈桥往返码头平台与油轮甲板，同时栈桥预留的管线敷设空间可承载输油臂、液压管线、信号线缆的布设需求，替代传统临时搭设的跳板，大幅提升靠泊作业的通行安全性与管线布设效率。从结构功能来看，栈桥主体采用变截面箱型梁作为主承载构件，主臂架沿靠泊方向倾斜布设，上端铰接于码头侧的支撑塔架，下端搭接于随水位浮动的系泊靠船墩，可适应不同潮位差带来的高度差变化，臂架两侧设置1.2米高的安全护栏，踏步采用防滑格栅板铺设，避免雨天或海浪打湿后人员滑倒。臂架中段集成的吊钩与导向索具，一方面可在栈桥收放时提供牵引受力点，另一方面可在油轮出现小幅位移时提供限位约束，避免栈桥端部从靠船墩滑脱，配合系泊缆绳共同锁定油轮的停靠位置，确保装卸作业过程中船身与码头的相对位置稳定。设计阶段首先需要明确作业区域的历年最高潮位、最低潮位差，以及靠泊船舶的干舷高度变化范围，以此确定臂架的长度、铰接点高度与俯仰调节行程，本次设计的臂架总长度约28米，铰接点距离码头作业面高度为6米，可覆盖4.5米以内的潮位变化区间，适配3000吨至5万吨级油轮的靠泊通行需求。安装边界方面，码头侧的铰接支座需要预埋在混凝土承台内，预埋深度不低于1.5米，靠船墩侧的搭接平台设置有导向挡块，允许栈桥端部在水平方向有±300毫米的位移余量，抵消风浪带来的船身小幅横摇、纵摇影响。结构受力计算时，除了考虑人员通行的均布载荷、管线自重载荷外，还额外计入了6级风载荷、海浪冲击带来的附加载荷，臂架主体采用Q355B钢材焊接成型，关键铰接点采用自润滑轴承，减少日常维护的润滑频次，护栏与踏步采用热镀锌处理，适应海边高盐雾的腐蚀环境。栈桥的旋转支座集成有阻尼缓冲结构，当船身随海浪起伏带动栈桥小幅俯仰时，阻尼结构可吸收冲击能量，避免臂架出现大幅晃动，提升人员通行时的平稳性。
