锅炉配套起重作业设备结构设计

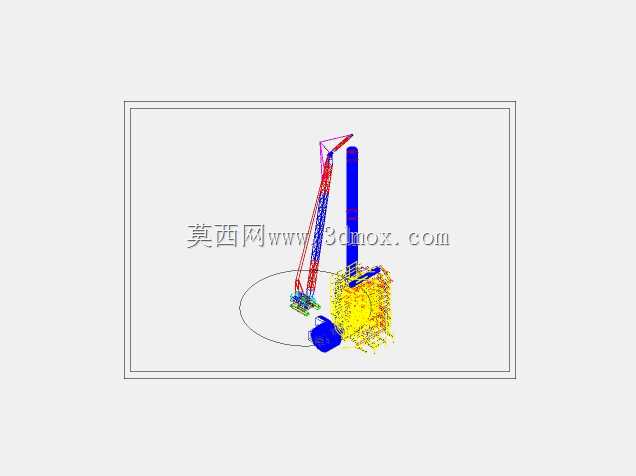

在电站建设、工业厂区锅炉安装及后期运维场景中，这类配套起重设备是核心作业载体，区别于通用起重设备，其设计完全围绕锅炉本体及附属构件的吊装、移位、检修需求展开，作业覆盖范围从锅炉底部的辅机吊装到顶部受热面组件的就位，需要适配锅炉周边紧凑的场地边界，避免与锅炉钢架、管道支架产生干涉。从结构设计逻辑来看，该设备采用立柱加伸缩臂架的组合构型，立柱作为主要承载结构，底部设置的回转支承可实现360度全范围作业覆盖，臂架采用多节伸缩桁架结构，可根据吊装距离与高度调整伸出长度，兼顾远距离构件转运与近距离重型部件吊装的受力需求。设备底部的配重模块经过重心校核，在最大起升幅度下可保证整机抗倾覆稳定性满足重型吊装作业的安全规范，臂架端部的起升滑轮组配合卷扬机构，可实现不同重量构件的平稳起吊，避免吊装过程中构件晃动碰撞锅炉本体结构。从安装边界来看，设备的固定基座需要与锅炉周边的硬化地面做预埋连接，基座尺寸需匹配现场地基承载力要求，作业时臂架的最低变幅角度与最高起升高度，均经过现场作业空间模拟，确保在锅炉钢架的间隙内可完成水冷壁管排、汽包附件、吹灰器等部件的精准就位，无需额外拆解设备即可覆盖锅炉全高度范围的作业需求。在实际运维场景中，该设备可长期固定在锅炉侧方区域，日常可承担检修工具、更换备件的垂直转运，停炉检修期间可完成受热面更换、管道吊装等重型作业，无需额外调用大型移动式起重机，大幅降低厂区内锅炉运维的作业成本与场地占用。设计过程中针对锅炉周边高温、多粉尘的作业环境，对臂架铰接点、回转机构、卷扬钢丝绳等部件均做了防护结构设计，减少高温烟尘对运动部件的磨损，延长设备在厂区恶劣工况下的使用寿命，整体结构的受力节点均经过有限元校核，确保在额定起重量下各部件的应力分布处于材料许用应力范围内，避免长期重载作业出现结构变形。
