小型弹簧式压合工装结构设计方案

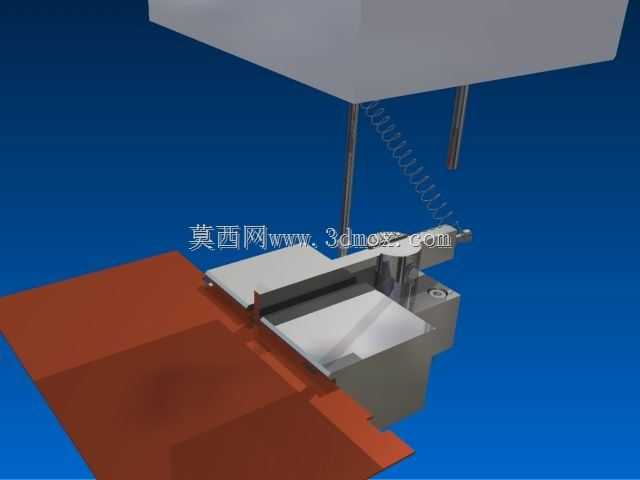

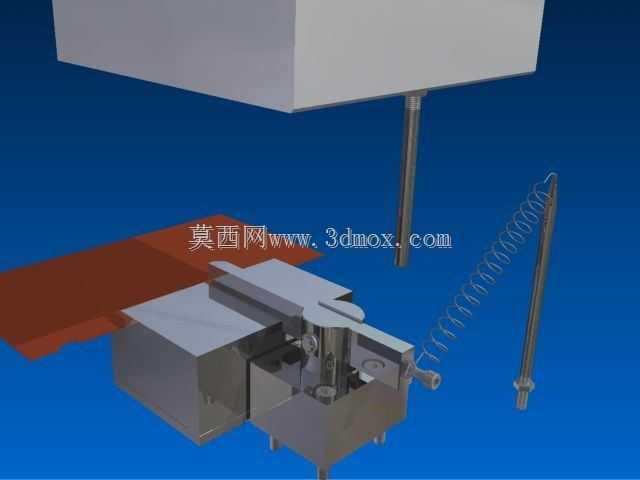

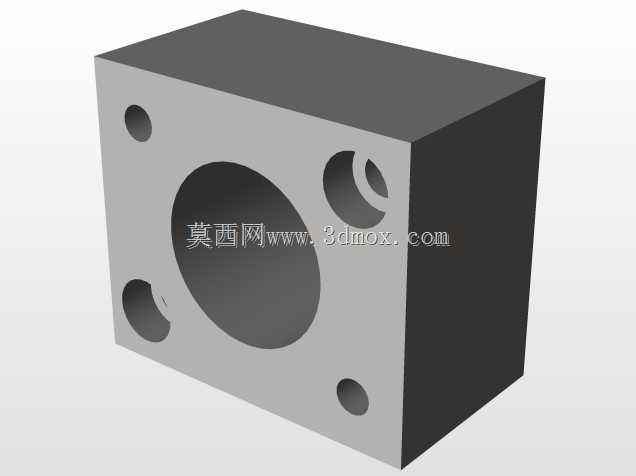

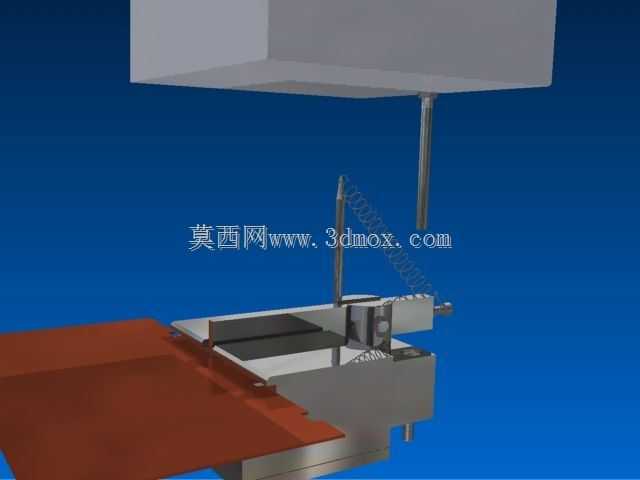

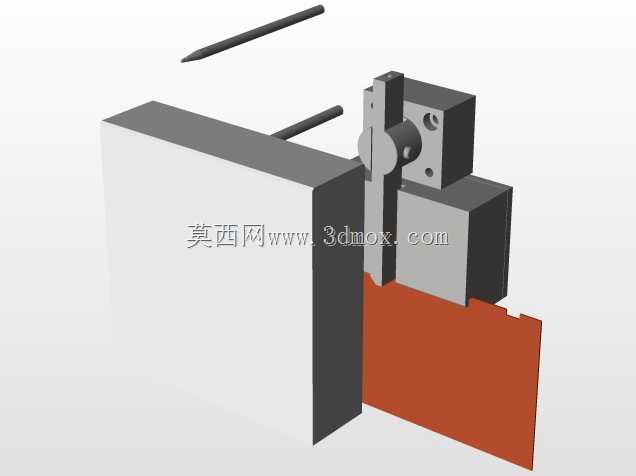

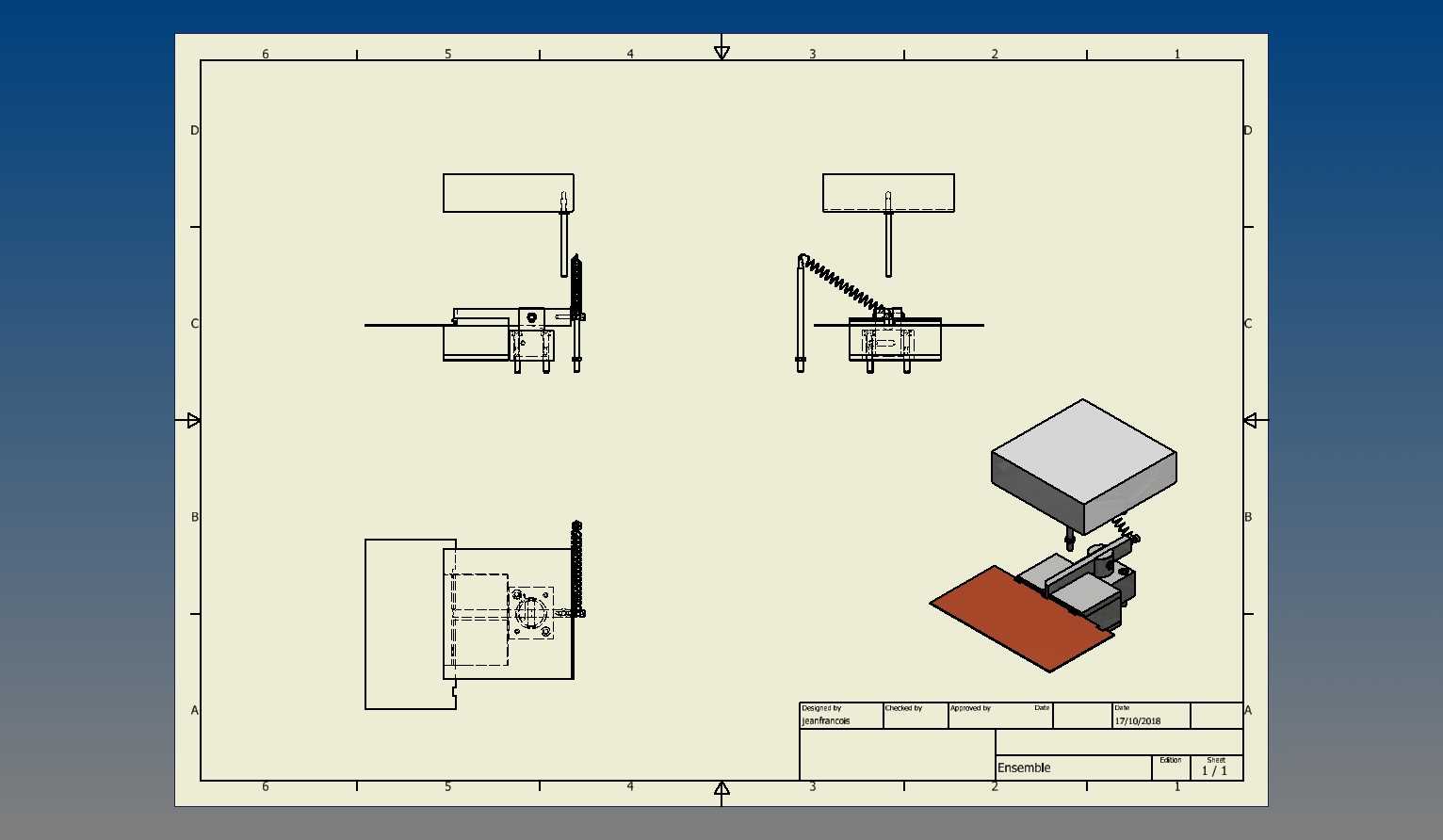

这套压合机构主要面向电子零部件、小型五金件的小批量装配工位设计，常见于消费电子组装线、低压电器装配工段的手动压装工序，用来完成薄型壳体与内部元器件的压合定位、小尺寸五金端子的压接固定，替代纯手工按压的作业方式，保证每一次压装的行程一致、压力输出稳定，避免人工施力不均导致的元器件压损、壳体翘曲问题。从结构布局来看，整套机构采用立式悬臂布置，压头组件通过线性导杆与底座连接，复位弹簧套设在导杆外侧，非作业状态下弹簧将压头抬升至最高位，留出足够的工件取放空间，作业时操作人员向下按压压头顶部的操作块，克服弹簧弹力带动压头下行，接触工件后完成压合动作，松开操作力后弹簧自动带动压头复位，不需要额外配置动力源，适合无气源、无电源的零散装配工位使用。设计过程中优先考虑了操作的人机工程性，压头的操作面距离底座工作面的高度设置为180mm，匹配成年操作人员坐姿作业的手臂自然下垂高度，长时间操作不会产生明显的手臂酸胀感；导杆采用光轴配合直线轴承的导向结构，压头下行过程中的径向偏摆量控制在0.05mm以内，保证压合位置的精度，不会出现压偏、错位的问题。底座部分设置了可拆卸的工件定位槽，可根据不同加工工件的外形更换定位块，不需要重新加工整套工装，切换产品的调整时间控制在5分钟以内，适配多品种小批量的柔性生产需求。从安装边界来看，整套机构的底座安装尺寸为120mm*100mm，可直接通过螺栓固定在标准防静电工作台面上，不需要额外制作安装支架，整体占用工作台面空间不足0.02平方米，不会挤占工位上的物料盒、操作工具摆放空间。压头的工作行程设置为40mm，可适配高度在5mm到35mm之间的各类小型工件压合作业，弹簧的预紧力可通过导杆顶部的调节螺母调整，根据不同工件的压装需求设置合适的复位力与压装反馈力度，避免压力过大压裂脆性材质工件，或是压力过小导致压合不到位的问题。整套结构没有复杂的传动部件，日常维护只需要定期给导杆擦拭少量润滑脂即可，故障率极低，适合生产一线的长期高频次使用，相比气动压装设备不需要布设气管、配置气源，前期投入成本更低，也不存在气动元件的漏气噪音问题，适合对作业环境噪音有要求的装配车间使用。
