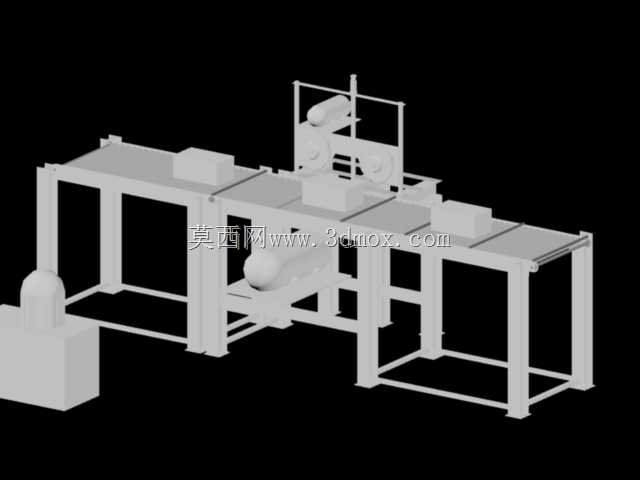

动力电池极片连续裁切生产线设备结构

这套设备主要面向动力电池电芯制备前段的极片裁切工序，适配软包、方形铝壳电芯生产线的连续化作业需求，可对接前端涂布、辊压工序的出料端，也可衔接后端叠片、卷绕工位的进料输送，覆盖新能源电池制造车间极片定长裁切、极耳成型、废边收集的全流程作业环节。从结构布局来看，设备采用分段式方通焊接机架作为承载主体，各功能段机架通过地脚螺栓与车间地面固定，安装时需保证各段输送面的平面度公差控制在0.2mm/m以内，避免极片输送过程中出现跑偏、褶皱问题，整体设备的安装边界需预留两侧各800mm的维护通道，进料端与前端设备对接间隙不超过50mm，出料端与下游设备的高度差可通过机架底部的调节脚杯进行±30mm范围的微调。设备核心功能段分为进料定位单元、双工位裁切单元、出料输送单元三个部分，进料端设置有纠偏导辊机构，可对输送过程中的极片偏移量进行实时修正，纠偏精度可达±0.1mm，避免裁切尺寸出现超差；双工位裁切单元采用上下对切的刀组结构，其中一组刀组负责极片主体的定长裁切，另一组负责极耳位置的冲切成型，刀组安装座采用线性导轨导向，裁切动作由伺服电机驱动曲柄滑块机构完成，裁切行程可根据极片厚度进行0-50mm范围的调整，适配0.08-0.3mm厚度的正负极极片加工需求。设计过程中充分考虑了极片加工的防尘要求，裁切工位下方设置有废边收集通道，可将裁切产生的极片边角料统一输送至车间废屑收集系统，同时各传动辊的轴承端均设置有密封防护结构，避免粉尘进入轴承造成磨损；输送单元采用平皮带输送结构，皮带表面做防静电处理，防止极片输送过程中产生静电吸附粉尘，皮带的张紧机构设置在机架侧端，维护时无需拆解输送面板即可完成皮带更换与张紧度调整。设备的电控柜独立布置在进料端侧方，与主机架的间距控制在1000mm左右，既方便操作人员接线调试，也可避免裁切过程中产生的振动影响电控元件的稳定性，整体结构的受力经过有限元校核，满负荷运行时机架的最大变形量不超过0.15mm，可满足24小时连续化生产的刚性要求。
