喷砂作业用沉砂集料分配装置结构

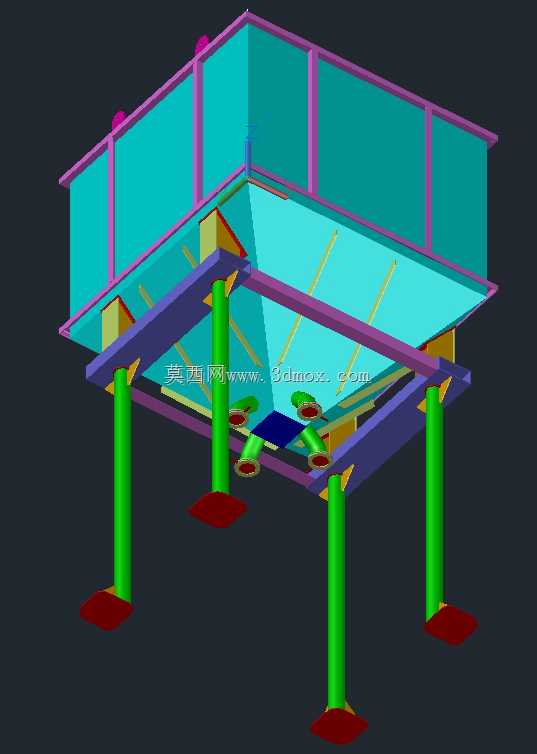

在表面处理车间的喷砂工序段，沉砂斗是衔接喷砂主机、砂料回收系统与分选单元的核心中转部件，日常作业中承担着喷砂机落下砂料的收集、暂存与均匀分配功能，避免高速喷射后的砂料在回收路径中出现堆积、卡滞，保障整个喷砂循环系统的连续运行。从实际工况适配来看，这类沉砂斗主要针对喷砂作业中回收的粗砂进行初步归集，设计时首先要考虑砂料的安息角参数，斗体侧壁的倾斜角度需大于常用喷砂磨料的自然堆积角，避免磨料在斗壁粘附架桥，保证砂料能依靠自重顺畅滑落到下方的出料口位置。斗体的上沿开口尺寸需要匹配喷砂舱底部的落料区域范围，安装时要保证上沿与落料口的密封衔接，防止回收过程中砂料外溢造成车间扬尘，同时要兼顾周边输送管道、分选设备的安装间距，预留足够的操作维护空间，方便后期对斗体内壁的磨损情况进行检查。结构设计上，斗体采用上宽下窄的渐缩式腔体结构，上部为矩形接料段，能够最大化承接落料区域的回落砂料，下部过渡到适配出料输送装置的接口尺寸，过渡段做圆弧顺滑处理，避免直角位置出现砂料长期堆积的死角。壁厚选择需要考虑喷砂磨料的长期冲刷磨损，易磨损的内壁区域可预留衬板安装位，方便后期更换耐磨衬板延长整体使用寿命，斗体上部设置的连接法兰边，可直接与喷砂舱底部框架通过螺栓紧固，安装时要保证整体的水平度，避免因倾斜导致单侧砂料堆积下料不畅。在功能实现层面，沉砂斗不需要额外配置动力部件，完全依靠砂料自重完成集料与送料，出料口的尺寸设计要匹配后续螺旋输送机或者气力输送管道的进料口径，保证砂料下落流量与输送系统的处理能力匹配，不会出现供料不足或者溢料的情况。针对粗砂回收的场景，斗体内部不需要设置复杂的筛分结构，仅需在进料位置可加装初步的格栅，阻挡作业过程中混入的较大尺寸工件碎屑、杂物进入后续输送系统，避免造成输送管道卡堵或者磨料分选设备的损坏。实际投产使用中，这类沉砂斗的安装高度需要结合车间整体布局确定，既要保证上方喷砂舱的落料高度合理，也要给下方的输送设备留出足够的安装与检修空间，斗体外部可根据需求设置振动器安装座，当磨料湿度偏大出现下料不畅时，可加装小型振动器辅助下料，保障整个砂料循环回路的通畅，减少人工清理积砂的工作量，提升喷砂工序的连续作业效率。
