钣金冲压成型压力机用接料盒结构

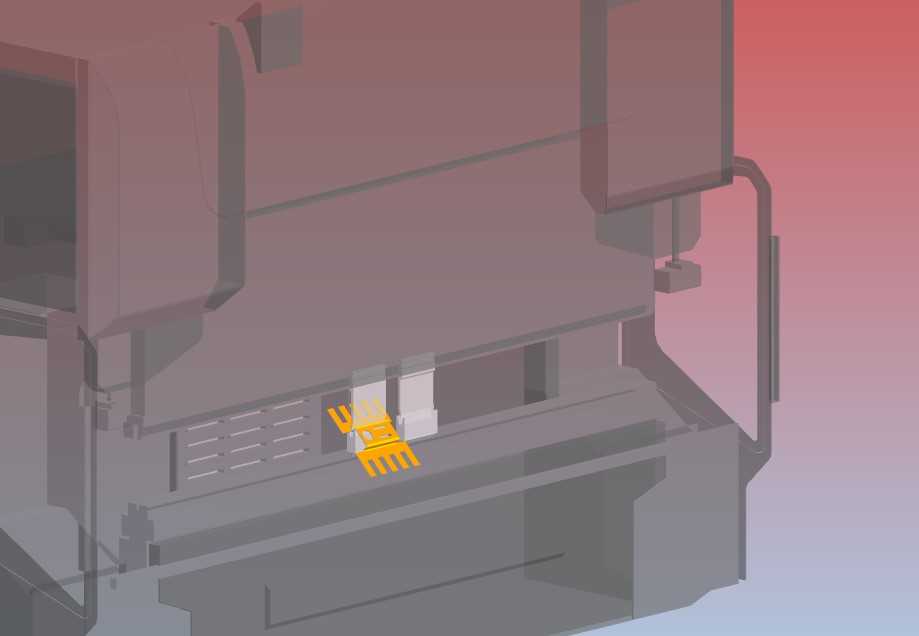

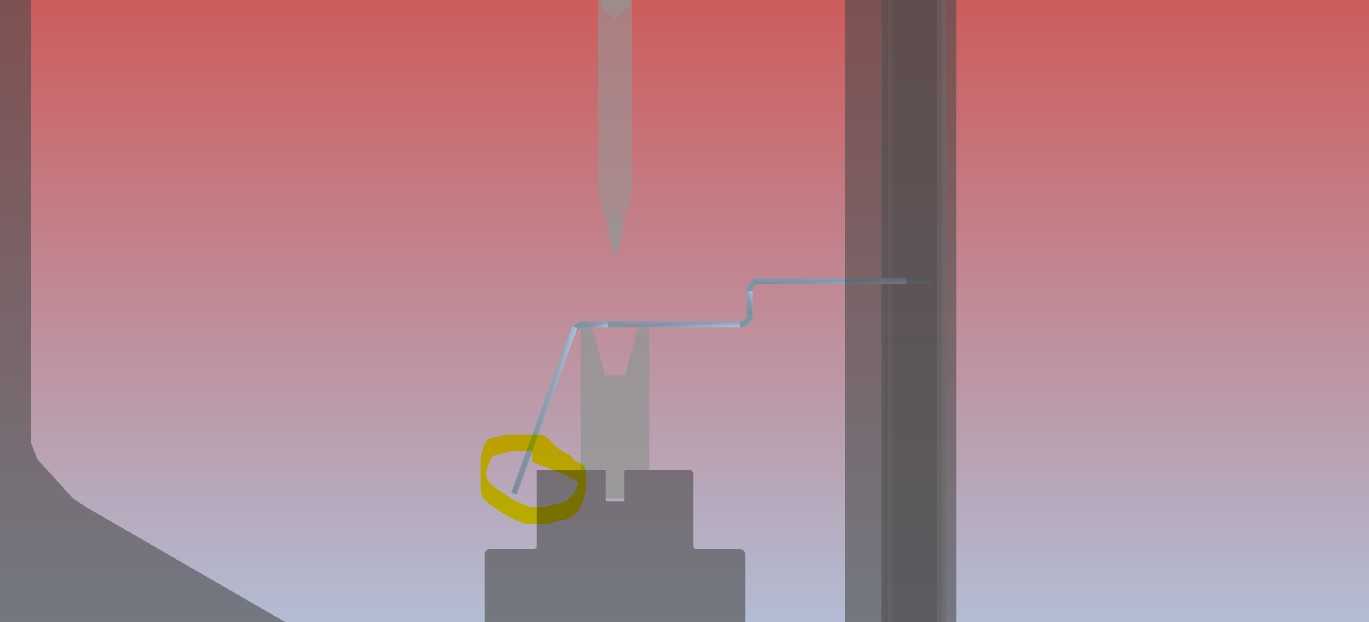

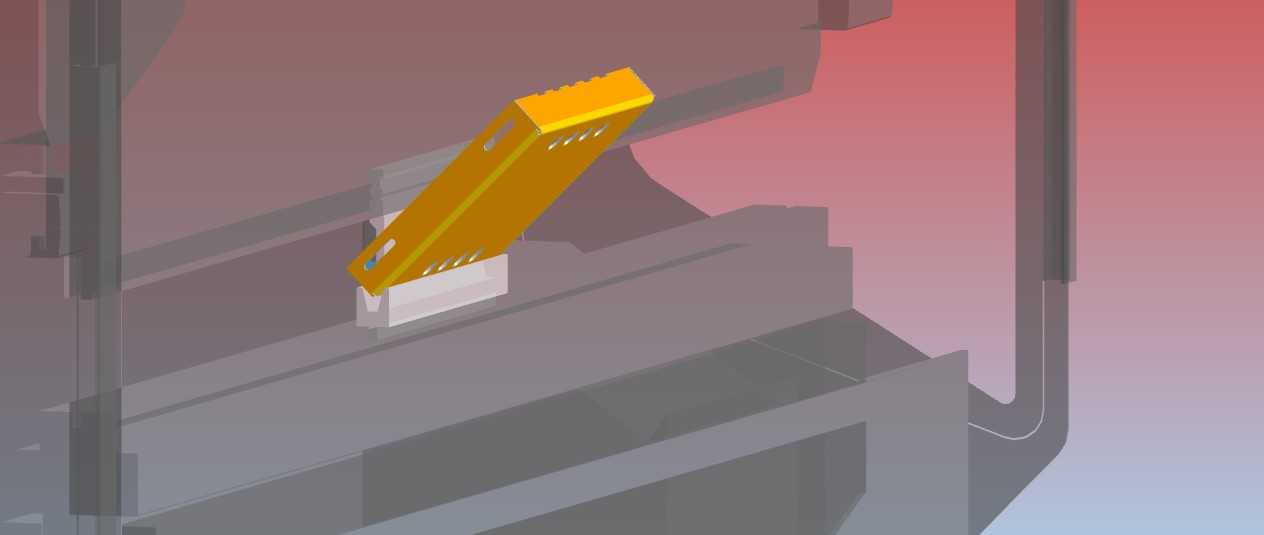

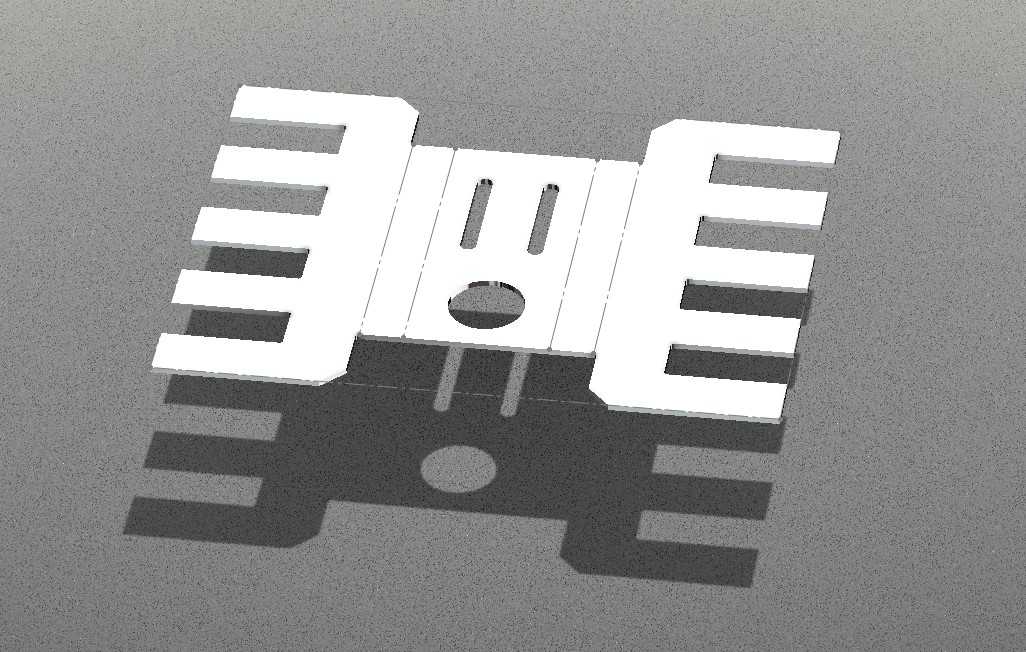

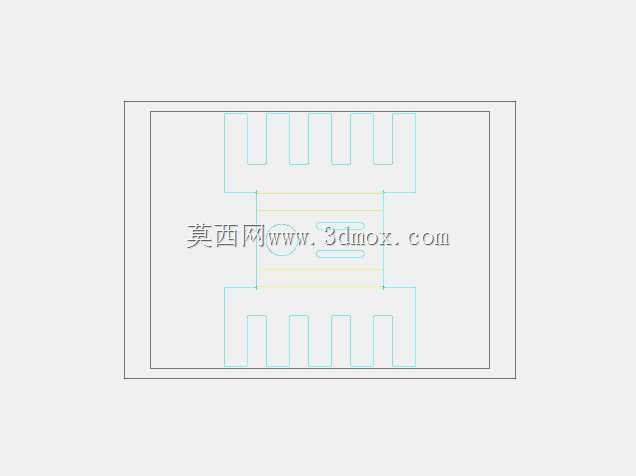

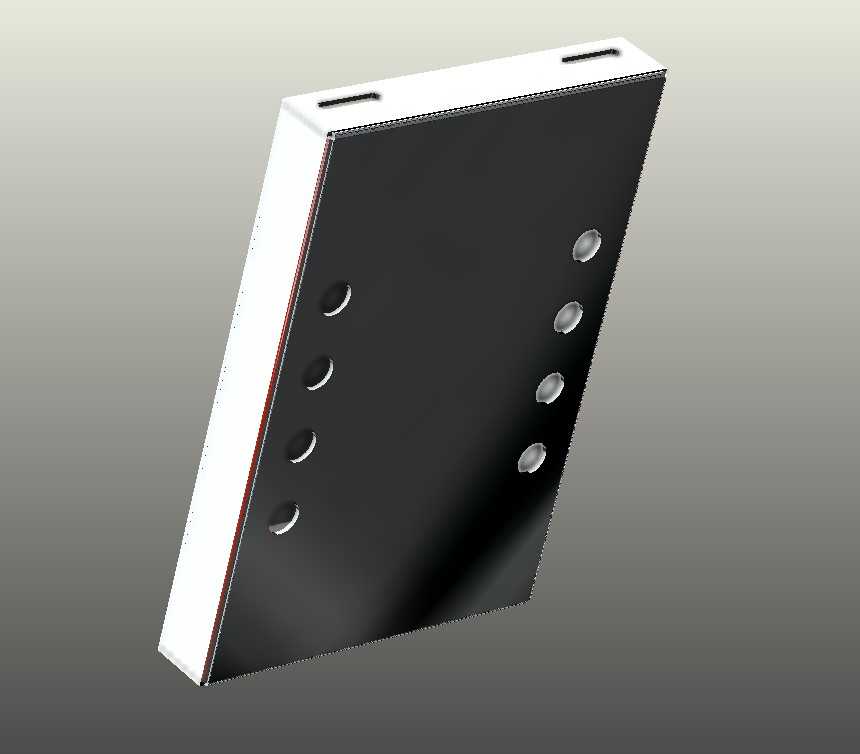

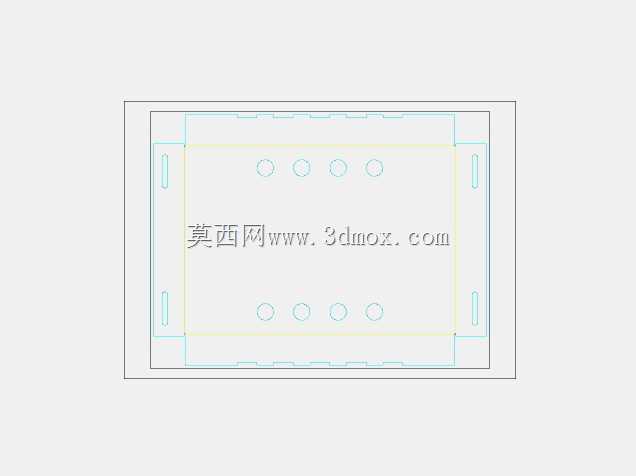

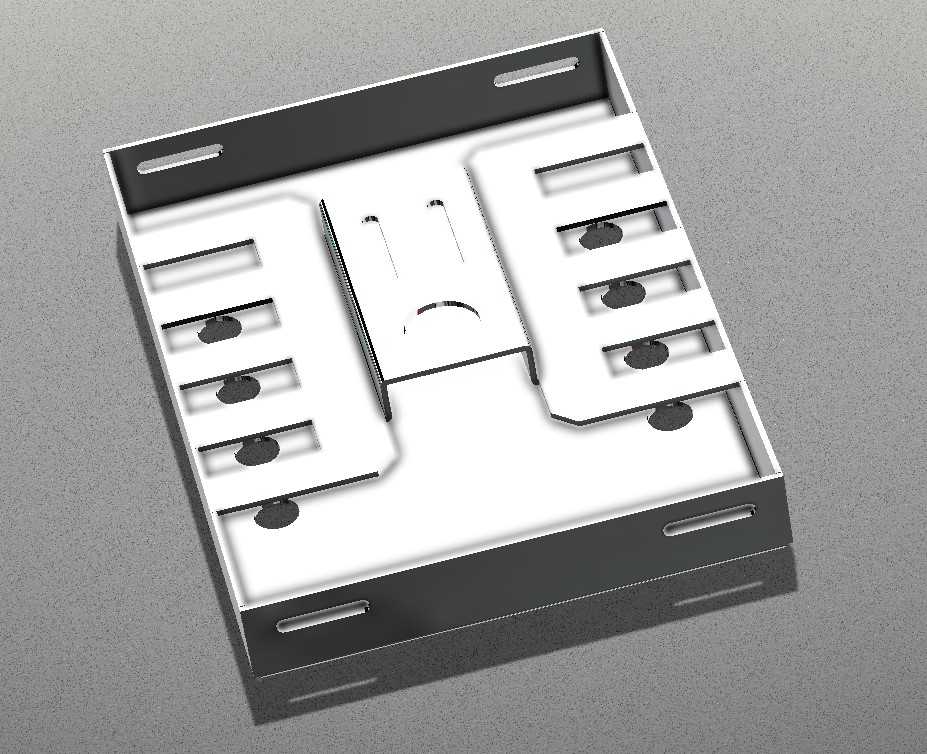

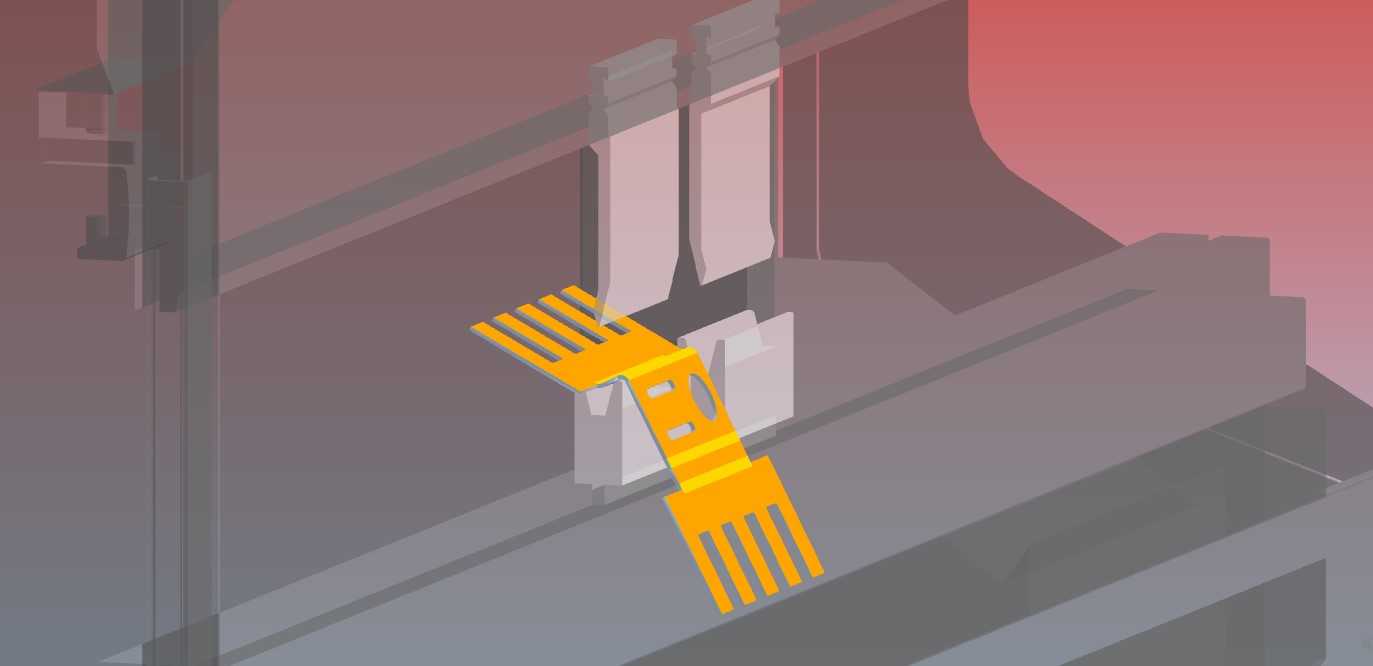

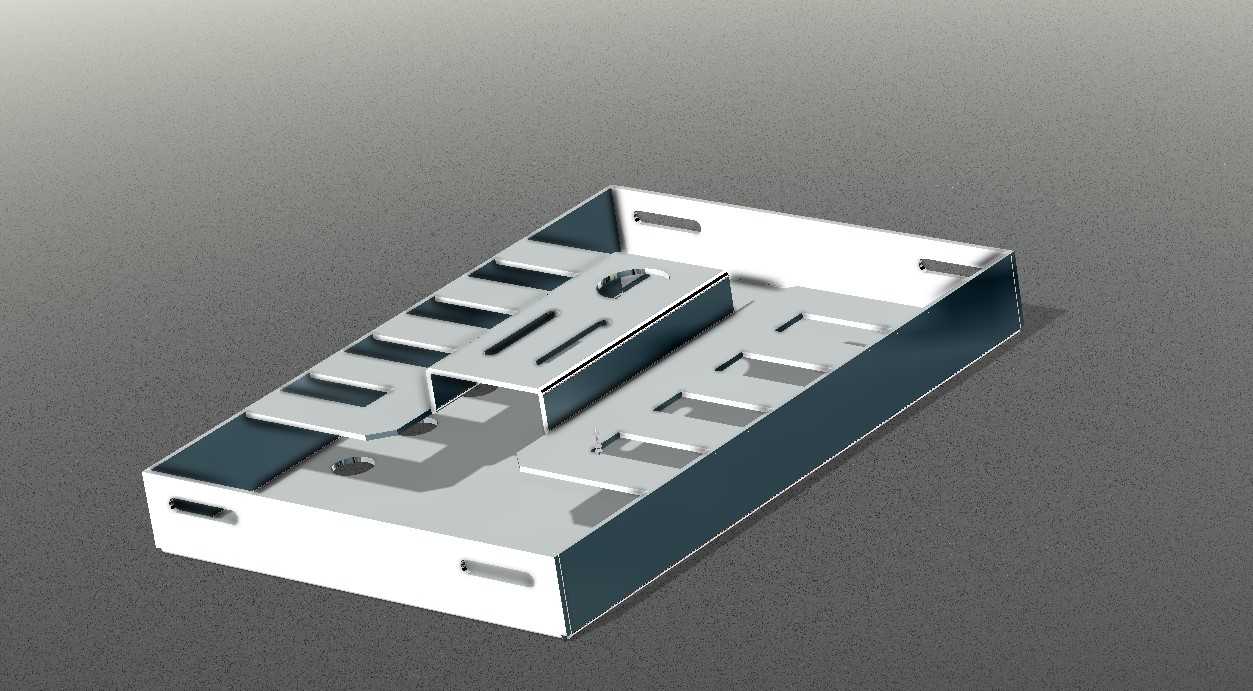

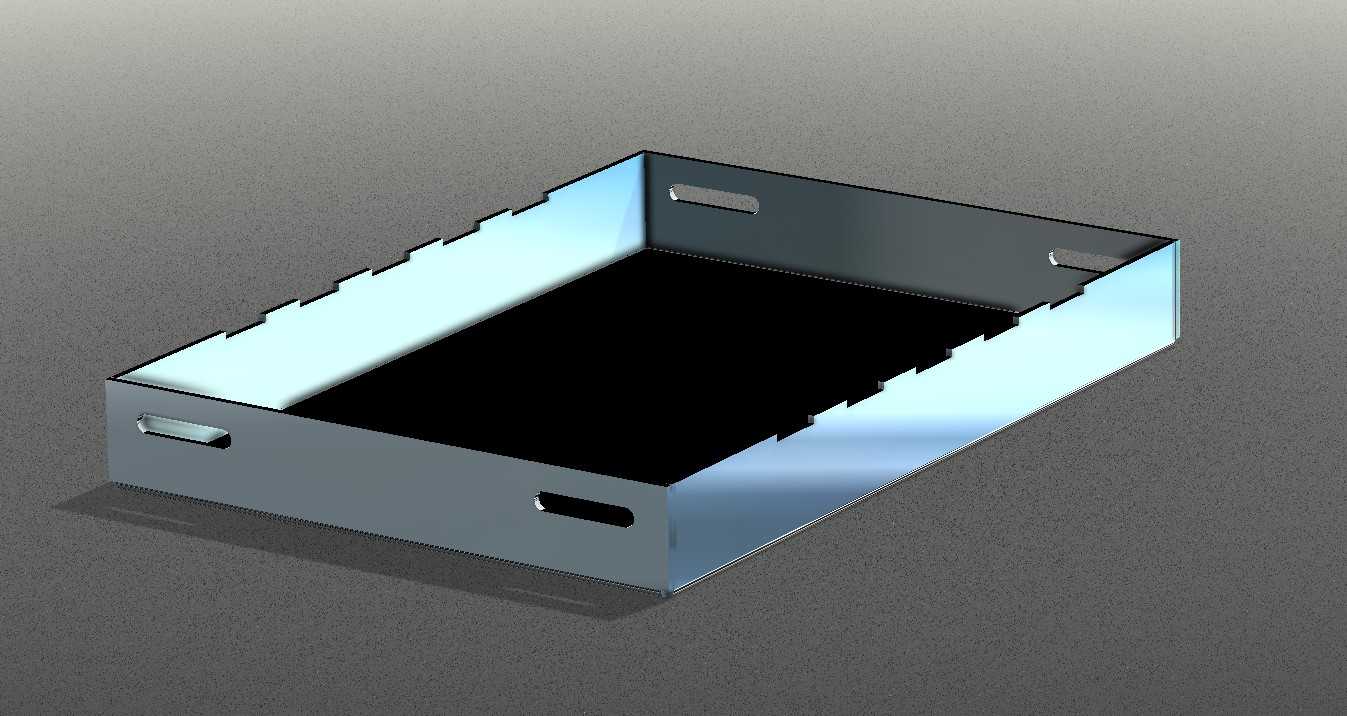

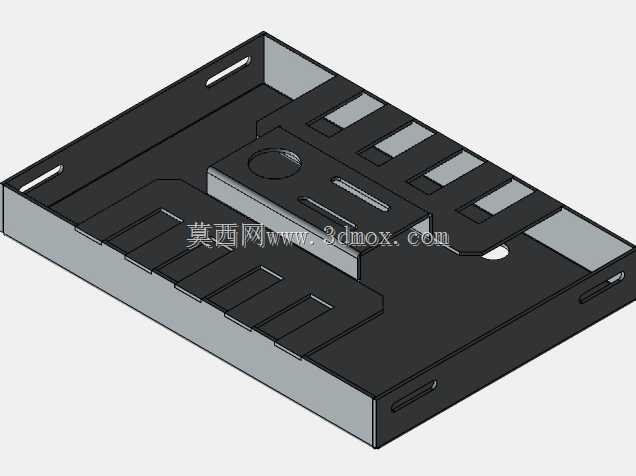

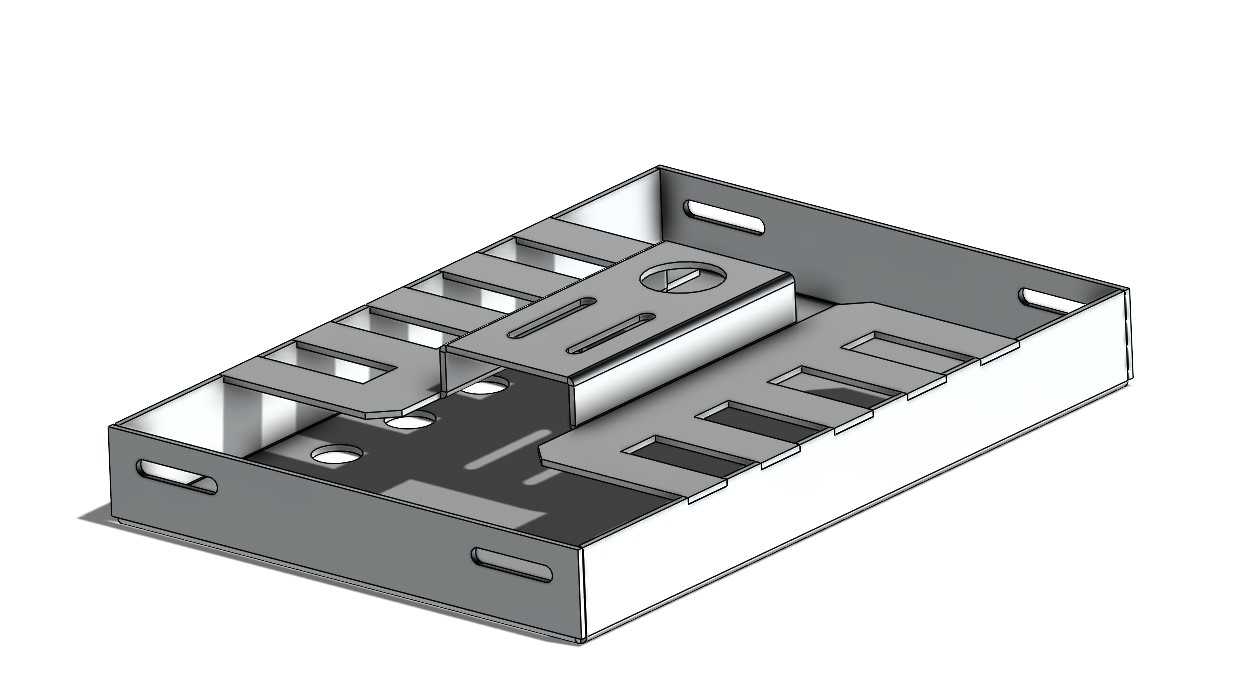

这款接料盒结构主要适配冲压产线的工位接料需求，在连续冲压作业场景中，安装于压力机下模工位侧方，承接冲压工序完成后滑落的成型工件，避免工件直接掉落造成表面磕碰划伤，同时规整工件出料路径，方便后续工位的取料与流转。结构整体采用钣金弯折工艺成型，主体为敞口盒型结构，侧壁设置多组避让槽位，可适配不同规格模具的出料口位置调整安装，盒体内部设置的分隔凸台，能够对滑落的工件起到初步导向规整作用，避免工件在盒内堆叠卡滞。设计过程中优先考虑冲压加工的工艺可行性，所有弯折边均预留标准折弯余量，凸耳位置的焊点排布避开应力集中区域，保证结构焊接后的整体刚性，同时控制整体重量，方便工位间的快速拆装移位。安装边界方面，盒体两侧预留的长条形安装孔，可适配压力机工作台面的T型槽间距调整固定位置，安装后整体高度控制在100毫米范围内，避免与上模回程路径发生干涉，无需额外加高模具底座即可适配常规100吨开式压力机的工位空间。结构表面无尖锐飞边，所有裁切边缘均做倒角处理，避免取料过程中划伤操作人员，盒体底部设置的漏屑小孔，可将冲压过程中带入的细小金属碎屑排出，避免碎屑堆积在盒内刮伤工件表面。在POC模拟验证阶段，针对不同冲压节拍下的工件滑落轨迹做了对应调整，内部导向凸台的倾斜角度经过反复校核，保证工件滑入后能够平稳落至盒体底部，不会出现反弹弹出的情况，侧壁的加强弯折结构提升了盒体的抗形变能力，长期承受工件冲击也不会出现侧壁变形的问题，适配常规五金冲压件、小型钣金件的接料需求，也可根据实际工位需求调整内部凸台的位置，适配不同尺寸规格的工件承接作业。
