手动卸模压力机结构拆解三维设计

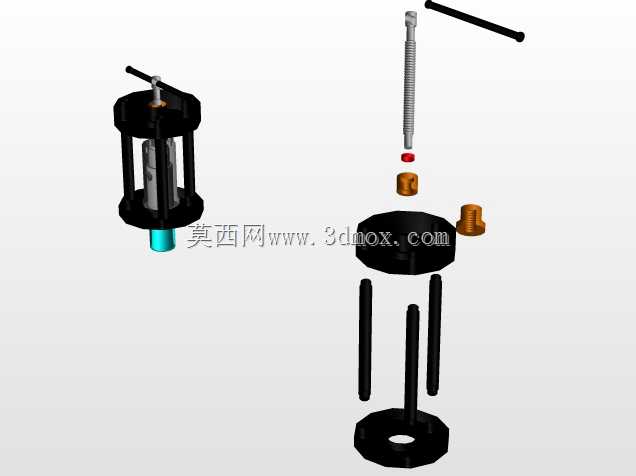

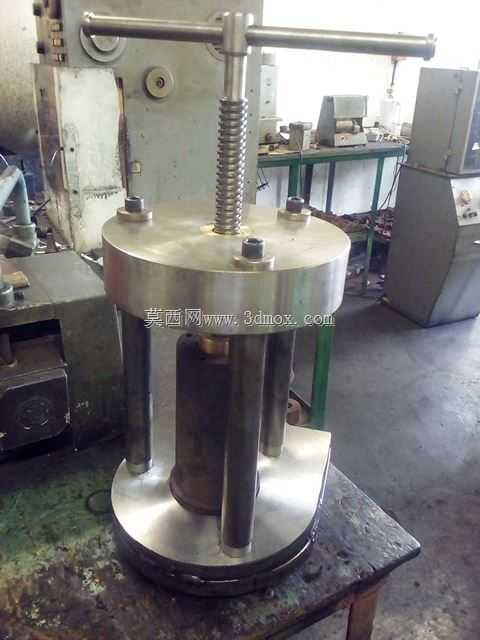

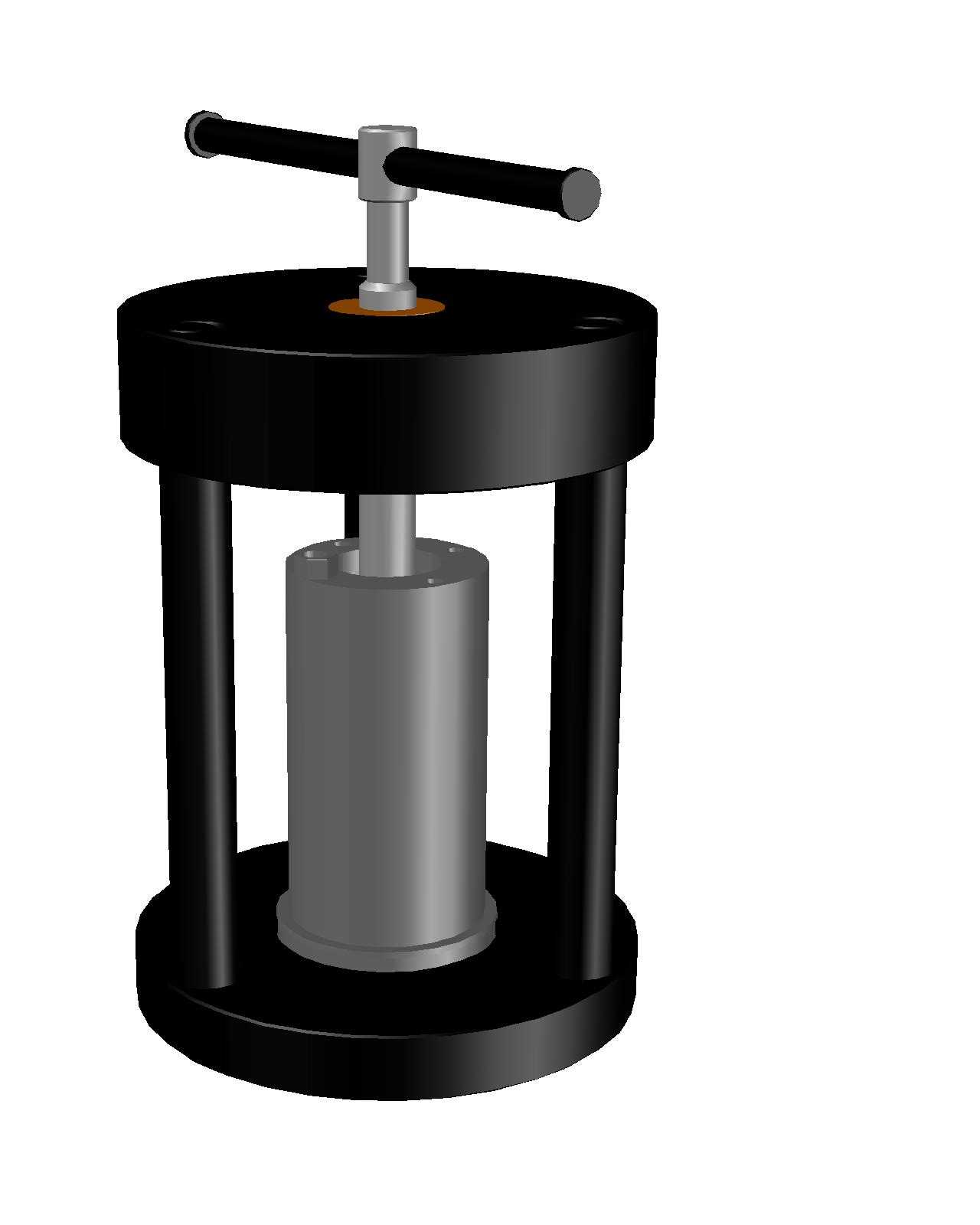

这套手动卸模压力机的结构设计，主要面向小型模具维修、小批量零部件压装拆卸的车间作业场景，在模具加工车间、五金修配工位、小型装配线旁都能适配使用，不需要外接动力源，靠手动操作就能完成小吨位的压卸作业，适合没有气源、电源配套的零散作业点位使用。从结构拆解的建模细节来看，整机采用框架式立柱支撑结构，上下两块圆形安装板通过三根均布的立式导柱连接形成稳定的承载框架，导柱与安装板的配合采用过渡配合定位，装配后框架整体抗偏载能力较强，压头工作时不会因为侧向力出现框架形变。核心施压部分采用梯形螺纹传动的丝杆结构，丝杆顶端配套横向加力杆，操作人员转动加力杆就能带动丝杆沿轴向进给，梯形螺纹的自锁特性可以保证施压过程中不会出现丝杆回退的情况，作业安全性有足够保障。丝杆下端配套可更换的压头接头，针对不同尺寸的模具镶件、待拆卸销轴，可以更换对应规格的压头，不需要更换整机就能适配不同的作业需求。框架底部设置了定位台，待拆卸的模具或者待压装的工件可以直接放置在定位台面上，台面中心预留的避让孔可以让被压出的销轴、镶件顺利下落，不会卡在台面上影响作业。从安装边界来看，整机整体占地尺寸较小，不需要做专门的地基固定，直接放置在工作台面上就能使用，框架的开口高度预留了足够的工件放置空间，常规的小型冷冲模、注塑模镶件拆卸都能容纳，导柱的间距设计也兼顾了工件放置的操作空间，操作人员取放工件时不会和立柱产生干涉。设计过程中特意将所有易损件都做了拆分建模，丝杆的螺母部分采用铜质嵌件安装在上安装板中心，长期使用磨损后只需要更换铜螺母就能恢复整机精度，不需要更换整个上安装板，后期维护成本较低。施压丝杆的行程做了限位设计，丝杆进给到底部时不会和下定位台发生硬碰撞，避免操作失误损坏设备结构。整机没有复杂的液压、气动元件，日常只需要定期给丝杆螺纹、导柱配合面涂抹润滑脂就能保证顺畅运行，对于小型加工门店、维修工位来说，维护难度极低，不需要专门的设备维护人员就能完成日常保养。从受力角度来看，三根导柱的均布设计让压装时的反作用力均匀分散到每根导柱上，不会出现单根立柱受力过载的情况，框架的圆形安装板相比方形板在同等用料下抗形变能力更强，也能避免边角磕碰对操作人员造成划伤。
