星际迷航企业号星舰多视图工程图纸设计

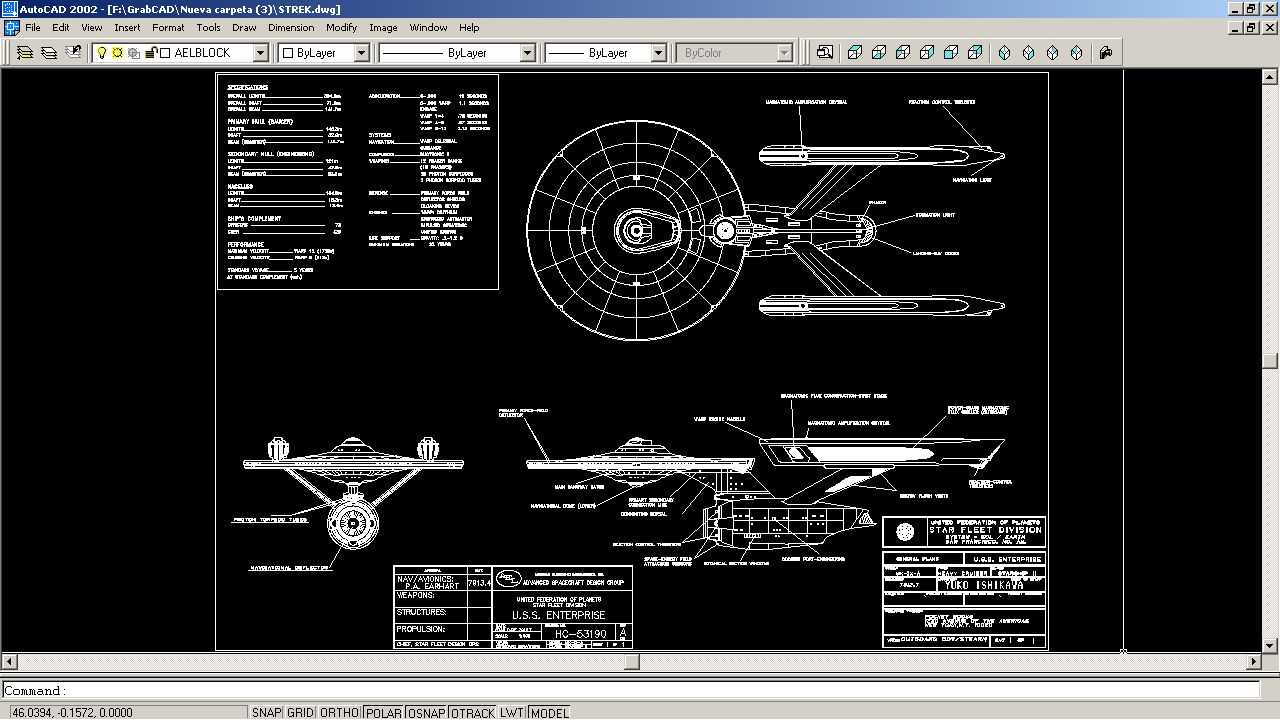

这套多视图工程图纸完整呈现了经典科幻设定中联邦星舰企业号的整体结构布局，从正视图、侧视图、俯视图、后视图等多个投影维度，清晰标注了碟形主舰体、曲速引擎 nacelle、连接颈、次级舰体等核心舱段的相对位置与轮廓边界。在科幻IP衍生的实体模型制作、影视道具开发、主题展陈装置搭建场景中，这类精准的多视图标注能够直接为结构拆分、部件加工提供尺寸参考依据，避免不同视图间的轮廓错位导致的装配偏差。

从设计思路来看，图纸严格遵循工程制图的投影对应规则，主碟形舱段的圆形轮廓在俯视图中完整呈现径向分区，侧视图则明确了碟舱与连接颈的衔接角度，双曲速引擎的平行度、与主舰体的垂直间距在各视图中保持投影关系一致，次级舰体的尾部推进器布局、舰腹外挂结构的位置也通过多视图交叉定位。对于从事科幻载具实体化开发的结构设计人员而言，这类标注完整的图纸能够省去大量从影视截图反推结构比例的工作，可直接基于视图轮廓提取各部件的截面曲线，开展三维建模工作。

在实际应用层面，该图纸可覆盖从微缩比例模型制作到1:1主题装置搭建的不同需求：制作小比例拼装模型时，可依据视图比例换算各部件的实际加工尺寸，确定曲速引擎的长度、碟舱的直径、连接颈的宽度等核心参数，保证成品比例协调；搭建大型展陈装置时，可通过视图中的轮廓标注确定各舱段的安装边界，提前规划内部支撑结构的布设位置，避免外部轮廓与内部支撑出现干涉。图纸中附带的局部细节标注，也为表面纹理制作、标识位置布设提供了参考，能够保证成品还原度符合设定要求。

不同于常规工业设备的工程图纸，这类科幻载具图纸在结构逻辑上兼顾了设定中的功能分区与视觉辨识度，碟形主舱的环形布局、引擎段的流线型修型、连接颈的过渡结构都在视图中得到了清晰呈现，设计人员在开展三维建模时，可直接基于视图轮廓搭建线框，再通过曲面放样完成整体造型，大幅降低造型还原的难度，同时保证各部件的衔接处过渡自然，不会出现不同视图造型不统一的问题。
